Замена системы отрыва и выдачи Zebra ZP 505
Используйте руководство для безопасной замены системы отрыва и выдачи с помощью набора отверток с крестообразным шлицем.
Шаг 1
Разместите принтер так, чтобы нижняя часть была направлена вверх.

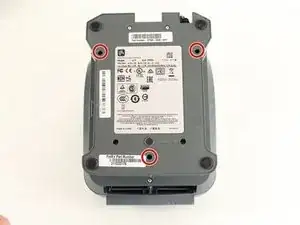

Удалите три винта P1 9 мм, расположенные на дне принтера, и снимите нижний блок.
Шаг 2

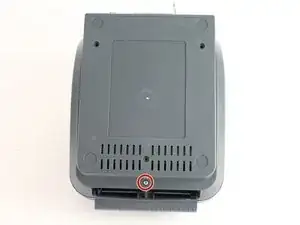

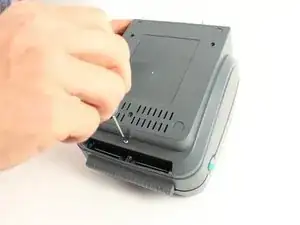

Удалите винт P0 9 мм.

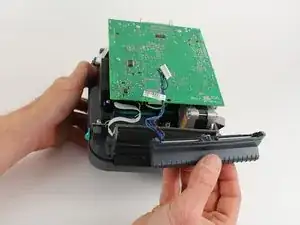

Снимите крышку.
Шаг 3

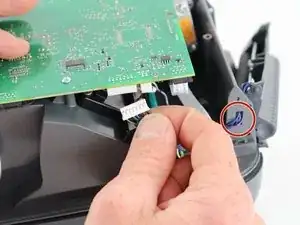

Отключите жгут проводов.
Протяните жгут через отверстие на правой стороне.
Шаг 4
Снимите систему отрыва и выдачи, используя металлическую лопатку.
Шаг 5
Удалите систему отрыва и выдачи.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
