Замена клавиши подачи Zebra ZP 450

Это устройство работает от электричества, поэтому лучше отключить его от сети, прежде чем продолжать.

Удалите 5 винтов с крестообразной головкой 11.08 мм, которые выйдут из корпуса, когда ослабнут.

Один винт с крестообразной головкой находится в центре снизу, глубоко внутри корпуса - его легко достать тонкой отверткой. Этот винт ослабнет, но останется внутри корпуса. Не удивляйтесь, если он не вывалится.

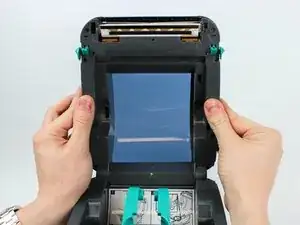

Удерживайте устройство по обеим сторонам сверху.

Поместите большие пальцы спереди, а четыре пальца по бокам.

Отталкивайте наружу четырьмя пальцами, чтобы снять пластиковую крышку.

Немного покачивание крышки может помочь освободить её от нижнего винта, который все еще в корпусе.

Опустите крышку обратно и откройте верхнюю часть, как показано на фото.

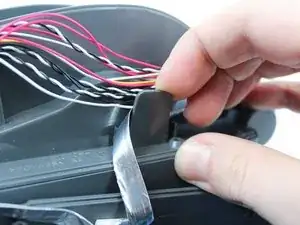

Будьте осторожны, ставя крышку, так как она может выдернуть провода из других компонентов. Если нужно больше свободы, можно снять серебристый кабель из поддерживающего зажима сбоку, как видно на втором фото, потянув за язычок назад и поджав кабель вверх.

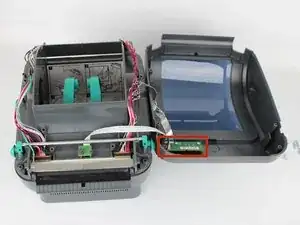

Компонент, который мы заменяем, находится под верхней частью устройства, выделенный на фото.

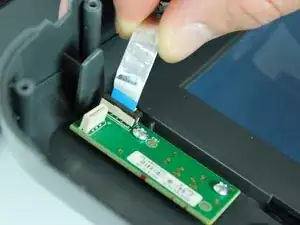

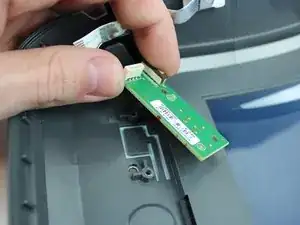

Начните с любого шлейфа, возьмите его с обеих сторон и аккуратно вытяните - кабель выйдет из разъема.

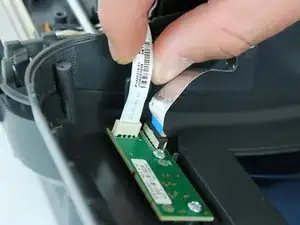

Повторите для другого шлейфа.

Шлейфы могут быть хрупкими, поэтому обращайтесь с ними осторожно.

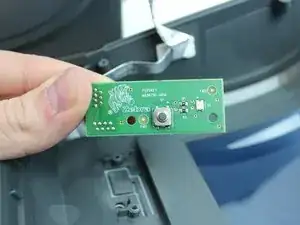

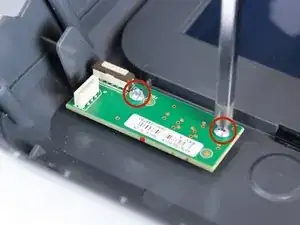

Удалите 2 винта с крестообразной головкой 7.51 мм, которые удерживают печатную плату на корпусе устройства.
