Замена термопрокладок и термопасты Gigabyte GeForce RTX 2070 Super

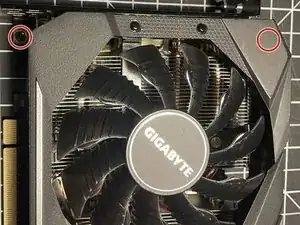

Используя отвертку Philips #1, удалите два винта под кожухом вентилятора

Поверните видеокарту так, чтобы разъемы для дисплея были лицом к вам

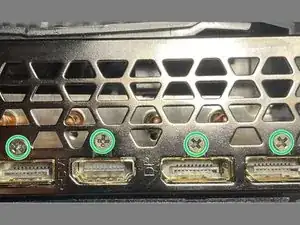

Удалите четыре винта с помощью отвертки Philips #0

Используя отвертку Philips #0, удалите два винта, удерживающих кожух вентилятора к радиатору, затем переверните карту и удалите аналогичные два винта с другой стороны карты

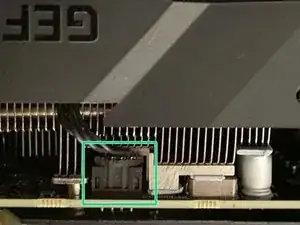

Отсоедините два разъема вентилятора от видеокарты

Отделите кожух вентилятора от видеокарты

Переверните карту так, чтобы задняя панель была обращена вверх

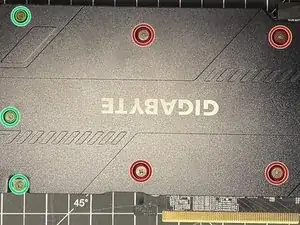

Используя отвертку Philips #0, удалите четыре винта со пружинами с задней панели

Используя отвертку Philips #0, удалите три оставшихся винта с задней панели

Переверните карту обратно и осторожно снимите радиатор с карты

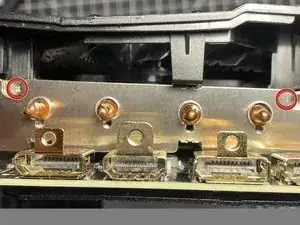

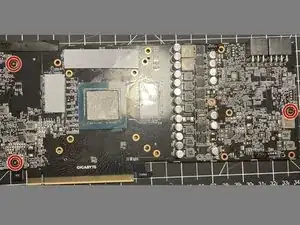

Используя отвертку Philips #0, удалите три винта с передней части карты

Осторожно снимите заднюю панель с карты

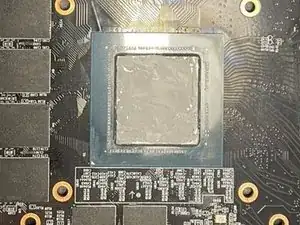

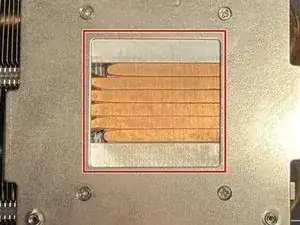

Используя изопропиловый спирт с концентрацией 90% или выше и ватные палочки, осторожно удалите всю старую термопасту с радиатора и ЦП

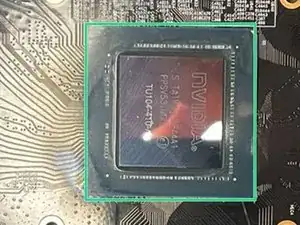

Убедитесь, что вы полностью удалили остатки старой термопасты

Используя качественную термопасту, такую как Термопаста Thermalright TF, осторожно нанесите небольшое количество на видеокарту

С помощью тонкой лопатки или инструмента, подобного кредитной карте, равномерно распределите термопасту по карте, чтобы не было излишков, выступающих за край

Нагрев термопасты в тёплой воде может помочь ей равномерно распределиться

Удалите старые термопрокладки и очистите чипы VRAM с помощью изопропилового спирта с концентрацией 90%

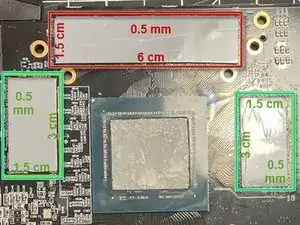

Используя термопрокладку 0.5 мм, разместите одну полоску размером 6 см x 1.5 см вдоль верхней части VRAM

Используя термопрокладку 0.5 мм, разместите две полоски размером 3 см x 1.5 см вдоль VRAM по обе стороны от ЦП

Удалите старые термопрокладки и очистите радиатор с помощью изопропилового спирта с концентрацией 90%

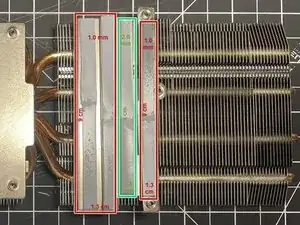

Используя термопрокладку 1.0 мм, разместите три полоски размером 9 см x 1.3 см вдоль радиатора, как показано красным

Используя термопрокладку 2.0 мм, разместите одну полоску размером 9 см x 1.3 см вдоль радиатора, как показано зелёным

Удалите старые термопрокладки и очистите заднюю панель с помощью изопропилового спирта с концентрацией 90%

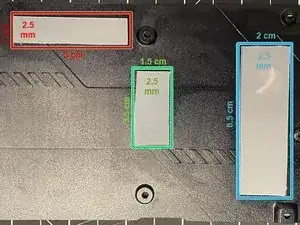

Используя термопрокладку 2.5 мм, разместите одну полоску размером 5 см x 1 см на задней панели, как показано красным

Используя термопрокладку 2.5 мм, разместите одну полоску размером 3.5 см x 1.5 см на задней панели, как показано зелёным

Используя термопрокладку 2.5 мм, разместите одну полоску размером 6.5 см x 1.5 см на задней панели, как показано синим

Следуйте всем шагам в обратном порядке, чтобы собрать видеокарту после очистки и замены термопасты и всех термопрокладок
