Замена вентилятора GPU Gigabyte RTX 3060

Компьютеры

Данное руководство предназначено для помощи в замене вентилятора GPU на графической карте Gigabyte RTX 3060. Оно включает в себя различные аспекты, которые могут быть актуальны для разных сценариев ремонта. В руководстве рассматриваются распространенные проблемы, связанные с вентиляторами GPU, такие как поврежденные лопатки вентилятора или неисправный вентилятор, подключенный к графической карте. Для выполнения этого ремонта не требуются специальные навыки или инструменты, за исключением отвертки Phillips #00, упомянутой в данном руководстве.

Убедитесь, что ваше рабочее пространство чистое и свободное от лишних предметов перед началом ремонта.

Шаг 1

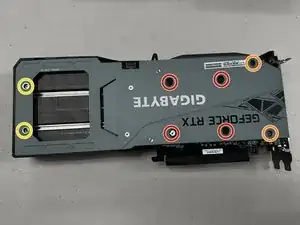

Удалите четыре пружинные винта, прикрепленные к термальной пластине на GPU, с помощью отвертки Phillips #00.

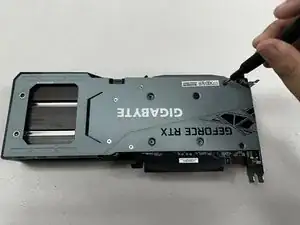

Удалите два винта с правой стороны с помощью отвертки Phillips #00.

Удалите два винта с левой стороны с помощью отвертки Phillips #00.

Шаг 2

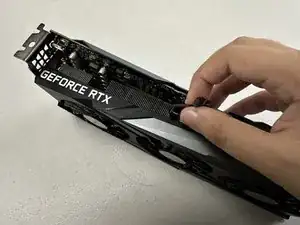

Поднимите заднюю панель после удаления винтов.

Вы заметите, что с обеих сторон карты есть кабель, удерживающий крышку и основную плату GPU.

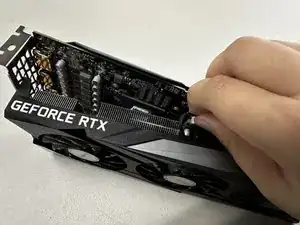

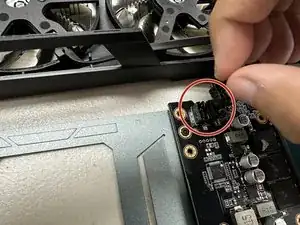

Осторожно удалите разъем в верхней части GPU (сторона с GEFORCE RTX, как на картинке), соединяющий плату GPU и крышку вентилятора.

Шаг 3

Переверните крышку GPU.

Удалите четыре винта с помощью отвертки Phillips #00.

Шаг 4

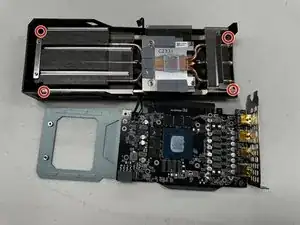

Уберите термическую систему в сторону.

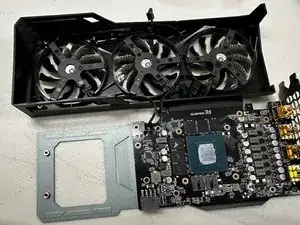

Переверните крышку GPU с вентиляторами и найдите вентилятор, который необходимо заменить.

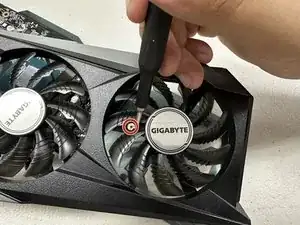

Под лопатками вентилятора находятся три винта. Посмотрите на вторую картинку как на справку для одного из винтов. Удалите все три с помощью отвертки Phillips #00.

Шаг 5

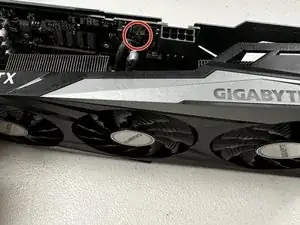

Удалите разъем, связанный с вентилятором.

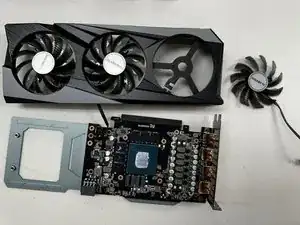

Вытащите вентилятор с кабелем разъема.

Шаг 6

Подготовьте новый вентилятор для Gigabyte RTX 3060.

Ремонт можно завершить с новым вент

Перевод руководства с ifixit.com
