Разборка внешнего жесткого диска Buffalo MiniStation (Thunderbolt и USB 3)

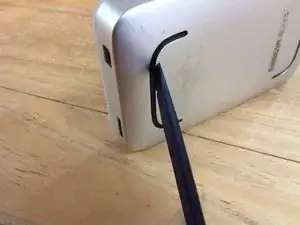

Вставьте одну из прочных лопаток между пластиковой верхней частью и алюминиевым корпусом. Начните с конца с USB-разъемом и сдвигайте к одной из сторон; оставьте её в этом положении.

Креплений (по крайней мере у моего экземпляра) между крышкой и основанием нет — это просто двусторонняя губчатая липкая лента.

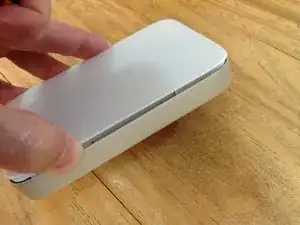

Да, потребуется некоторое усилие, но если вы сможете оттянуть хотя бы левую и правую стороны одинаково, оно в конце концов поддастся и откроется.

В результате получается пластиковый корпус, в котором размещены диск и электроника; его легко разобрать, когда вы сняли внешнюю алюминиевую крышку — это всё, что он собой представляет. Никаких других соединений нет, даже отверстия для разъемов заподлицо и не участвуют в удерживании шасси диска.

На самом деле, если хотите, можно протолкнуть резиновые ножки через алюминиевый корпус, поскольку они тоже часть внутренней сборки. Только не сжимайте алюминиевый корпус слишком сильно и не деформируйте его, так как это приведет к дополнительному защемлению внутренних компонентов и усложнит их извлечение.

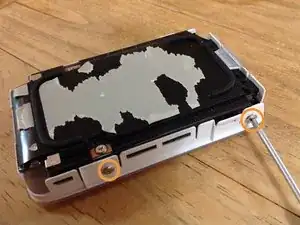

После снятия внешней алюминиевой крышки у вас останутся 4 маленьких крестообразных винта, удерживающих сам диск, по два с каждой стороны.

Возьмите маленькую отвертку Phillips и снимите эти четыре винта.

Дальше начинается самая щепетильная часть и, по моему мнению, избыточная инженерия.

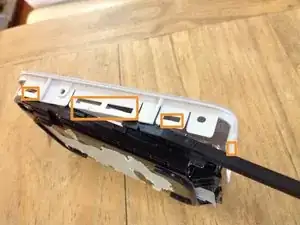

Всего имеется 12 пластиковых защелок, удерживающих каркас, в котором зафиксирован диск: по 4 на длинных сторонах и по 2 на коротких. С помощью лопатки подденьте пластик со стороны разъемов.

Эти защелки довольно гибкие, но они ломаются — у меня так и произошло. Но если они сломаются, это не беда: винты всё равно являются основными элементами, удерживающими диск на месте.

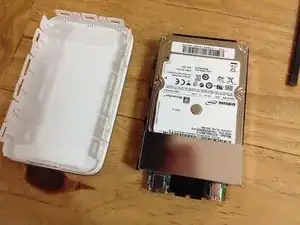

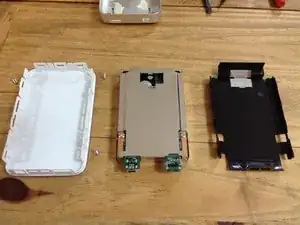

Когда сборка отделится от белой пластиковой крышки, отделится и черный пластиковый элемент. В результате вы получите тонкий стальной кожух, защищающий диск и электронику платы управления.

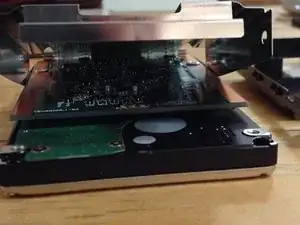

Если отогнуть стальной кожух, вы увидите плату управления, прикрепленную к жесткому диску двумя маленькими крестообразными винтами.

Вот и всё — вы у платы управления. Сборка выполняется в обратном порядке.

Важный момент и урок для меня: при возвращении корпуса в белый пластиковый кожух начинайте с установки стального кожуха, но не ставьте черный пластиковый фиксатор до тех пор, пока диск не будет размещён внутри белого корпуса и разъемы не совместятся. В противном случае фиксатор при установке обратно загнет сталь.
