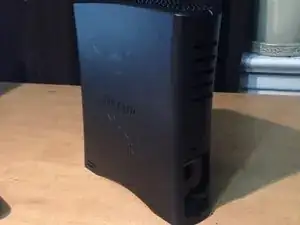

Разборка Buffalo HD-CE1.0U2

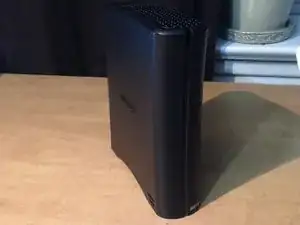

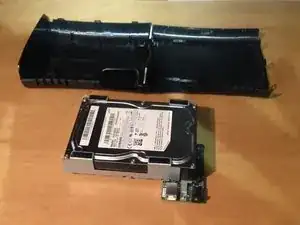

На изображениях показан только корпус. Внутренние компоненты я уже снял. Это нужно, чтобы показать внешний контур, который будет открыт для замены внутреннего жёсткого диска.

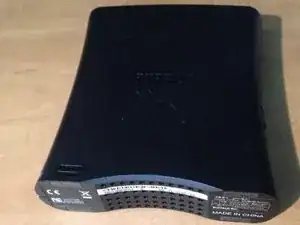

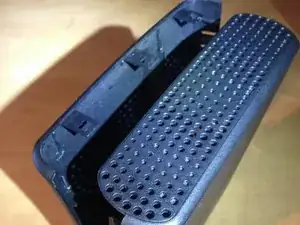

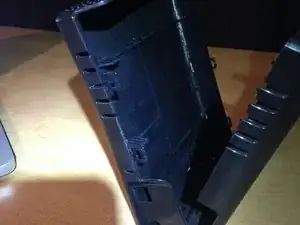

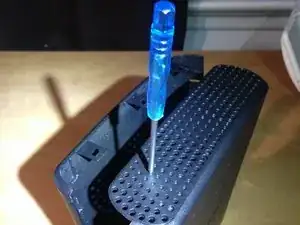

На верхней части находятся три пластиковых защёлки. Попробуйте найти их через вентиляционные отверстия и надавить вниз тонким предметом. Все остальные стороны зафиксированы, поэтому корпус не откроется так широко, как на фото. На изображениях показан вариант после освобождения всех сторон. Вам придётся поддеть что‑то, чтобы зафиксировать одну сторону при работе с остальными.

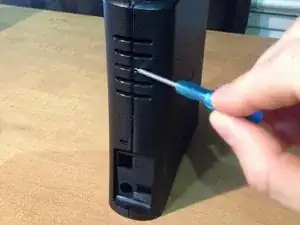

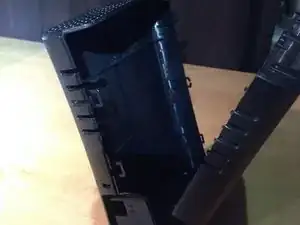

С этой стороны через отверстия был доступен только один пластиковый фиксатор. Нижнюю защёлку, расположенную рядом с USB, пришлось поддеть плоской отвёрткой. Эта нижняя пластиковая защёлка у меня сломалась.

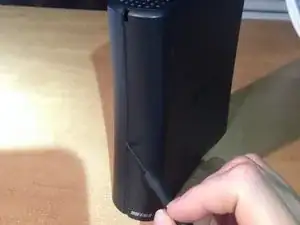

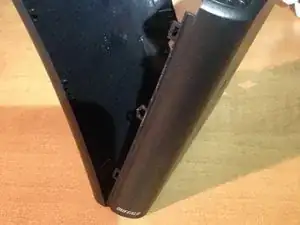

На передней стороне также расположены три защёлки. Необходимо использовать плоскую отвёртку и медленно поддевать их. Из трёх защёлок при попытках открыть корпус сломалась только одна.

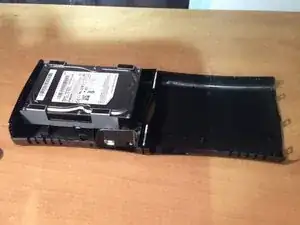

Когда три стороны (верх, передняя и задняя) освобождены, корпус должен раскрываться как раковина. Открывайте медленно, чтобы не порвать ленты, фиксирующие нижнюю сторону. Жёсткий диск никак не прикреплён к пластику, поэтому просто извлеките его рукой.

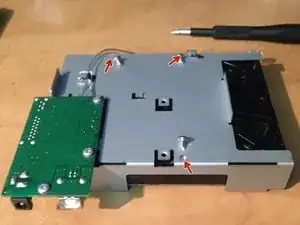

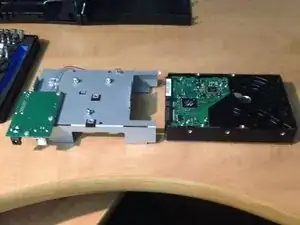

Здесь нужно открутить три винта Phillips #2, после чего диск просто выдвигается, и вы получите доступ к жёсткому диску. Можно вставить другой диск и собрать устройство в обратной последовательности.
