Снятие квадратного разъёма CanoScan LiDE 35
Если квадратный разъём сканера CanoScan LiDE 35 не работает и его необходимо снять, это руководство для Вас. В семи простых шагах это руководство наглядно покажет, какие детали нужно снять и как это сделать. В конце руководства Вы самостоятельно снимете квадратный разъём. Для выполнения снятия потребуется отвертка.
Шаг 1

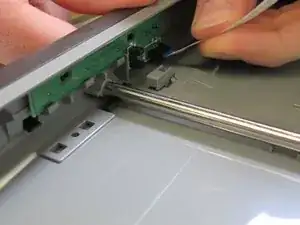

Подведите пластиковый инструмент для вскрытия под пластик.
Аккуратно отожмите пластиковую рамку от стекла.
Повторите с другой стороны.
Шаг 2
Снимите переднюю пластиковую рамку.
Шаг 3

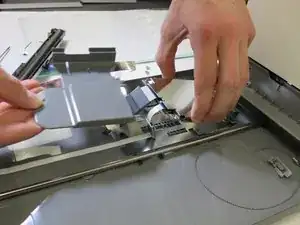

Подденьте пластиковым инструментом стекло.
Потяните вверх, прижимаясь к стеклу.
Сдвиньте стекло вперёд.
Снимите стекло.
Шаг 4

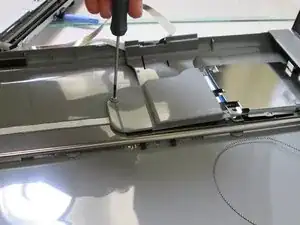

Найдите три винта на серой оболочке.
Выверните три винта.
Отделите серую оболочку от корпуса.
Шаг 5

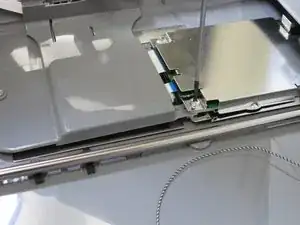

Отделите серую оболочку от квадратного разъёма.
Шаг 6

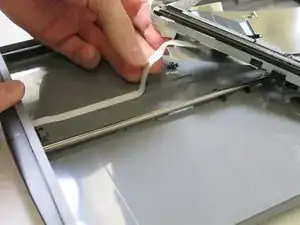

Найдите ленточный кабель на корпусе.

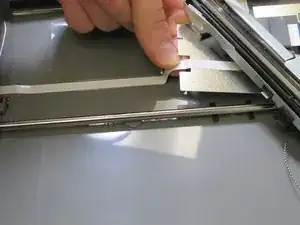

Отсоедините ленточный кабель от корпуса.
Шаг 7

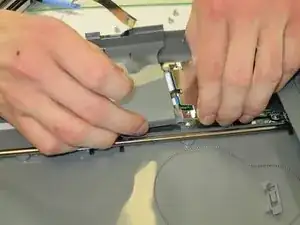

После отсоединения ленточного кабеля найдите квадратный разъём.
Снимите квадратный разъём.
Заключение
Для сборки устройства обратно следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
