Как починить заедающий сканер CanoScan LIDE 90

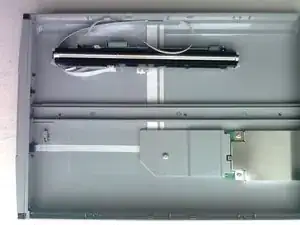

Если сканер заедает в середине прохода, возможно, что «спинка» корпуса деформирована.
Внутри корпуса по длине основания проходит металлическая «спина». При её изгибе она поднимает головку сканера и вталкивает её в стекло, что вызывает «заклинивание» мотора и неприятный звук.
Если открыть сканер и выпрямить спину, это решает проблему.

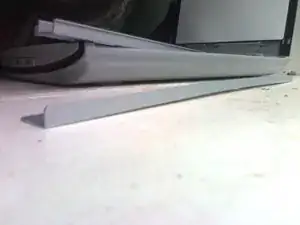

Проверить нужно ли это можно, перевернув сканер и приложив ровный предмет (метр или металлическую линейку) вдоль задней части корпуса. Если вы видите прогиб (провисание или изгиб вниз) к центру задней панели, вероятно, рейка внутри погнута.
Шаг 1

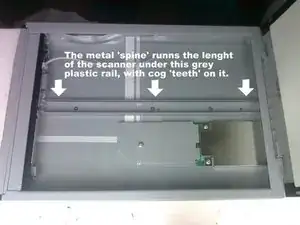

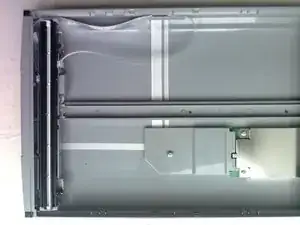

Металлическая «спина», которую вы собираетесь выровнять, находится под серой пластиковой рейкой с «зубьями шестерни», которую видно внутри сканера.
Шаг 2

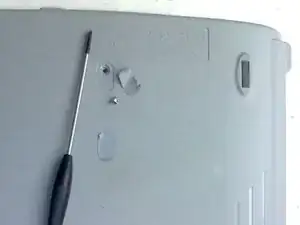

Сначала переверните сканер и снимите 3 винта на задней панели, которые закрыты тёмно-серыми овальными накладками (2 по краям, 1 в центре; две накладки между ними можно не трогать). Это делается для того, чтобы вам не приходилось переворачивать сканер позже, когда детали могут выпасть. Эти винты фиксируют металлическую «спину».
Шаг 3
Чтобы добраться до «спины», сначала аккуратно снимите две пластиковые планки, которые расположены вдоль длинных кромок стекла.

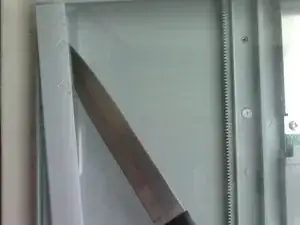

Используйте нож, чтобы поддеть их — они приклеены и имеют пластиковые защёлки снаружи, позволяющие сдвинуть их к задней части (к разъёму USB) после снятия клея.
Альтернативный способ: Концы возле шарнира не приклеены и имеют язычок, который заходит под задний край. Вы можете подогнуть каждую планку у шарнира ножом и вытащить язычок из-под заднего края. Планка при этом ляжет поверх заднего края.
Шаг 4

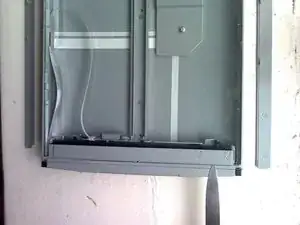

Далее подденьте стекло спереди (с торца с кнопками) у обоих краёв.
Альтернативный метод: После того как боковые планки окажутся на поверхности заднего края, вы можете сдвинуть стеклянную панель к шарниру, чтобы освободить боковые защёлки. Спереди, возле кнопок, подденьте стекло, затем потяните его вперёд и снимите.
Шаг 5

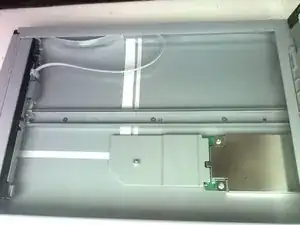

На этом этапе можно снова проверить, прогнута ли задняя панель корпуса: нажмите пальцами в центре основания и посмотрите, провисает ли она в сторону стола/поверхности.
Шаг 6

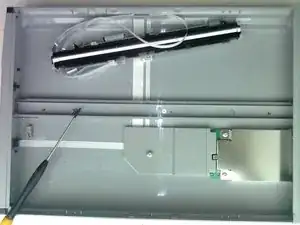

Теперь аккуратно снимите головку сканера с серой пластиковой рейки и отложите её в сторону внутри корпуса, чтобы она не мешала.
Шаг 7
Затем отвинтите три винта на рейке. Вы можете вынуть металлическую рейку. Положите её на ровную поверхность, чтобы проверить, есть ли прогиб, и, при необходимости, аккуратно выпрямьте её.
Шаг 8
Теперь соберите сканер обратно в обратном порядке. Для закрепления пластиковой рейки можно использовать двусторонний скотч. Надеюсь, это поможет.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
