Epson WorkForce DS-510 Color Document Scanner - щелкающий звук, захват нескольких страниц нарушен

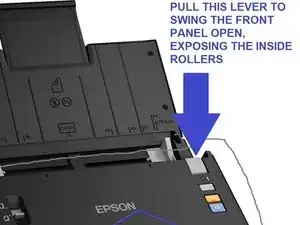

Первые несколько шагов — ОБХОДНОЕ РЕШЕНИЕ, руководство по ремонту начинается с ШАГА ЧЕТЫРЕ. Используйте это, если Вы в отчаянии и срочно нужно просканировать сотни страниц ПРЯМО СЕЙЧАС. Откройте переднюю панель, потянув за серый рычаг, как показано.

ПРИМЕЧАНИЕ: Один пользователь сообщил, что у него это сработало без застреваний и стало постоянным решением, так что попробуйте это сначала.

От Saul Rosenthal: «[можно сделать] не разбирая ни одного корпуса. Идти прямо к роликам и снять их, затем извлечь заглушечный вал для ремонта. Сборка требует, чтобы DS-510 был положен на бок лицевой стороной в доступное отверстие и необходимо убедиться, что внутренний вал присутствует для сцепления и завершения сборки и повторной установки роликов.»

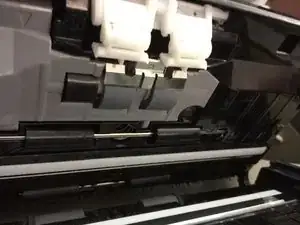

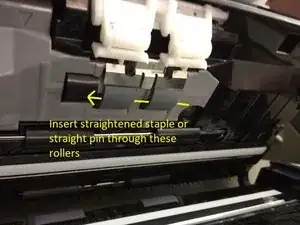

Внутри, на задней стороне панели, которую Вы только что открыли, Вы увидите два одинаковых поролоновых ролика. Проткните прямую скобу или шпильку через поролон так, чтобы они больше не могли вращаться, когда штифт упрётся в планку между ними. ПРИМЕЧАНИЕ: Один пользователь сообщил, что у него это сработало без заеданий, так что попробуйте это сначала.

При сканировании таким образом Вам придётся положить дополнительный лист в конце стопки, который затем «застрянет», когда попытается сканироваться, поскольку ролики не отпустят его, но по крайней мере Вы просканируете остальные бумаги.

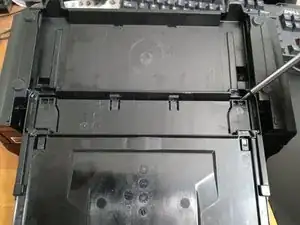

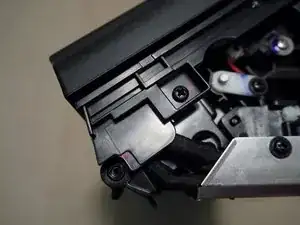

РЕМОНТ: На крышке передней панели есть 4 винта, которые нужно удалить, но они недоступны, пока Вы полностью не снимете эту панель с основного корпуса сканера. Винты, ближайшие к петлям, самые труднодоступные для выкручивания.

Если у Вас есть очень низкопрофильный трещоточный ключ, возможно, Вы сможете добраться до всех четырёх, не снимая переднюю панель. В этом случае переходите сразу к шагу 7.

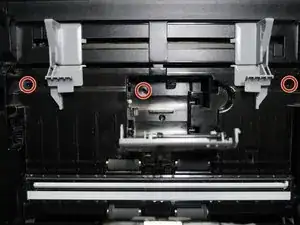

Найдите и снимите три винта на дне основного корпуса — Вам потребуется полностью выдвинуть лоток, чтобы получить доступ к одному из них. Затем есть ещё три винта сверху, на лицевой части сканера, где Вы помещаете листы для сканирования. Один — под заменяемым роликом, два — за серыми направляющими ширины бумаги.

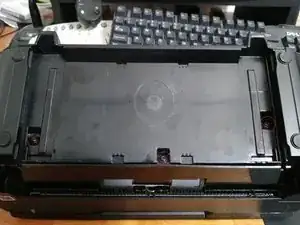

Есть третий винт в самом передней части основания, до которого трудно добраться даже при полностью выдвинутом лотке.

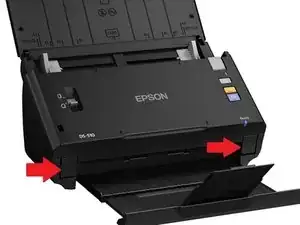

Вы можете полностью снять основание, сдвинув его вперёд и поддев две большие защёлки по бокам.

Это облегчит доступ к третьему винту в передней части основания.

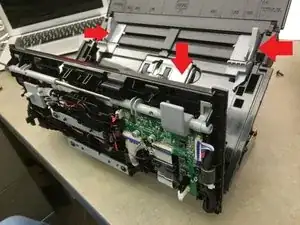

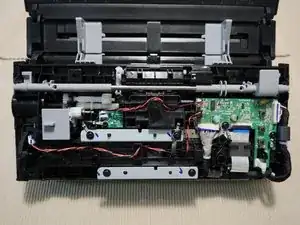

После этого вытащите основной блок сканера ИЗ его оборачивающего корпуса (задняя часть, дно и боковины), используя небольшой инструмент для поддёва, чтобы приподнять корпус по краям. Пластик жёсткий, так что Вы вряд ли что‑то сломаете, и он в основном пустотел, поэтому не беспокойтесь о том, куда попадает отвертка внутри, пока Вы поддёвываете.

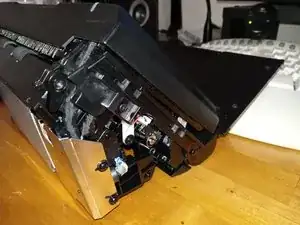

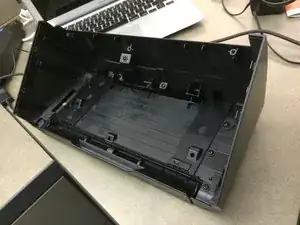

На фото показан корпус после извлечения «внутренностей».

Вам нужно будет снять по винту с каждой стороны для петель передней панели, и у обоих есть маленькие крышки, которые нужно снять.

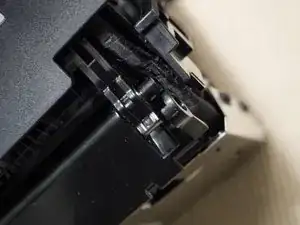

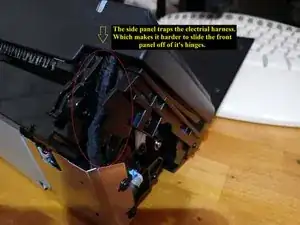

Боковая панель удерживает электрическую проводку и мешает сдвигу передней панели с петель.

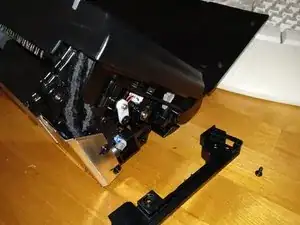

Снятие боковой панели значительно упростит выдвижение передней панели с петель.

Остаётся достаточно провода, чтобы положить переднюю панель лицевой стороной вниз рядом с основанием.

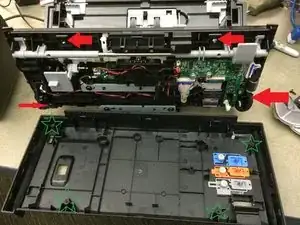

Поднимите переднюю панель примерно на 45 градусов или до тех пор, пока не сможете сдвинуть панель полностью влево.

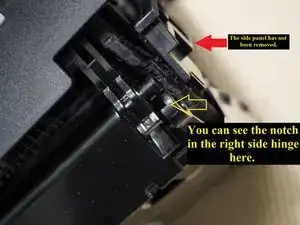

Это позволит Вам вывести правую петлю из выемки в шарнире, как показано на фото.

Затем Вы можете сдвинуть всю панель вправо, и она выйдет из левой петли.

Снимите четыре винта и используйте небольшой плоский инструмент, чтобы поддеть/снять крышку панели. Серая штанга, проходящая внутри и на которой расположен рычаг для открытия панели — из‑за пружин её следует держать прикреплённой к панели, а НЕ к крышке. Вы можете выщелкнуть её из паза в снимаемой крышке и таким образом не снимать пружину.

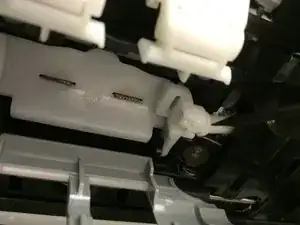

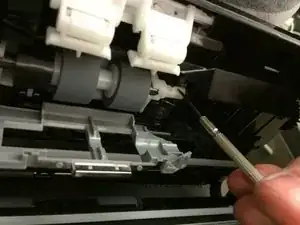

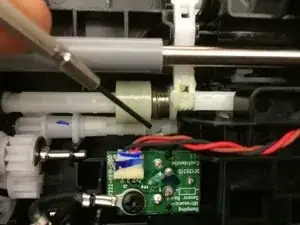

Снимите ролики с внутренней стороны панели (те, которые покрыты пеной — они касаются бумаги при закрытой панели) и подденьте небольшой плоский отверткой конец повреждённого вала, видимый с этой стороны.

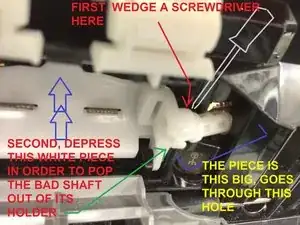

Удерживайте отвертку на месте, одновременно надавливая на держатель, в котором были ролики. Это выдавит повреждённый вал из его паза. Сделать это можно только при повороте вала в одном конкретном положении; в противном случае на нём есть выступы, делающие его слишком широким, чтобы вынуть из паза, поэтому, возможно, придётся повернуть его вручную — это несложно.

Я использовал запчасти от продавца eBay "g_loc". Они взаимозаменяемы с деталями Epson. В моём ремонте внутренний вал остался оригинальным Epson, а внешний — от g_loc.

Также можно починить деталь Epson разными методами: скрепкой, термоусадочной трубкой, небольшой пружиной (например, из ручки), алюминиевым клейкой лентой, тонкой стекловолоконной лентой, пропитанной JB Weld и высушенной в течение ночи, коротким отрезком медной трубки или пластиковой трубочкой. Смотрите комментарии к этому разделу и общие комментарии для других идей.

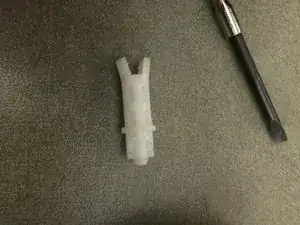

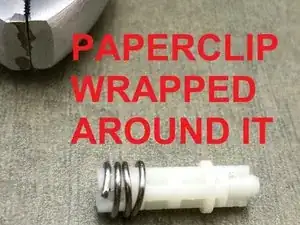

Для ремонта скрепкой с помощью плоскогубцев плотно оберните скрепку вокруг вынутого вала. Наматывайте её возле конца, который НЕ расплющен, затем подтяните её к повреждённому концу; при продвижении она сожмёт расплющенные концы обратно на место.

Будьте осторожны при использовании термоусадочной трубки. Я пробовал и расплавил внутренний вал Epson за несколько секунд. Ремонт с пружиной от ручки кажется гораздо безопаснее.

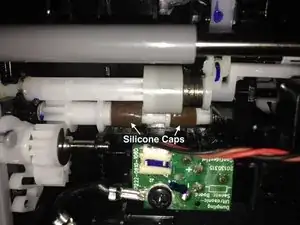

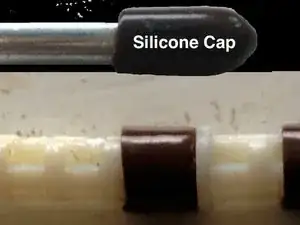

Я использовал силиконовые наконечники (для штифтов полок диаметром 5 мм), похожие на показанный здесь. Отрежьте закрытый конец, чтобы получить примерно 0,75 см длины, и наденьте их на пластиковые части в двух соединениях. Они плотно и надёжно садятся.

Вставлял длинные пластиковые компоненты с той стороны, что показана на втором изображении, сначала зафиксировал их в пазе на другой стороне, затем выталкивал плоской отвёрткой и вставлял в паз с этой стороны, показанной на изображении. После ремонта механизм работал плавно. Остаётся только посмотреть, как долго это прослужит.

Другой пользователь, Eric Hargis, рекомендует в качестве альтернативы надеть на это старую пружину.

Ещё один пользователь, lszablya, предложил другой вариант: «Я использовал двойную стенку термоусадочной трубки. Похоже, она нормально сжалась вокруг выступов.»

Пользователь на Amazon, вдохновивший меня попробовать этот ремонт (и если бы я нашёл его имя, я бы его указал), рекомендовал затянуть дефектную деталь плотно намотанной нитью, а затем заделать герметиком, чтобы нить не зацеплялась за что-то, но я сомневаюсь в долговечности такого решения.

Если вы, как и я, задаётесь вопросом, почему просто не приклеить её к следующему валу в цепочке — она на самом деле должна соединяться со следующим валом под постоянно меняющимся углом, поэтому это не сработает.
