Замена передних кнопок панели Polaroid LCD-0700P
Polaroid LCD-0700P — автомобильный DVD-плеер, используемый для воспроизведения фильмов в пути. Это руководство показывает, как заменить передние кнопки на передней панели плеера. Оно пригодится, если кнопки плеера работают некорректно и не выполняют свои функции. Следуйте этим инструкциям после проверки выравнивания кнопок; если они смещены, осторожно верните их на место. Для выполнения работы специальных умений не требуется, но будьте внимательны к острым краям и соединительным проводам. Перед началом убедитесь, что питание отключено и устройство отсоединено от внешнего источника питания.
Шаг 1
Переверните устройство так, чтобы его нижняя сторона была направлена вверх.
С нижней стороны, направленной вверх, найдите 11 мм винт в каждом дальнем углу устройства. Удалите по одному 11 мм винту из каждого из четырёх углов, используя крестовую отвертку Phillips #0.
Шаг 2
Поверните устройство так, чтобы нижняя сторона была обращена к Вам, а край, где соединяются корпус и крышка, — вверх. Открытие корпуса должно быть направлено вниз.
В этом положении Вы увидите линию сгиба между корпусом и верхней крышкой. Осторожно вставьте пластиковый инструмент для вскрытия в зазор линии сгиба между передней и задней частью корпуса, чтобы разделить их.
Будьте осторожны при разъединении передней и задней крышек, так как они соединены тонким проводом.
Разъедините половины корпуса.
Шаг 3
Найдите плату ввода/вывода в левом верхнем углу устройства. Она выглядит как зелёная печатная плата с проводами, выходящими и подключающимися к крышке корпуса.
С помощью пластикового инструмента для вскрытия отсоедините многоцветные провода, расположенные на плате ввода/вывода. Это те же многоцветные провода, которые соединяют заднюю крышку с платой ввода/вывода.
Шаг 4
Используйте два пластиковых инструмента для вскрытия, чтобы снять три разъёма проводов на боковой стороне платы ввода/вывода.
Снимите пять винтов с платы крестовой отверткой Phillips #0.
Один из винтов скрыт под чёрной лентой, аккуратно оттяните ленту в сторону, чтобы добраться до него. При повторной установке платы обязательно снова наклейте ленту.
Поднимите плату из корпуса.
Шаг 5
Отсоедините пять различных соединений от этой платы: два от динамиков, два от платы ввода/вывода и оранжевый ленточный кабель.
Отсоедините разъёмы платы ввода/вывода и динамиков с помощью пластикового инструмента для вскрытия.
Снимите оранжевый ленточный кабель, используя пластиковый инструмент для вскрытия, чтобы освободить две коричневые фиксирующие защёлки.
Шаг 6
Удалите семь 5 мм винтов крестовой отверткой Phillips #0.
Отделите липкую сетчатую ленту, соединяющую плату логики с LCD-экраном, острым концом лопатки.
Снимите плату логики руками.
Шаг 7

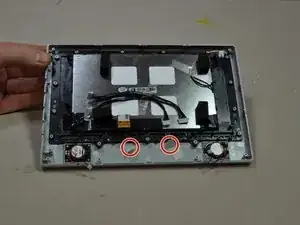

Отклейте ленту, удерживающую блоки кнопок на месте.
Шаг 8

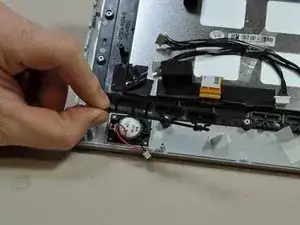

Сдвиньте блоки кнопок с монтажных штифтов.
Заключение
Для повторной сборки следуйте инструкциям в обратном порядке, используя электрическую ленту для возврата снятых элементов на место.
Перевод руководства с ifixit.com
