Замена кнопок передней панели Epson Stylus NX230

Прежде чем начать, убедитесь, что принтер отключен и выключен, чтобы избежать электрического удара.

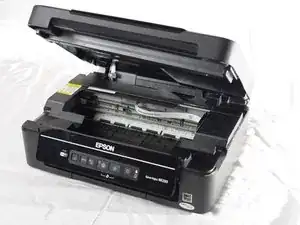

Поднимите верхнюю часть принтера, чтобы увидеть внутренности.

Найдите панель управления, часть принтера с кнопками.

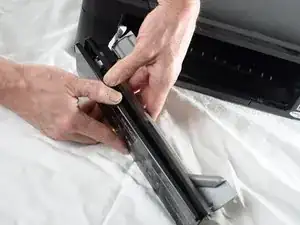

Отодвиньте панель управления от внешней стороны принтера, вынимая панель из отверстий, которые ее удерживают.

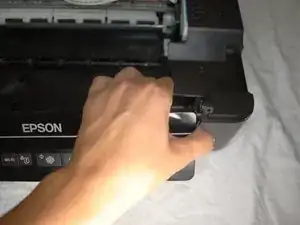

Повторите вышеуказанный шаг для другой стороны панели управления.

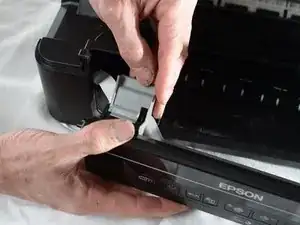

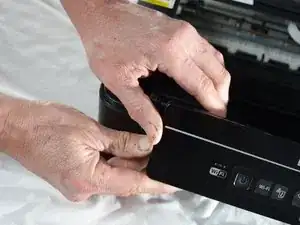

Передняя панель управления прикреплена к принтеру с обеих сторон серой пластиковой деталью, которая движется по направляющей. Удалите панель управления с направляющей, отодвигая ее от направляющей с обеих сторон.

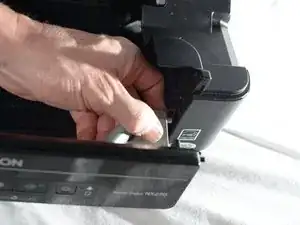

Шлейф с левой стороны панели управления должен оставаться прикрепленным к принтеру. Если кабель отсоединится, передние кнопки не будут работать.

Переверните отсоединенную панель управления так, чтобы кнопки смотрели вниз.

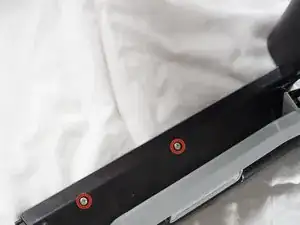

Уберите два винта Phillips #2 длиной 3 мм с задней стороны панели управления.

Поднимите серую пластиковую деталь.

Уберите винт Phillips #2 длиной 3 мм.

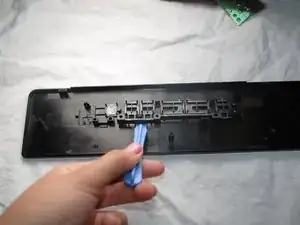

Разделите панель управления пополам, аккуратно потянув за обе стороны шва, который проходит через панель управления.

Отделите две части, чтобы открыть зеленую печатную плату.

Убедитесь, что не отсоединили печатную плату от белого крепления.

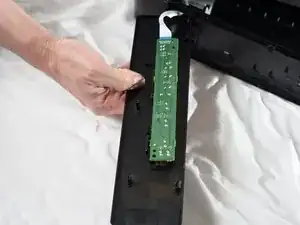

Аккуратно поднимите зеленую печатную плату руками, чтобы удалить ее.

Удал
