Ремонт механизма подачи бумаги Epson Stylus C84

Поверните принтер так, чтобы его передняя сторона была обращена от Вас. Затем снимите округлую черную панель с бумаговода, подняв её прямо вверх.

Левая панель

Правая панель

Передняя панель принтера

Задняя панель

Вставьте плоский конец лопатки между верхней частью крышки «Параллельный» и правой панелью и аккуратно подденьте верхнюю крышку. Полностью снимите крышку вручную, если это необходимо. Порты Параллельного и USB должны быть открыты.

Затем поверните принтер так, чтобы он лежал на передней стороне.

Найдите два пластиковых заушника на дне правой панели.

Аккуратно прижмите заушники вместе и надавите на них пальцами через зажимы, пока они не освободятся.

Не используйте силу или изгибайте заушники таким образом, чтобы они сломались.

Вставьте широкий синий пластиковый инструмент для открытия в серый зажим в верхнем левом углу правой панели, рядом со стрелкой.

Нажмите на серый зажим, пока он не отделится от остальной панели.

Поставьте принтер обратно на его основание.

Вставьте один из синих пластиковых разделителей между задней частью правой панели и остальной оболочкой принтера, чтобы держать её в разделении.

Поверните принтер так, чтобы передняя сторона была обращена к Вам.

Откройте крышку принтера, поместите руку внутрь правой панели и освободите её от остального принтера большим и указательным пальцем.

Не используйте силу, когда снимаете панель.

Вставьте синий пластиковый разделитель между пластиковой оболочкой и остальной правой панелью и надавите на панель изнутри, чтобы освободить её.

Аккуратно сдвиньте панель вправо, чтобы отделить её от принтера.

Используйте плоский конец лопатки, чтобы нажать на белую кнопку рядом с кареткой картриджа.

Аккуратно сдвиньте каретку с чернилом вручную влево, чтобы получить доступ к внутренней части левой панели.

Поверните принтер так, чтобы он снова лежал на передней стороне. Теперь необходимо освободить два набора заушников для левой панели. Повторите шаг #2 для каждого набора заушников.

Не используйте силу при снятии заушников.

Вставьте синий пластиковый разделитель в серый зажим в верхнем правом углу левой панели.

Освободите панель изнутри принтера и снимите её.

Поверните принтер так, чтобы передняя сторона была обращена от Вас. Используйте три инструмента для открытия с широким наконечником и вставьте их в вырезы на задней панели принтера.

Нажмите на каждый вырез, пока зажимные язычки не ослабнут от задней пластиковой крышки.

Поверните принтер так, чтобы передняя сторона была обращена к Вам, и аккуратно поднимите каждый язычок передней пластиковой панели, выше стрелок. Убедитесь, что заушники отделены от зажимов.

Аккуратно потяните пластиковую оболочку вверх, чтобы снять заднюю панель и открыть внутренние компоненты принтера.

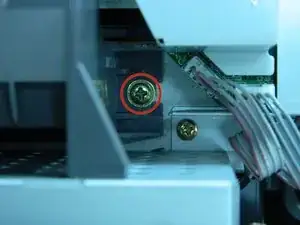

После того как Вы повернули принтер так, чтобы задняя сторона была обращена к Вам, найдите винт в нижнем левом углу механизма подачи бумаги и открутите его отверткой Phillips #1.

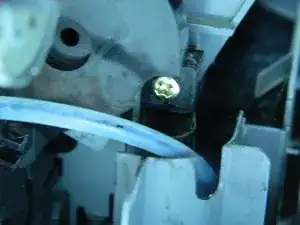

Открутите второй винт, который крепит нижний правый угол подавателя. Винт интегрирован в заднюю часть принтера и поддерживается шайбой.

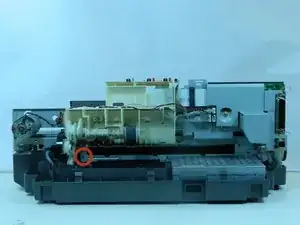

Найдите и открутите третий и последний винт под подачей в нижней левой части.

На этом изображении показано местоположение (отверстие) винта, а не сам винт, когда подача снята. Сложно показать это четко, когда подача установлена на месте.

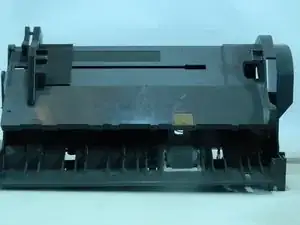

Осторожно снимите подачу с места и уберите ее в сторону от принтера.

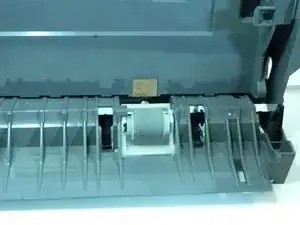

Когда серый резиновый колесо выйдет из положения, используйте ленту, клей или любые другие средства, которые вы сочтете необходимыми, чтобы удержать его в позиции, показанной здесь.
