Замена мотора Epson Stylus NX230

Убедитесь, что принтер отключён от сети, чтобы избежать поражения электрическим током.

Разместите принтер так, чтобы передняя панель с кнопками была повернута вправо.

Удалите винт Phillips #2 3 мм в отверстии в верхнем левом углу. Этот винт крепит боковую панель к принтеру.

Храните винты в безопасном месте, чтобы иметь к ним доступ позже.

Поднимите и снимите верхнюю крышку принтера, чтобы получить доступ внутрь.

В верхнем правом углу принтера находится белая лента — ленточный кабель.

Не допускайте отсоединения ленточного кабеля от принтера, чтобы не повредить соединение.

Разместите принтер так, чтобы передняя панель с кнопками была повернута вправо.

Удалите винт Phillips #2 3 мм на боковой стороне принтера в верхнем левом углу.

Храните винт в безопасном месте, чтобы иметь к нему доступ позже.

Возьмите правую часть пластиковой планки, проходящей через верхнюю часть внутренней части принтера, и сдвиньте её влево.

Затем возьмите левую часть планки и сдвиньте её влево, а затем вправо.

Отсоедините боковую панель от принтера, используя руки.

Особое внимание уделяйте фиксаторам, которые удерживают боковую панель на принтере.

Возможно, потребуется использовать пластиковые инструменты для вскрытия, чтобы отжать фиксаторы.

Удалите два винта Phillips #2 3 мм, крепящие плату управления к принтеру.

Храните винты в безопасном месте, чтобы иметь к ним доступ позже.

Плата управления теперь может быть удалена из принтера.

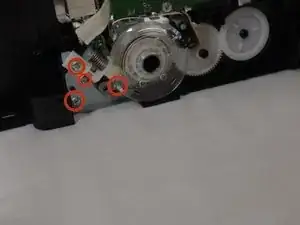

Удалите четыре винта Phillips #2 3 мм, крепящие мотор к принтеру.

Храните винты в безопасном месте, чтобы иметь к ним доступ позже.

Положите принтер на бок так, чтобы место расположения платы управления было вверх.

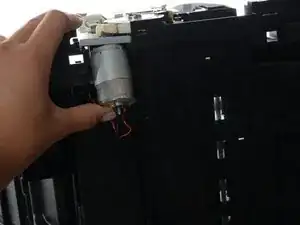

Выдавите мотор вверх и вытащите его из отверстия, в котором он находится.

Мотор затем выйдет из отверстия вверху.
