Замена двигателя привода Epson Stylus Photo 820

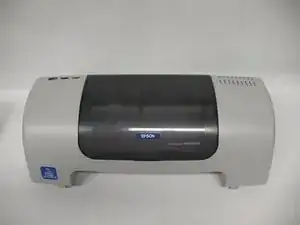

Чтобы снять верхнюю крышку принтера, сначала нужно освободить ее от нескольких зажимов.

Для этого может потребоваться помощь еще одного человека.

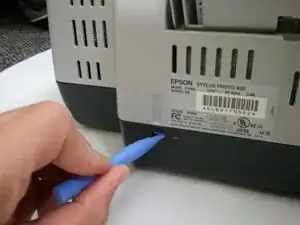

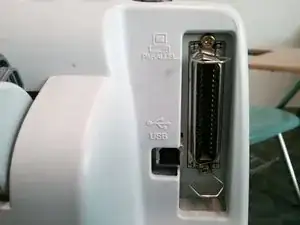

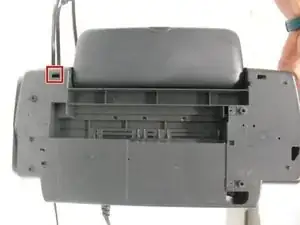

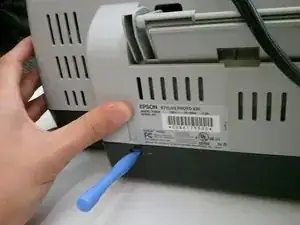

Эти три зажима самые простые для снятия. Они расположены на задней стороне принтера.

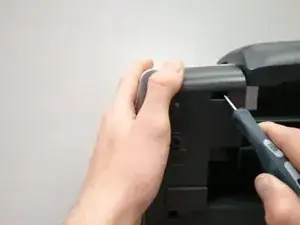

Нажмите на зажим одним из пластиковых инструментов.

Держите зажим нажатым, вставив инструмент между зажимом и отверстием. Поднимите корпус, чтобы зажим не замкнулся обратно.

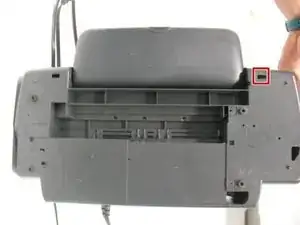

Повторите этот процесс с самым правым зажимом, а затем перейдите к среднему зажиму.

Рекомендуется выполнить шаги 3 и 4 одновременно. Зажимы идентичны, просто расположены по противоположные стороны.

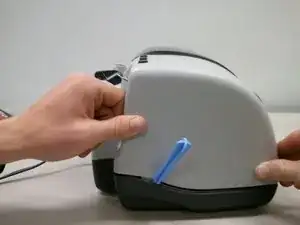

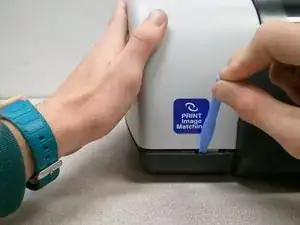

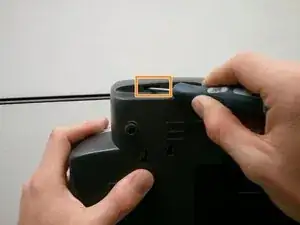

Вставьте尖конец лопатки в отверстие в нижнем левом углу принтера и подденьте зажим.

Этот зажим легко сломать, поэтому будьте очень осторожны.

Вставьте尖конец лопатки в отверстие в нижнем правом углу принтера и подденьте зажим.

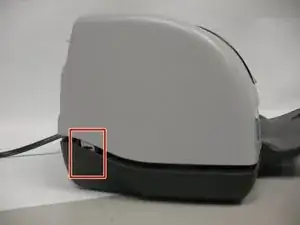

Последние два зажима могут быть сложнее освободить. С лицевой стороны они расположены в задних углах принтера.

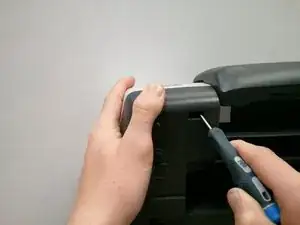

Точки освобождения зажимов находятся в отверстиях на углубленной части основания (темной детали).

Используйте尖конец лопатки, чтобы поддеть зажим.

Используйте один из пластиковых инструментов, чтобы держать зажим поддетым. Как только он освободится, нажмите в сторону принтера (находясь сбоку) и поднимите корпус.

Все зажимы теперь освобождены.

При попытке полностью снять крышку она застревает на этих двух задних элементах. Маневрировать вокруг них бывает сложно.

Немного сдвиньте крышку вправо, а затем толкните ее назад (вне экрана на этом изображении). Это должно дать немного свободы. Повторяйте это по мере необходимости.

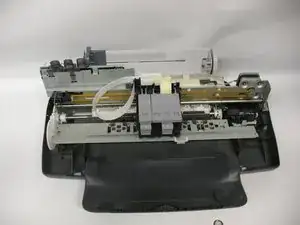

Поднимите крышку и снимите ее.

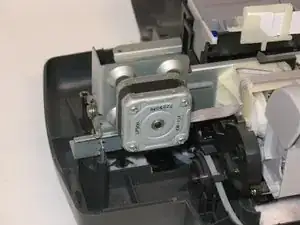

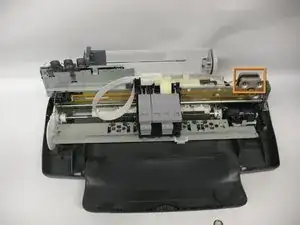

Найдите двигатель привода. Это квадратный объект, расположенный в правом заднем углу корпуса.

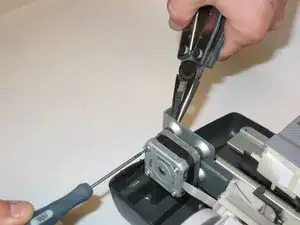

Снимите четыре винта, которые держат мотор на месте.

Используйте небольшие плоскогубцы, чтобы удерживать заднюю гайку на месте.

Будьте осторожны, чтобы не потерять маленькие шайбы и втулки под гайкой при снятии винтов.

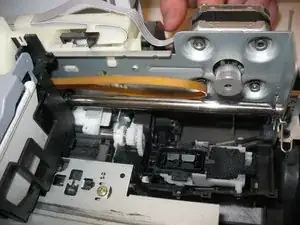

Надавите на натяжитель с пружиной с левой стороны ремня, чтобы ослабить нагрузку на двигатель привода.

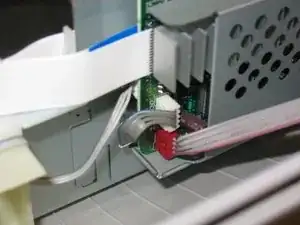

Удалите красный кабель, соединяющий мотор с логической платой.

Будьте осторожны, это самая чувствительная часть принтера.

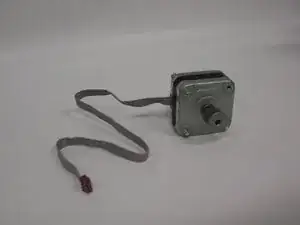

Как только старый мотор будет извлечен, выполните предыдущие шаги в обратном порядке, чтобы установить новый!
