Замена мотора сканера Epson Stylus NX230
Мотор сканера обеспечивает физическое перемещение механизма сканирования. Этот механизм перемещается по всему документу, копируя его содержимое, чтобы принтер мог сканировать, отправлять по факсу и/или печатать копию оригинала. Мотор может перестать работать из‑за перегоревшего предохранителя или неисправного соединения и в конечном счёте потребует замены.
Шаг 1
Убедитесь, что принтер отключён от сети, чтобы избежать удара током.
Поверните принтер так, чтобы передние кнопки были обращены от Вас.
Шаг 2

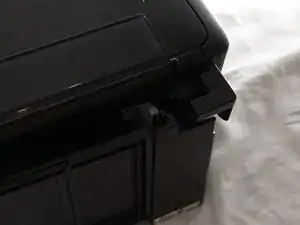

Найдите винт Phillips 3 мм №0 в верхнем левом углу принтера.
Удалите винт с помощью крестовой отвёртки Phillips.
Храните винт в безопасном месте, чтобы позже им можно было воспользоваться.
Шаг 3

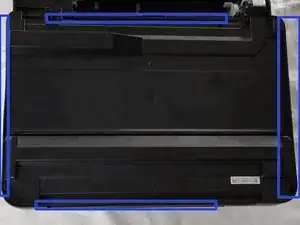

Поднимите верхнюю часть принтера, чтобы увидеть внутрение части принтера.
В правом верхнем углу принтера находится белый ленточный кабель.
Убедитесь, что белая лента не отсоединилась от правой стороны принтера.
Шаг 4
Положите сканер лицевой стороной вверх, чтобы получить доступ к нижней части, и поместите что‑то, например кусок пенопласта, под ним, чтобы белая лента не отсоединилась.

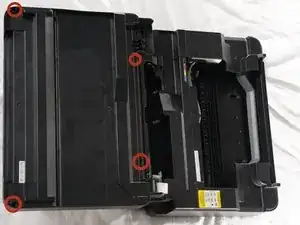

Найдите четыре винта Phillips 3 мм №2 по краю и удалите все их.
Храните винты в безопасном месте, чтобы позже их можно было найти.
Шаг 5

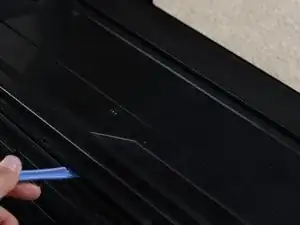

Найдите шов между внешним корпусом принтера и внутренней частью принтера.
Начиная с верхней части принтера, используйте пластиковый инструмент для открытия, чтобы медленно поддеть сканер вдоль шва и разъединить его.
Шаг 6

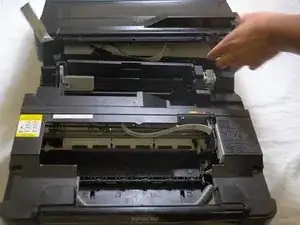

Отсоедините нижнюю часть сканера.
Переверните нижнюю часть сканера так, чтобы она лежала на верхней части принтера.
Это даёт доступ к мотору.
Шаг 7

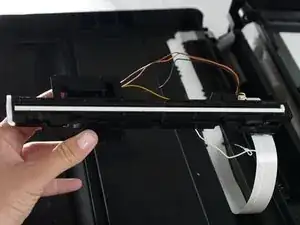

Аккуратно приподнимите планку сканера, чтобы снять её со сканера.
Отсоедините белый ленточный кабель от планки сканера.
Шаг 8
Удалите два винта Phillips 3 мм №2 на нижней стороне планки сканера, прикреплённые к серебряному мотору.
Снимите мотор с планки сканера, аккуратно потянув мотор вверх.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
