Разборка внешней панели Epson Stylus C84

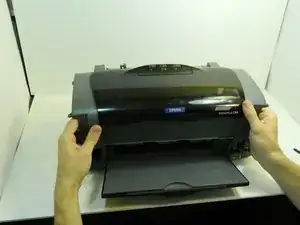

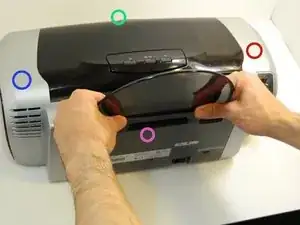

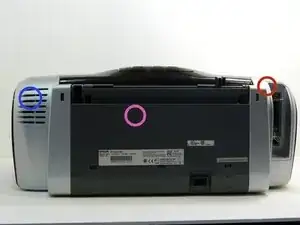

Поверните принтер задней стороной к себе. Затем снимите закруглённую чёрную панель с направляющей для бумаги, потянув её строго вверх.

Левая панель

Правая панель

Передняя сторона принтера

Задняя панель

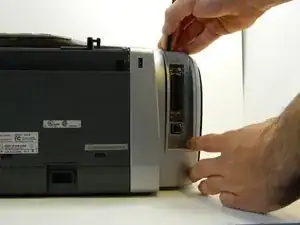

Вставьте плоский конец лопатки между верхним краем крышки «Parallel» и правой панелью и аккуратно отогните верхнюю крышку. При необходимости полностью снимите крышку вручную. Должны открыться разъёмы Parallel и USB.

Затем поверните принтер так, чтобы он лежал на передней стороне.

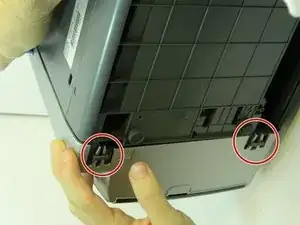

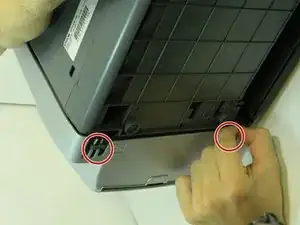

Найдите два пластиковых выступа на нижней части правой панели.

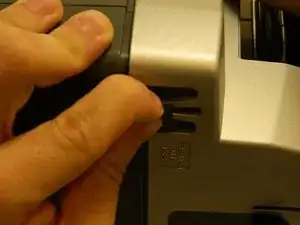

Аккуратно сожмите выступы вместе и протолкните их пальцами через фиксаторы, пока они не освободятся.

Не прикладывайте чрезмерных усилий и не сгибайте выступы так, чтобы они сломались.

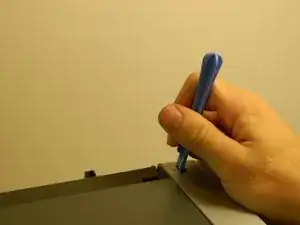

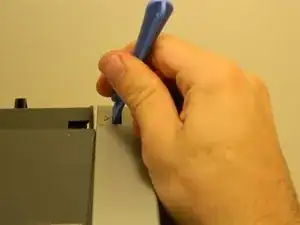

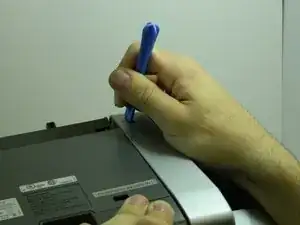

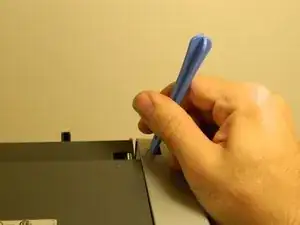

Вставьте широкое лезвие синего пластикового инструмента в серый язычок в верхнем левом углу правой панели, рядом со стрелкой.

Нажмите на серый язычок, пока он не отделится от остальной части панели.

Поставьте принтер обратно на нижнюю часть.

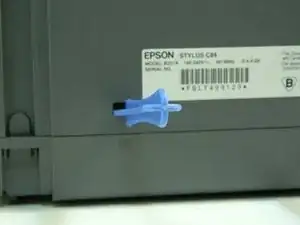

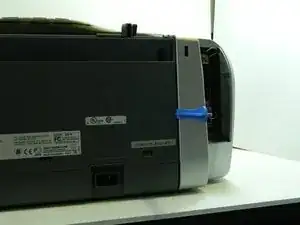

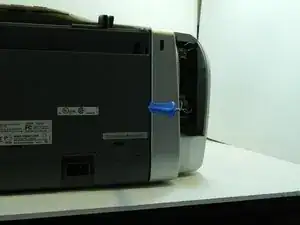

Вставьте один из синих пластиковых разделителей между задней частью правой панели и основным корпусом принтера, чтобы удержать её в открытом положении.

Поверните принтер так, чтобы передняя сторона была обращена к Вам.

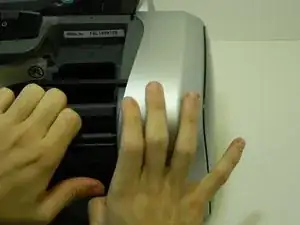

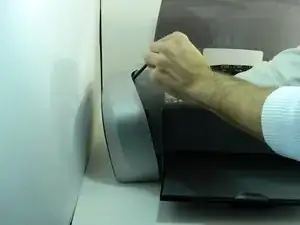

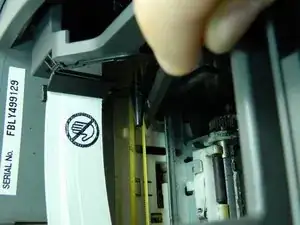

Откройте крышку принтера, вставьте руку внутрь правой панели и с помощью большого и указательного пальцев отсоедините панель от остальной части корпуса.

Не прикладывайте чрезмерных усилий при отсоединении панели.

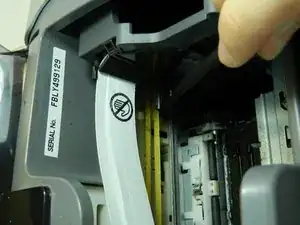

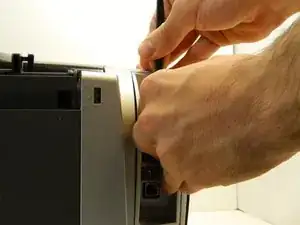

Вставьте синий пластиковый разделитель между пластиковым корпусом и оставшейся частью правой панели и нажмите на панель изнутри, чтобы освободить её.

Аккуратно сдвиньте панель вправо, чтобы полностью отделить её от принтера.

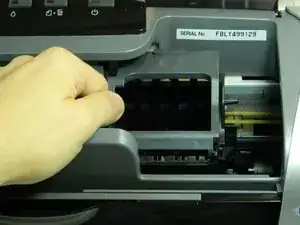

Воспользуйтесь плоским концом лопатки, чтобы нажать белую кнопку рядом с держателем чернильного картриджа.

Аккуратно сдвиньте держатель чернильных картриджей влево вручную, чтобы открыть доступ к внутренней стороне левой панели.

Поверните принтер так, чтобы он снова лежал на передней стороне. Теперь нужно отсоединить две пары выступов левой панели. Повторите шаг 2 для каждой пары выступов.

Не прикладывайте чрезмерных усилий при удалении выступов.

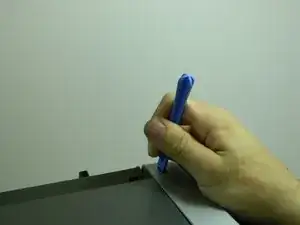

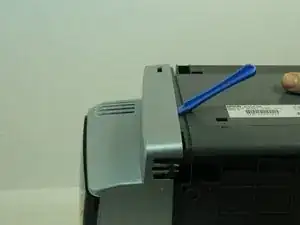

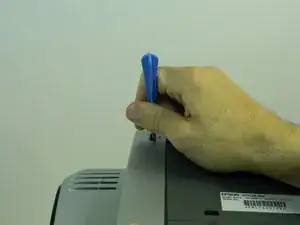

Вставьте синий пластиковый разделитель в серый язычок в верхнем правом углу левой панели.

Отсоедините панель изнутри принтера и снимите её.

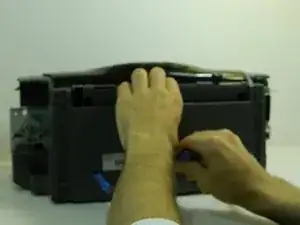

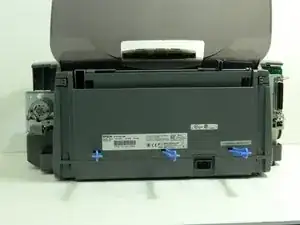

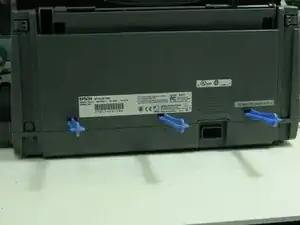

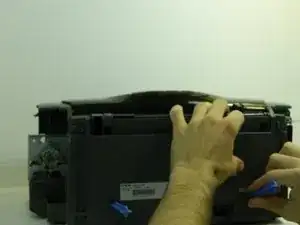

Поверните принтер так, чтобы передняя сторона была обращена от Вас. Вставьте три широких синих пластиковых инструмента в пазы на задней панели принтера.

Нажмите на каждый паз, пока фиксирующие язычки не отделятся от задней пластиковой крышки.

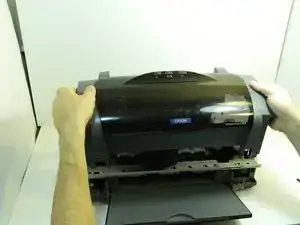

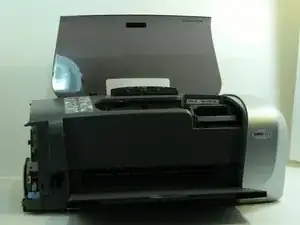

Поверните принтер так, чтобы передняя сторона была обращена к Вам, и аккуратно поднимите каждый язычок передней пластиковой панели над стрелками. Убедитесь, что выступы отсоединились от фиксаторов.

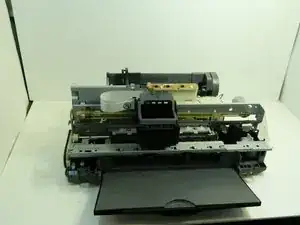

Аккуратно потяните пластиковый корпус вверх, чтобы снять заднюю панель и открыть внутренние компоненты принтера.
