Замена материнской платы Epson Stylus NX230

Убедитесь, что принтер отключен от сети, чтобы избежать электрического удара.

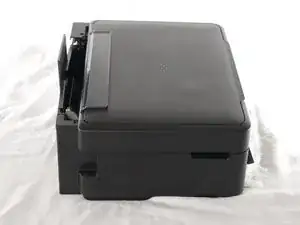

Выравните принтер так, чтобы передние кнопки смотрели вправо.

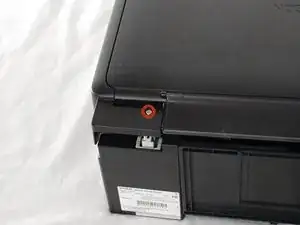

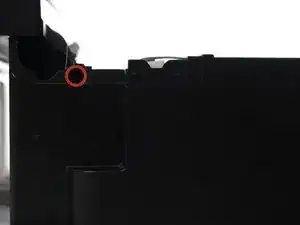

Удалите винт Phillips #2 размером 3 мм в верхнем левом углу. Этот винт крепит боковую панель к принтеру.

Сохраните винты в безопасном месте, чтобы иметь возможность получить к ним доступ позже.

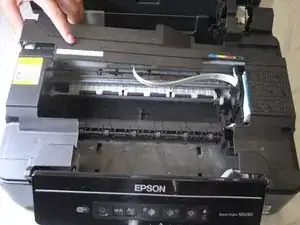

Поднимите и снимите верхнюю часть принтера, чтобы увидеть внутреннюю часть.

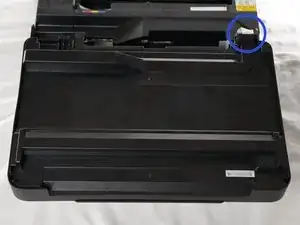

В верхнем правом углу принтера находится белая лента, называемая шлейфом.

Убедитесь, что шлейф не отсоединяется от принтера, чтобы избежать повреждения соединения.

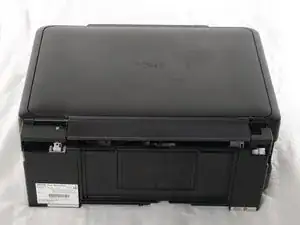

Выравните принтер так, чтобы панель с кнопками смотрела вправо.

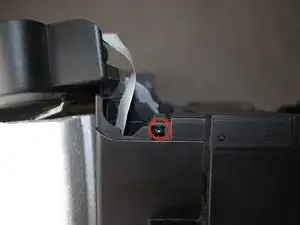

Удалите винт Phillips #2 размером 3 мм на боковой стороне принтера в верхнем левом углу.

Сохраните винт в безопасном месте, чтобы иметь возможность получить к нему доступ позже.

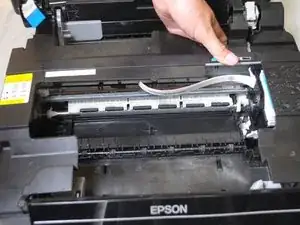

Возьмите правую сторону пластикового бруса, который проходит по верхней части внутренней части принтера, и толкните его влево.

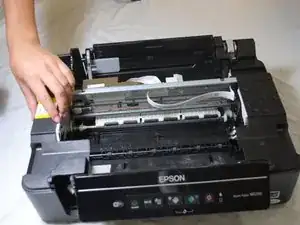

Возьмите левую сторону бруса и толкните ее влево, а затем вправо.

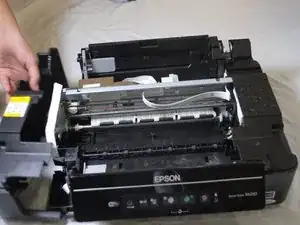

С помощью рук отсоедините боковую панель от принтера.

Будьте осторожны с механизмами блокировки, которые помогают удерживать боковую панель на принтере.

Возможно, вам потребуется использовать пластиковые инструменты для открытия, чтобы отвернуть механизмы блокировки.

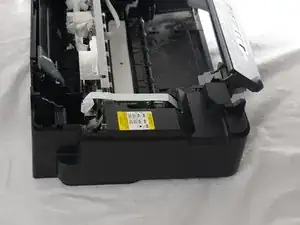

Удалите два винта Phillips #2 размером 3 мм, крепящих материнскую плату к принтеру.
