Замена печатающей головки Epson Stylus Photo 1400

Выключите принтер.

Отключите все интерфейсные подключения к принтеру, такие как USB, сетевые кабели, firewire и т. п., а также извлеките сетевой кабель.

Найдите крышку IEEE на задней панели.

Аккуратно сдвиньте крышку вправо, чтобы отщелкнуть, затем потяните, чтобы снять её.

Отверткой Phillips #2 отвинтите четыре винта 10 мм, показанных на фото.

Снимите винт 6 мм, который удерживает заднюю крышку.

Снимите заднюю крышку, потянув её назад.

Вставьте пластиковый инструмент для вскрытия в вырезы на нижней крышке.

Освободите два фиксатора боковой крышки, поднимая инструмент вверх.

Снимите боковую крышку, потянув её наружу.

Обе боковые крышки закреплены одинаковым механизмом.

Аналогичным способом снимите другую боковую крышку.

Поднимите опору для бумаги.

Откройте верхнюю и переднюю крышки принтера.

Отвинтите четыре винта 10 мм Phillips #2 с боков принтера.

Отвинтите три винта 6 мм Phillips #2.

Отсоедините фиксаторы от штырей с каждой стороны, потянув их наружу.

Снимите два винта 10 мм Phillips #2 на передней части принтера.

Отключите два кабеля на боковой части, осторожно потянув их наружу.

Возможно, придётся слегка раскачивать кабели вверх и вниз во время вынимания.

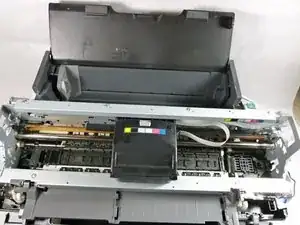

Снимите верхнюю крышку, поднимая её вверх.

Проще поднимать крышку, захватив её снизу.

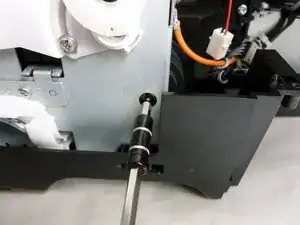

Вставьте плоскую отвертку в отверстие на правой стороне рамы.

Поверните отвертку против часовой стрелки до упора.

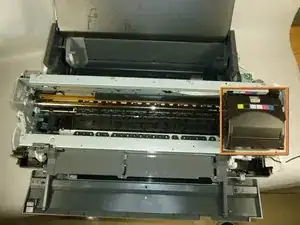

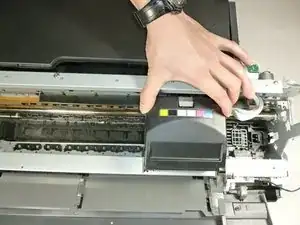

Переместите каретку в середину.

Откройте крышку отсека картриджей.

Извлеките все находящиеся внутри картриджи с чернилами.

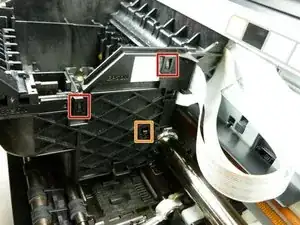

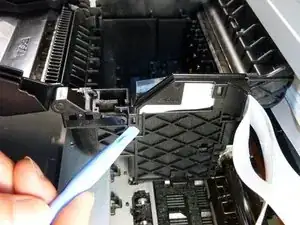

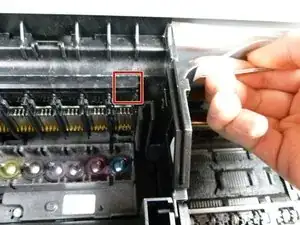

С помощью пластикового инструмента для вскрытия отожмите два верхних защёлки на боковой части каретки.

С помощью лопатки или пластикового инструмента отожмите нижнюю защёлку.

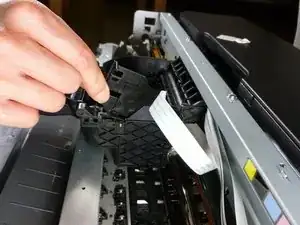

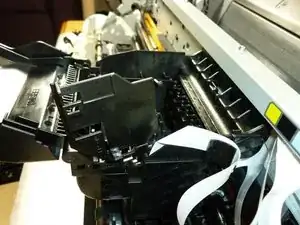

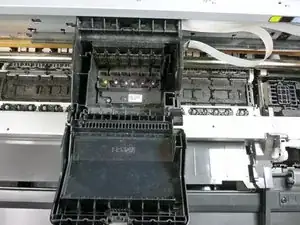

Сдвиньте крышку вверх и поверните её вокруг петли на 90°.

Сборка CSIC находится внутри каретки.

Протянув руку сзади каретки, отожмите две защёлки, удерживающие сборку CSIC на месте.

Защёлки могут быть трудноотжимаемыми. На втором изображении показана задняя часть сборки CSIC.

На третьем изображении показано, где защёлки фиксируются в каретке.

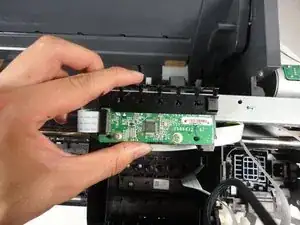

Снимите сборку CSIC с каретки.

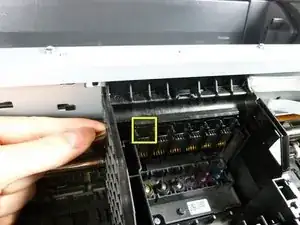

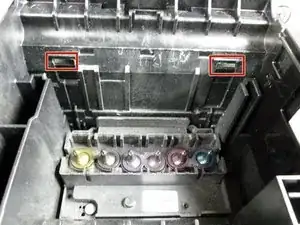

Пинцетом отожмите правую защёлку от задней правой панели каретки.

Толкните пинцет в сторону передней части принтера, одновременно подтягивая правую панель вверх.

Когда защёлка освободится, вы сможете немного приподнять панель, чтобы предотвратить повторное защёлкивание.

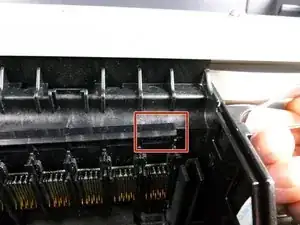

С помощью пинцета освободите левую защёлку с задней левой стороны.

Надавите пинцетом в направлении передней части принтера, одновременно подтягивая левую сторону вверх.

Когда обе защёлки будут освобождены, деталь слегка приподнимется.

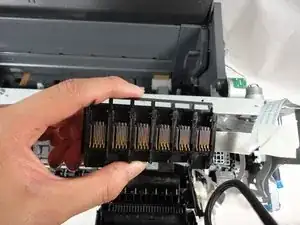

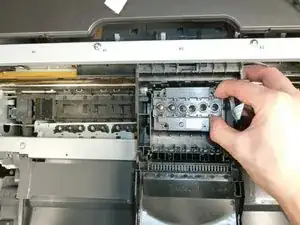

Поднимите блок CSIC вверх и выньте его из узла каретки.

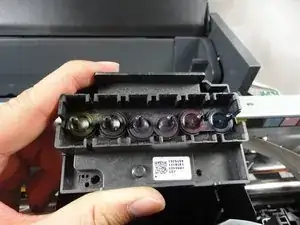

Печатающая головка — это деталь с шестью соплами.

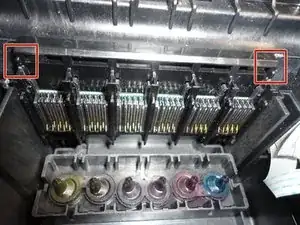

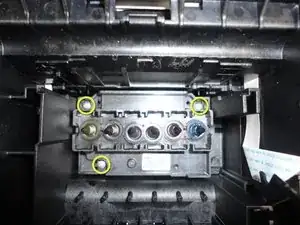

Удалите три винта Phillips #2 длиной 8 мм, которые закрепляют печатающую головку.

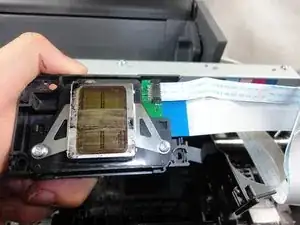

Снимите печатающую головку с узла каретки, поднимая её вертикально вверх.

Отключите два шлейфа на задней стороне печатающей головки.
