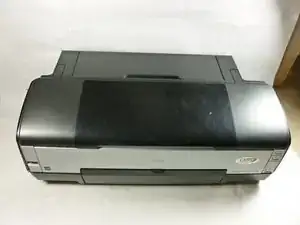

Замена корпуса Epson Stylus Photo 1400

Выключите принтер.

Отключите все кабели передачи данных, подключённые к принтеру, такие как USB, сетевые кабели, FireWire и т. п., а также извлеките кабель питания.

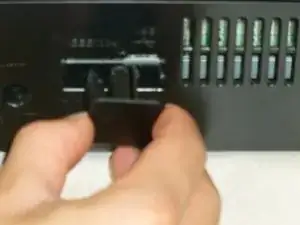

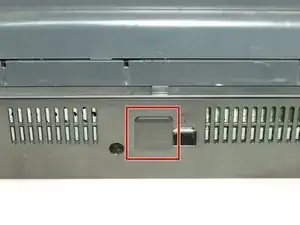

Найдите крышку IEEE на задней панели.

Осторожно сдвиньте крышку вправо, чтобы разблокировать её, затем потяните, чтобы снять.

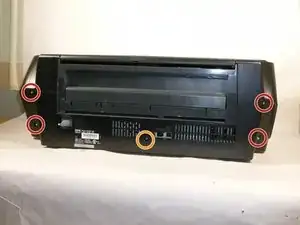

Используя крестообразную отвёртку PH2, удалите четыре винта 10 мм, показанные на фото.

Удалите винт 6 мм, который удерживает задний корпус.

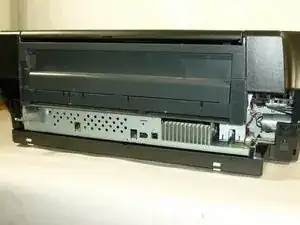

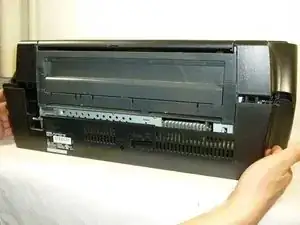

Снимите задний корпус, потянув его назад.

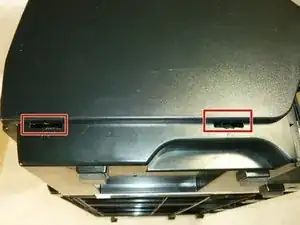

Вставьте пластиковый инструмент для вскрытия в вырезы нижнего корпуса.

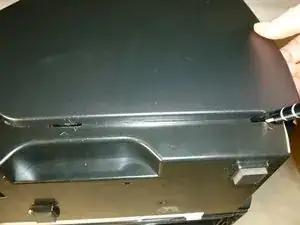

Освободите две защёлки бокового корпуса, поднимая инструмент вверх.

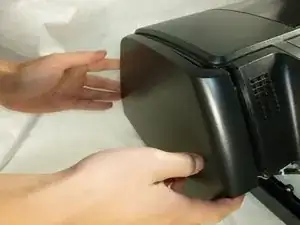

Снимите боковой корпус, потянув его наружу.

Оба боковых корпуса прикреплены одинаковым типом механизма.

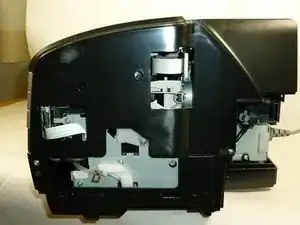

Тем же способом снимите другой боковой корпус.

Поднимите упор для бумаги.

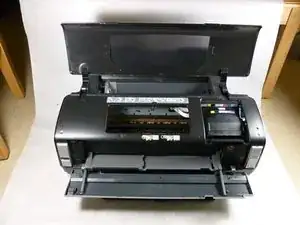

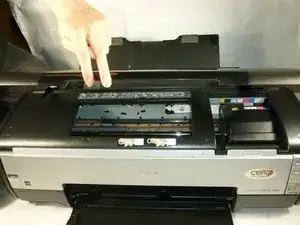

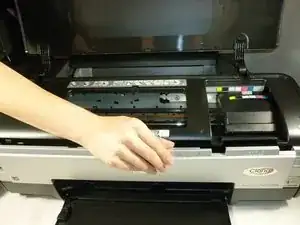

Откройте крышку принтера и переднюю крышку.

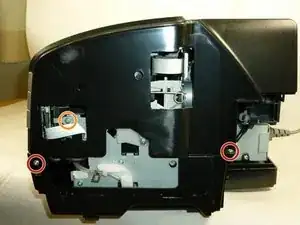

Удалите четыре винта 10 мм с боков принтера с помощью крестообразной отвёртки PH2.

Удалите три винта 6 мм с крестообразным шлицем PH2.

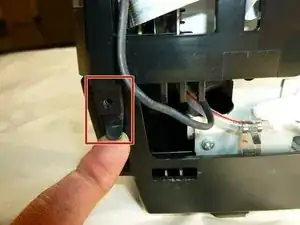

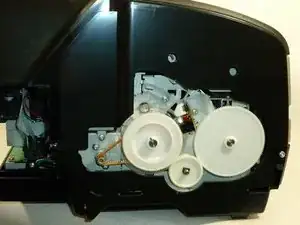

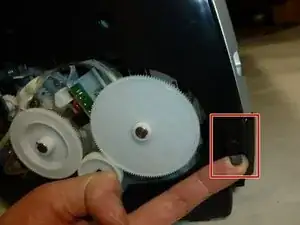

Отсоедините защёлки от штифтов с каждой стороны, потянув наружу.

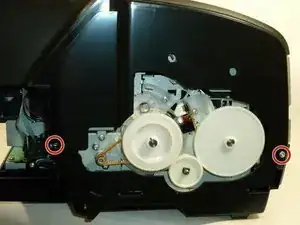

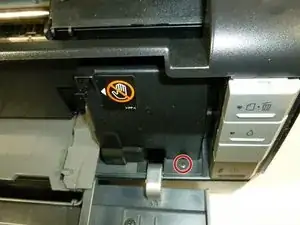

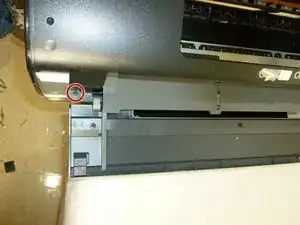

Удалите два винта 10 мм с передней части принтера, используя крестообразную отвёртку PH2.

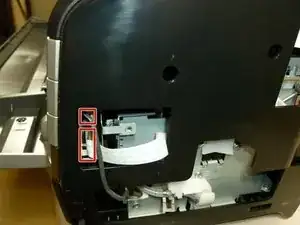

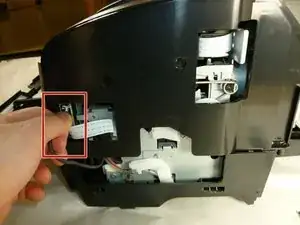

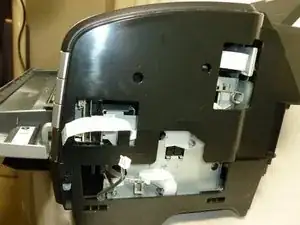

Отключите два кабеля на стороне, аккуратно потянув их наружу.

Возможно, потребуется слегка покачать кабели вверх и вниз во время вытягивания.

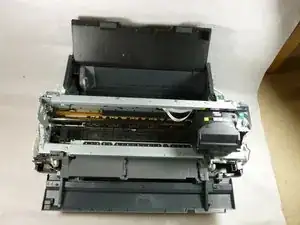

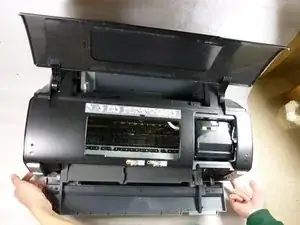

Снимите верхний корпус, приподняв его вверх.

Проще снять корпус, захватив его снизу.
