Замена двигателя сканера Epson Stylus NX305

Компьютеры

Двигатель сканера перемещает механизм сканирования, позволяя ему сканировать и копировать документы. Если этот двигатель перестает работать, механизм сканирования не будет двигаться, что не даст возможности сканировать или копировать. В этом случае двигатель сканера необходимо заменить.

Шаг 1

Убедитесь, что принтер отключен от сети перед работой с ним.

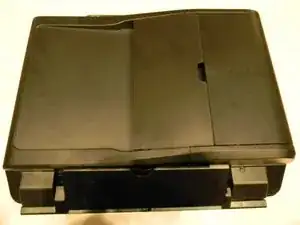

Ориентируйте принтер так, чтобы задняя часть была обращена к вам.

Шаг 2

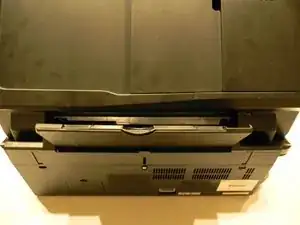

Найдите винт Phillips #0 размером 3 мм, который находится с правой стороны принтера.

С помощью отвертки с крестообразным жалом удалите винт.

Шаг 3

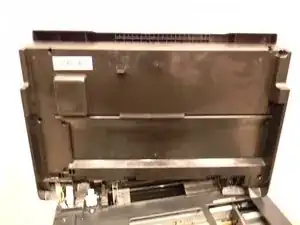

Откройте крышку принтера.

При обращенной к вам задней части принтера поднимите правую сторону крышки и сдвиньте её влево, чтобы снять.

Будьте осторожны, чтобы не повредить белую ленту и провода, которые подключены.

Шаг 4

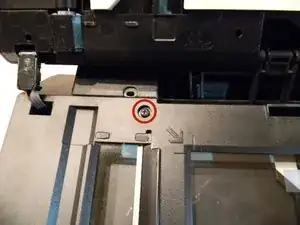

С принтером, обращенным к вам, откройте крышку сканера, чтобы увидеть винт Phillips #0 размером 3 мм в верхнем левом углу сканера.

С помощью отвертки с крестообразным жалом удалите винт.

Шаг 5

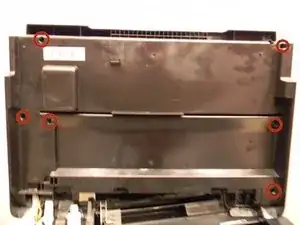

Найдите шесть винтов Phillips #2 размером 3 мм под крышкой принтера и удалите их.

Шаг 6

Найдите три зажима на передней стороне крышки принтера.

Используйте пластиковый инструмент для открытия, чтобы освободить зажимы и аккуратно приподнять крышку.

Шаг 7

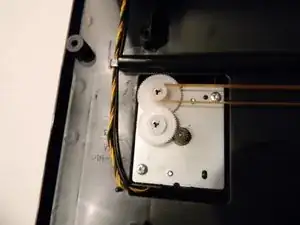

Найдите ремень, который прикреплен к двигателю сканера, и снимите его, осторожно потянув его с шестерни.

Шаг 8

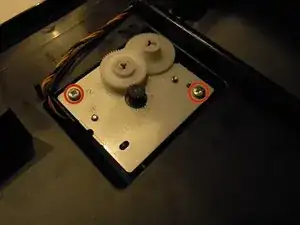

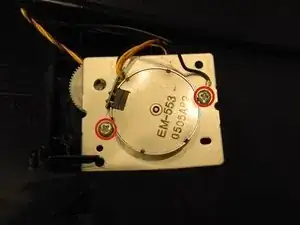

Удалите два винта Phillips #2 размером 3 мм из сборки двигателя сканера.

Осторожно извлеките сборку двигателя сканера из корпуса, убедившись, что не повредили проводку.

Шаг 9

Замена двигателя сканера Epson Stylus NX305Перевод руководства с ifixit.com
