Замена узла рамки выброса бумаги Epson Stylus Photo 1400
Это руководство показывает, как заменить узел рамки выброса бумаги в принтере Epson Stylus Photo 1400. Если у вас часто застревает бумага, причиной может быть неисправная рамка выброса. Для ремонта требуются базовые инструменты и минимальные технические навыки, поэтому он подходит для большинства пользователей. Следуйте этим шагам, чтобы устранить заедания бумаги и восстановить корректную работу.
Шаг 1
Выключите принтер.
Отключите все входящие в принтер кабели передачи данных, такие как USB, сетевые кабели, FireWire и т. п., а также извлеките шнур питания.
Шаг 2
Найдите крышку IEEE на задней панели.
Аккуратно сдвиньте крышку вправо, чтобы отщелкнуть, затем потяните, чтобы снять её.
Шаг 3
Отверткой Phillips #2 выкрутите четыре показанных винта длиной 10 мм.
Снимите винт 6 мм, удерживающий заднюю крышку.
Шаг 4
Снимите заднюю крышку, потянув её назад.
Шаг 5

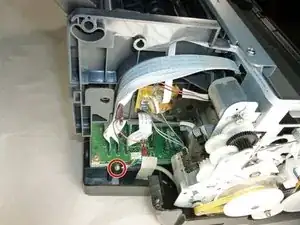

Вставьте пластиковый инструмент для вскрытия в вырезы нижней крышки.
Освободите две защёлки боковой крышки, поднимая инструмент вверх.
Снимите боковую крышку, потянув её наружу.
Шаг 6
Обе боковые крышки закреплены одинаковым механизмом.
Используя тот же метод, снимите другую боковую крышку.
Шаг 7
Поднимите поддерживающую рамку для бумаги.
Откройте крышку принтера и переднюю крышку.
Шаг 8
Снимите четыре винта 10 мм с боков принтера, используя отвертку Phillips #2.
Снимите три винта 6 мм Phillips #2.
Шаг 9

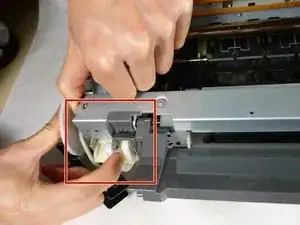

Отсоедините защёлки от штырей с каждой стороны, потянув их наружу.
Шаг 10

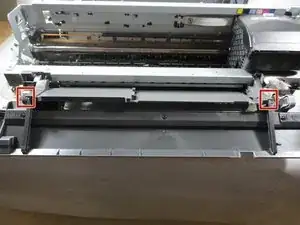

Снимите два винта 10 мм Phillips #2 на передней части принтера.
Шаг 11

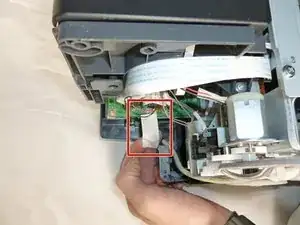

Отключите два кабеля на боковой части, аккуратно потянув их наружу.
Возможно, потребуется слегка покачивать кабели вверх и вниз при вытягивании.
Шаг 12
Снимите верхнюю крышку, поднимая её вверх.
Проще поднять крышку, захватив её снизу.
Шаг 13

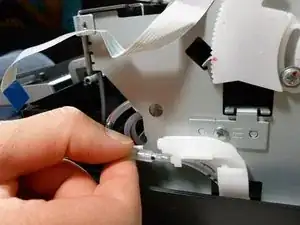

Начните с опорожнения трубки для чернил.
Держите левую часть трубки для чернил в руке.

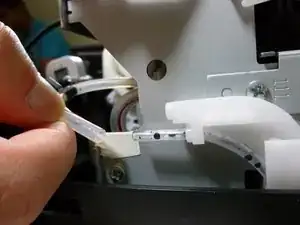

Разведите стороны трубки в стороны и опорожните отходы.
Шаг 14
Снимите ацетатную ленту, фиксирующую кабель разъема.
Шаг 15
Шесть винтов фиксируют механизм принтера.

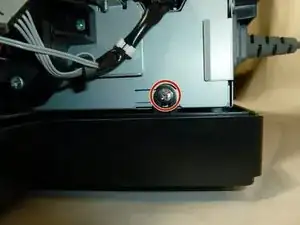

Отверткой Phillips #2 извлеките первые три винта 10 мм, удерживающие механизм принтера.
Шаг 16

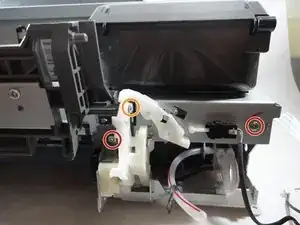

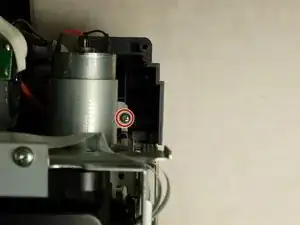

Отверткой Phillips #2 снимите оставшиеся три винта 10 мм, фиксирующие механизм принтера.
Шаг 17

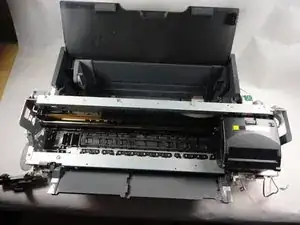

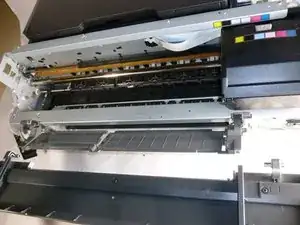

Механизм принтера расположен на нижней крышке.
Снимите механизм, удерживая за рукояти и поднимая вверх.
Шаг 18

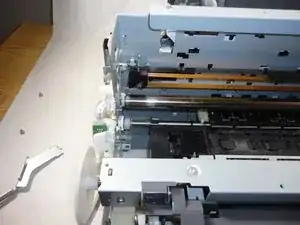

Снимите кожух блока CD-R. Освободите две точки крепления к основании лотка, затем вытащите блок диагонально, по одной стороне за раз.
Шаг 19

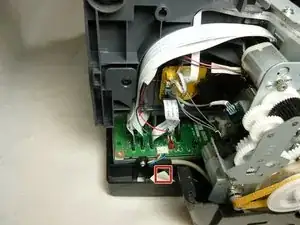

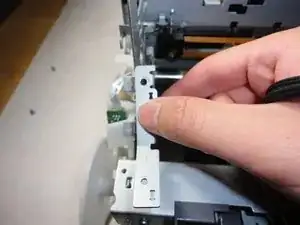

Отсоедините левую опорную пластину рамки. Начните с удаления двух винтов 6 мм, которые её крепят, затем вытащите её вручную.
Шаг 20

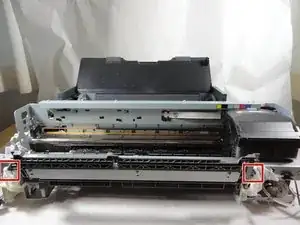

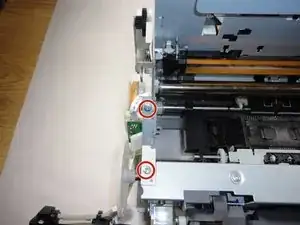

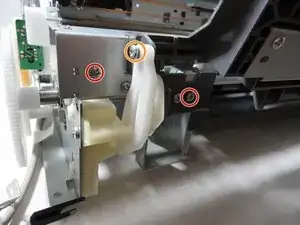

Удалите четыре винта длиной 6 мм с помощью отвертки Phillips #2.
Удалите два винта длиной 8 мм с помощью отвертки Phillips #2.
Винты расположены в нижних секциях принтера.
Шаг 21

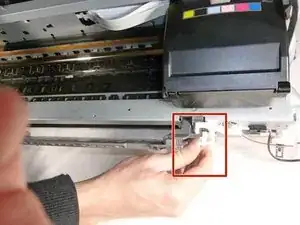

Две направляющие штифта фиксируют узел извлечения бумаги на месте.
Вытащите два направляющих штифта в основании лотка для CD/DVD.
Шаг 22

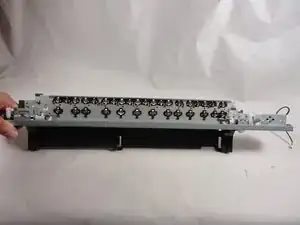

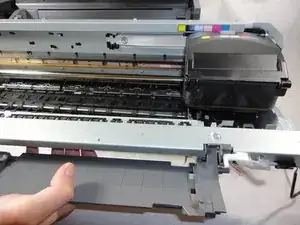

Снимите узел направляющей извлечения бумаги, потянув его на себя.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
