Как открыть веб-камеру Logitech C920
Следуйте этому руководству, чтобы открыть веб-камеру Logitech C920.
Откройте веб-камеру, чтобы очистить внутренние компоненты, устранить механические неисправности или заменить деталь.
Шаг 1

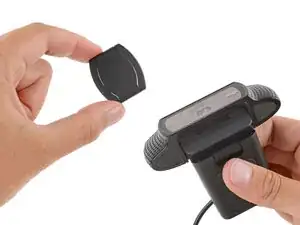

Перед началом работы отключите веб-камеру от питания, закройте крепёжный зажим и снимите шторку приватности.
Шаг 2
Будьте осторожны, чтобы не повредить резиновые накладки или пластиковый корпус на этом этапе. Действуйте медленно и не прикладывайте усилия к веб-камере.

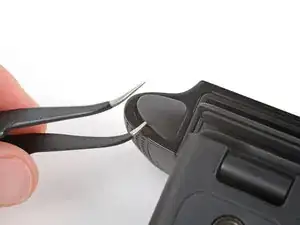

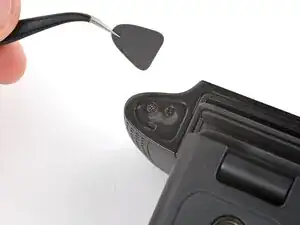

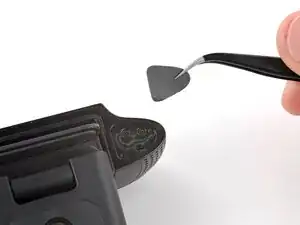

Заведите один из уголков изогнутых пинцетов под одну из резиновых накладок на нижней стороне веб-камеры.
В центре заднего края (наиболее удалённого от объектива) есть небольшое отверстие. Попробуйте вставить туда пинцеты, чтобы не повредить накладку.

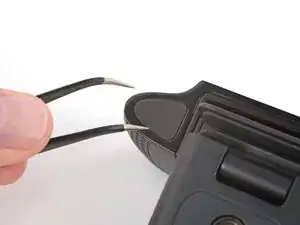

Продвиньте пинцеты дальше под накладку и приподнимите её для снятия.
Шаг 3
Повторите предыдущий шаг, чтобы снять вторую накладку.
Шаг 4

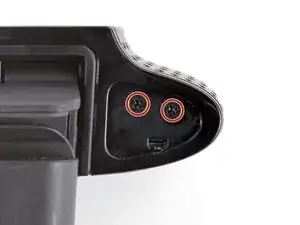

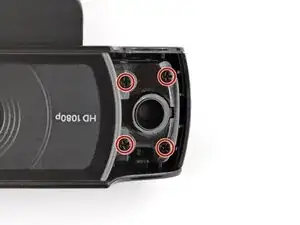

Используйте отвёртку Phillips для снятия четырёх винтов длиной 4,5 мм, крепящих решётки микрофона.
Шаг 5

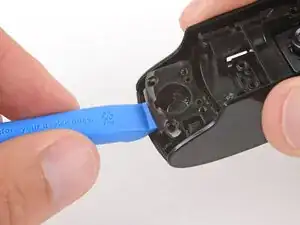

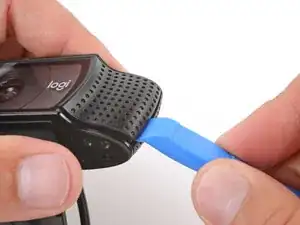

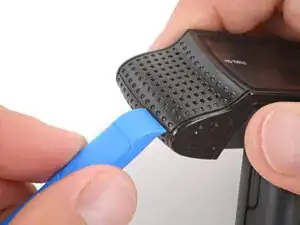

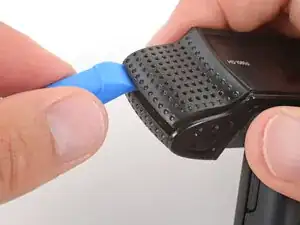

Вставьте инструмент для вскрытия в щель решётки микрофона по внешнему краю веб-камеры.
Продвиньте инструмент для вскрытия вдоль щели, чтобы отстегнуть защёлки.
Если Вы не чувствуете и не слышите отпускания защёлок, извлеките инструмент и попробуйте снова.
Шаг 6

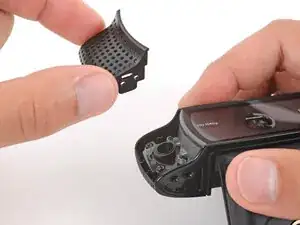

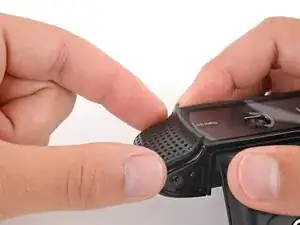

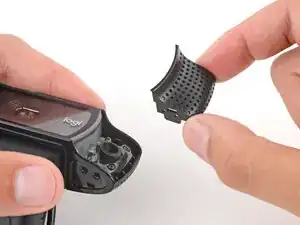

Используйте пальцы, чтобы снять решётку микрофона.
Шаг 7

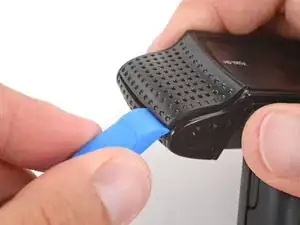

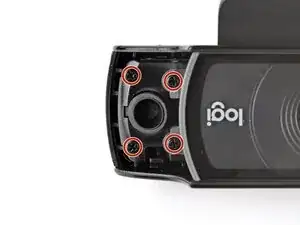

Повторите процедуру, чтобы снять решётку микрофона с другой стороны.
При сборке установите крышки решёток на место и плотно прижмите, чтобы защёлки зафиксировались.
Шаг 8

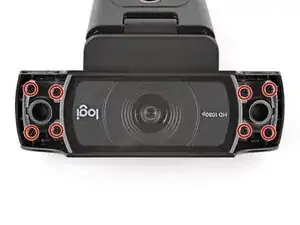

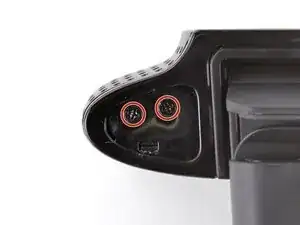

Используйте отвёртку Phillips для снятия восьми винтов длиной 8,0 мм, расположенных по внешним краям и крепящих защиту объектива.
Шаг 9

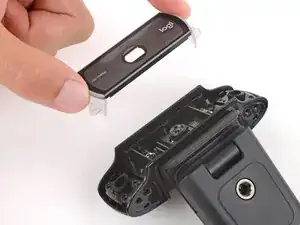

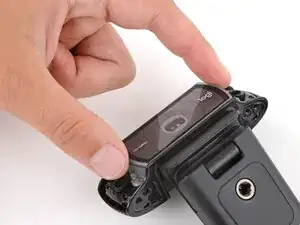

Используйте пальцы, чтобы приподнять и снять защиту объектива.
Шаг 10

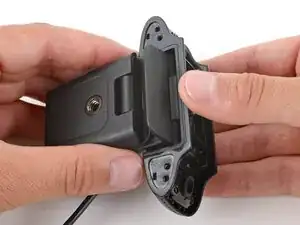

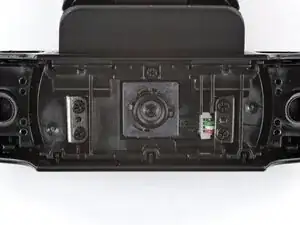

Наклоните основную часть веб-камеры, чтобы петли были полностью открыты.
Шаг 11

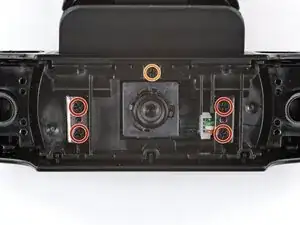

Используйте отвёртку Phillips для снятия пяти винтов, крепящих механизм петель:
Четыре винта длиной 4,8 мм
Один винт длиной 6,0 мм
Шаг 12

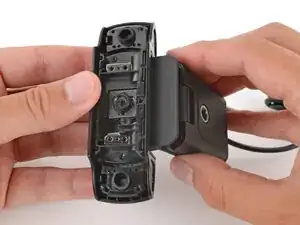

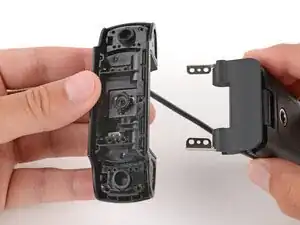

Наклоните крепёжный зажим так, чтобы петли отошли от веб-камеры.
Выдвиньте петли из пазов и снимите крепёжный зажим.
При сборке перед установкой убедитесь, что обе петли полностью открыты.
Шаг 13

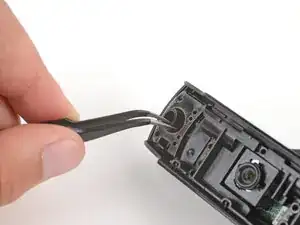

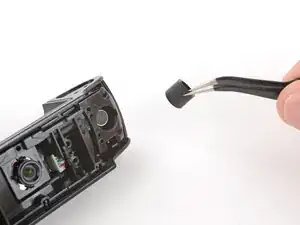

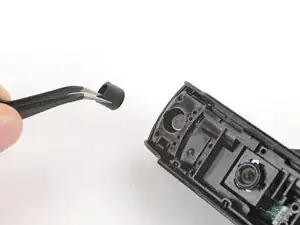

Используйте пинцет или пальцы, чтобы снять две круглые резиновые дистанционные втулки с внешних краёв веб-камеры.
Шаг 14

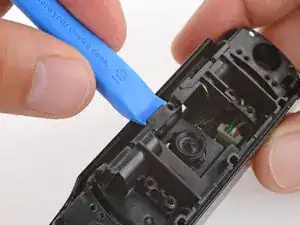

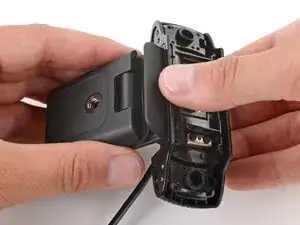

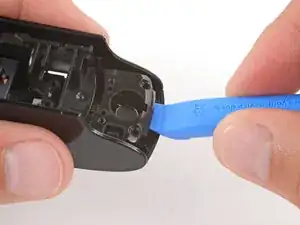

Используйте инструмент для вскрытия, чтобы аккуратно отогнуть и отстегнуть левый, правый и нижний края пластикового внутреннего корпуса.
При сборке вставьте корпус на место и аккуратно нажмите по периметру, чтобы защёлки зафиксировались.
Шаг 15

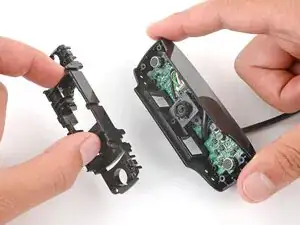

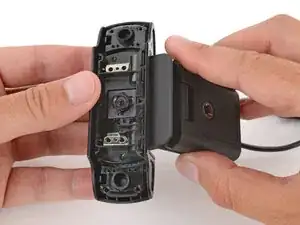

Снимите внутренний корпус.
Шаг 16

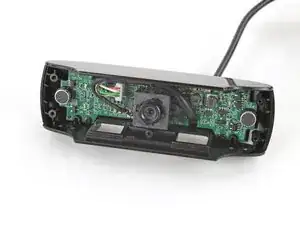

Веб-камера теперь открыта, внутренние компоненты доступны.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
