Замена камеры Logitech Webcam Pro 9000

Данное руководство поможет вам в разборке соединений между камерой и материнской платой.

Шаг 1

Удалите два винта Philips #0 длиной 8 мм на задней крышке.

Материнская плата соединяет две крышки. ПОКА не разделяйте их.

Есть кнопка, которая ослабляется при удалении винтов. Не пугайтесь, если она выпадет.

Удалите четыре винта Philips #0 длиной 6 мм, соединяющих материнскую плату и переднюю крышку.

НЕ разъединяйте провод, соединяющий материнскую плату с передней крышкой.

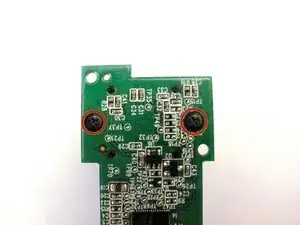

Удалите два винта Philips #0 длиной 8 мм на задней стороне материнской платы.

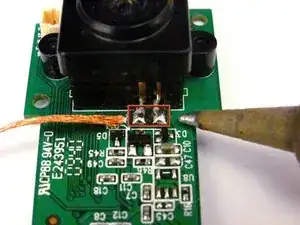

Удалите камеру с материнской платы, распаивая два соединения, как показано.

Перейдите по ссылке, чтобы узнать, как правильно паять и распаивать ваши детали.

Для сборки устройства следуйте этим инструкциям в обратном порядке.
