Замена экрана Dell E193FPc

Разложите монитор лицевой стороной вниз, чтобы были видны винты на задней панели.

Удалите четыре винта с насечкой Phillips #2 длиной 11.9 мм, крепящие подставку к задней части монитора.

Осторожно поднимите и отведите подставку под небольшим углом от монитора.

Найдите два отверстия в нижней части монитора.

Вставьте пластиковый инструмент для вскрытия или лопатку в отверстия и аккуратно разожмите пластик вдоль паза.

Эту операцию значительно легче выполнять вдвоём, одновременно поддевая с каждого отверстия.

Продолжайте поддевать вдоль всего края монитора.

После завершения поддевания пластик частично отойдёт от остальной части монитора.

Не пытайтесь полностью снять переднюю рамку пока что. Рамка всё ещё прикреплена к кнопкам.

Держась за обе рамки вместе, аккуратно переверните монитор так, чтобы он оказался лицевой стороной вниз.

Осторожно поднимите и снимите заднюю крышку с монитора.

Найдите зелёную плату с кнопками интерфейса.

Удалите три винта Phillips #2 длиной 9.71 мм, крепящие плату кнопок к лицевой рамке дисплея.

Отведите внутреннюю часть монитора от передней панели.

Когда монитор лежит лицевой стороной вниз, удалите два винта Phillips #2 длиной 5.81 мм на правой стороне металлического корпуса.

Когда монитор всё ещё лицом вниз, удалите два винта Phillips #2 длиной 5.81 мм на левой стороне корпуса.

Не пытайтесь разъединять корпус. Передняя и задняя части всё ещё соединены проводами.

Используя 5 мм головку для гаек, отвинтите монтажные винты VGA‑разъёма из металлического корпуса.

Когда монитор лицом вниз, аккуратно приподнимите заднюю крышку от остальной части монитора, чтобы получить доступ к плате инвертора и материнской плате.

Помните, что корпус всё ещё удерживается несколькими проводами. Не пытайтесь полностью снять заднюю крышку.

Плата инвертора — это более мелкая плата в углу.

Удалите три винта Phillips #2 длиной 7.69 мм с платы инвертора.

Удалите два заземляющих винта Phillips #2 длиной 7.69 мм, крепящие провод с чёрным разъёмом.

Осторожно отведите плату инвертора от корпуса. Учтите, что плата всё ещё соединена с несколькими компонентами проводами.

Между материнской платой и платой инвертора есть провод. Сожмите обе стороны разъёма и потяните, чтобы вынуть его из гнезда.

Есть ещё один провод, соединяющий плату кнопок с платой инвертора. Отсоедините второй белый разъём.

Третий провод соединяет плату инвертора с платой цепи экрана. Отсоедините чёрный разъём.

Плату инвертора теперь можно полностью снять.

Когда монитор лицом вниз, удалите винт Phillips #2 длиной 5.84 мм с металлического листа.

Теперь вы можете открыть устройство. Будьте осторожны, к материнской плате всё ещё прикреплены провода.

Когда монитор лицом вниз, приподнимите заднюю крышку и положите её лицевой стороной вверх, обнажив материнскую плату.

Удалите пять винтов Phillips #2 длиной 7.7 мм с материнской платы.

Сожмите пластиковый фиксатор в середине материнской платы металлическим пинцетом, одновременно аккуратно поддев другую сторону пластиковым инструментом для поддевания.

Будьте осторожны при использовании металлического пинцета. Убедитесь, что вы не касаетесь каких‑либо металлических частей — на них может оставаться заряд. Разрядите все конденсаторы.

Это проще всего делать, когда материнская плата расположена под металлическим корпусом.

Отсоедините разъём питания от материнской платы.

Отсоедините 4 разъёма, идущие к металлическому корпусу, от материнской платы.

Материнскую плату теперь можно полностью извлечь из корпуса.

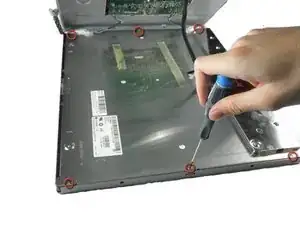

Удалите по три винта Phillips #00 длиной 5.44 мм на каждой стороне передней части металлического корпуса.

Удалите три винта Phillips #00 длиной 3.94 мм с металлического листа вдоль передней металлической рамки.

Осторожно подденьте металлический лист от металлического корпуса и снимите металлическую деталь.

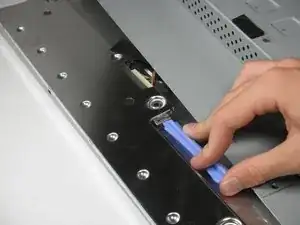

Используйте лопатку, чтобы отжать кожух экрана от металлического корпуса.

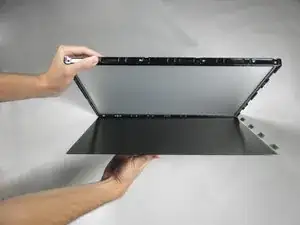

Осторожно отведите экран от металлического корпуса.

Печатная плата по-прежнему будет соединена с металлическим корпусом. Не вырывайте экран, чтобы избежать повреждения платы.

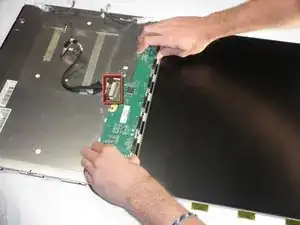

Сожмите разъём и извлеките печатную плату из разъёма в металлическом корпусе.

Используйте обе руки для извлечения печатной платы. Экран прикреплён к плате, поэтому не тяните за экран.
