Замена конденсаторов Dell SP2208WFT

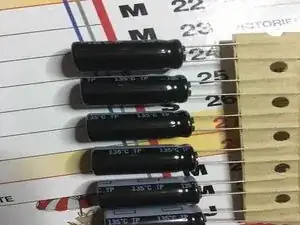

Возьмите 6 конденсаторов 330µF 35В 135°

Обратите внимание на высоту: не более 20 мм.

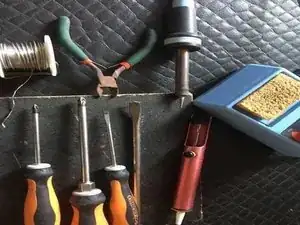

Вам понадобятся все инструменты, показанные на фотографиях:

Плоская отвертка, одна большая и одна меньшая

Крестовая отвертка, одна большая и одна меньшая

Паяльник с тонким жалом

Припой

Кусачки малые

Отсос для припоя

Терпение...

Корпус экрана внешне состоит из 4 частей: СЕРОЙ ПЕРЕДНЕЙ панели, защёлкивающейся на ЧЁРНОМ ОКАНТОВАНИИ, которое само фиксируется к ЗАДНЕЙ КРЫШКЕ изнутри, и ПОДСТАВКИ или ножки в зависимости от Вашей установки.

Отщёлкните переднюю панель от чёрного обрамления; проще всего начать рядом с углом, используя маленькую плоскую отвертку.

Будьте осторожны — пластик хрупкий...

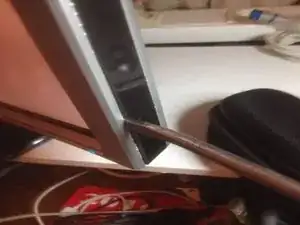

Когда передняя панель слегка отщёлкнута, можно использовать большую плоскую отвертку, чтобы отделить остальную часть чёрного обрамления от передней панели, при этом следите, чтобы не оставить много следов от открытия и, главное, не сломать фиксаторы.

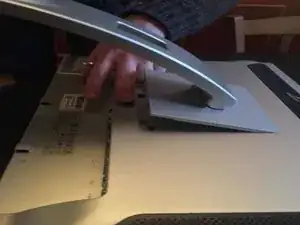

Передняя панель теперь полностью отщёлкнута; положите экран (стеклом вниз) на стол, следя, чтобы передняя панель не защёлкнулась снова, затем снимите подставку/ножку с экрана.

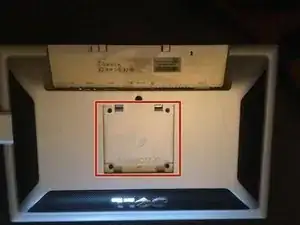

Под креплением подставки Вы обнаружите 4 больших чёрных винта. Возьмите большую крестовую отвертку и выкрутите их. Теперь Вы можете снять заднюю крышку.

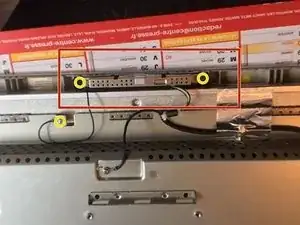

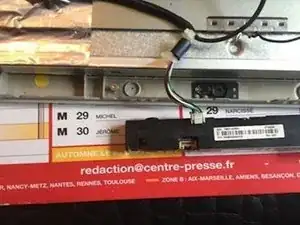

Отключите различные разъёмы, возьмите маленькую крестовую отвертку, снимите веб-камеру и отсоедините её.

Отключите USB-хаб, кабель и другой разъём кабеля веб-камеры.

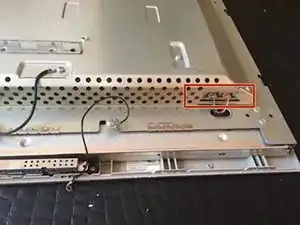

Также у Вас есть четыре других разъёма для отключения, расположенные вверху и внизу справа, как на фото.

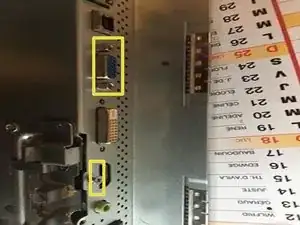

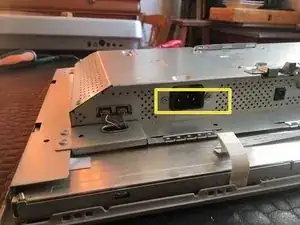

Снимите винты с разъёма питания и с портов HDMI, VGA и DVI, если они есть.

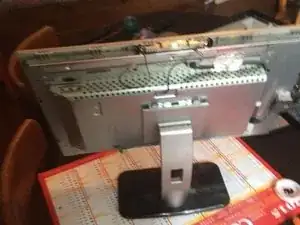

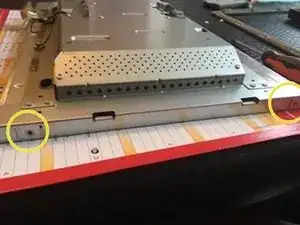

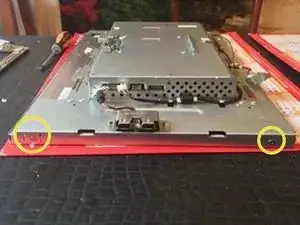

С каждой стороны, по бокам экрана, есть по 2 винта, всего 4 — выкрутите их.

Приступает самая деликатная часть ремонта. Вы собираетесь отключить самый хрупкий кабель от экрана.

Учтите, что ошибки недопустимы: если разъём видеокабеля сломается, экран будет безвозвратно повреждён.

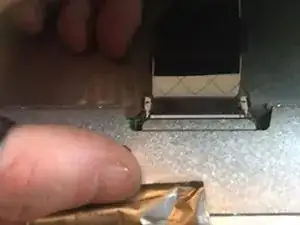

Между металлической крышкой и экраном находится видеокабель, который необходимо отсоединить. Нажмите по обеим сторонам шлейфа к центру и слегка опустите экран, чтобы вынуть шлейф.

С первого раза может не получиться — действуйте спокойно и постепенно.

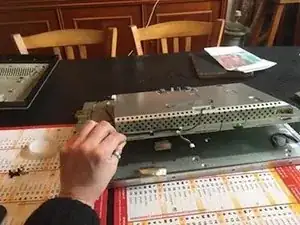

После отсоединения шлейфа Вы можете снять металлическую крышку с экрана. Отлично — самая трудная часть позади...

Возьмите металлическую крышку.

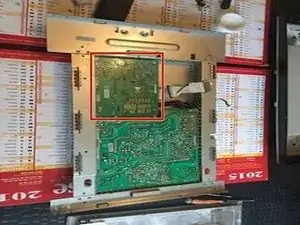

Снимите 4 винта с меньшей из двух плат (видеоплата).

Отключите единственный подключённый разъём.

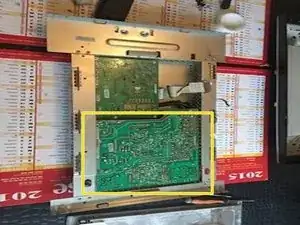

Теперь можно выкрутить винты с другой электронной платы (плата питания).

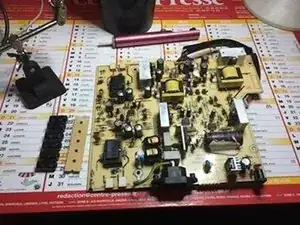

Сначала Вы должны ОПРЕДЕЛИТЬ неисправные конденсаторы... Как? В данном конкретном случае всё просто: поскольку конденсатор подвергся температуре выше 105°C внутри экрана, он взорвался (вздулся).

Когда экран работает несколько часов, платы плохо вентилируются, а эти конденсаторы расположены рядом с радиатором или слишком близко к нему. Но будьте осторожны: это не универсальное правило для проверки конденсатора.

Если верхушка конденсатора не плоская, он неисправен. Пример на фото отмечен красным кружком.

Функционирующие конденсаторы отмечены зелёными кружками.

Радиаторы отмечены жёлтыми кружками.

Тщательно осмотрите плату, найдите конденсаторы с выпуклой верхней частью, отметьте маркером их расположение и полярность, даже если полярность указана на плате Dell — не все производители так внимательны...

Идентификация перед разборкой — хорошая привычка, чтобы избежать неприятных сюрпризов при сборке.

После замены шести конденсаторов можно прикрутить плату питания обратно и выполнить шаги инструкции в обратном порядке...

Будьте внимательны, не забудьте заново подключить все разъёмы.

Надеюсь, Ваш Dell SP2208wft прослужит долго. Не выбрасывайте — ремонтируйте!!! У Вас получится!!!
