Замена ZIF‑разъёма ЖК‑экрана Acer S200HL

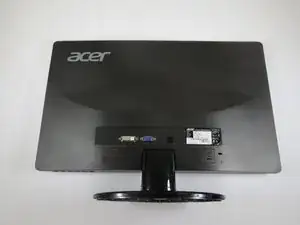

Положите экран монитора лицевой стороной вниз.

Удерживайте основание подставки одной рукой, а нижнюю часть монитора — другой рукой.

Оттяните подставку от монитора.

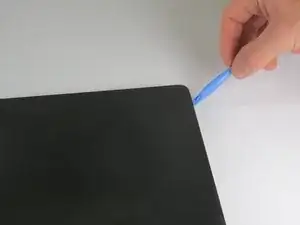

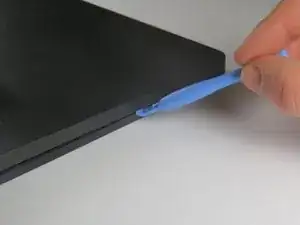

Используйте пластиковый инструмент для вскрытия, чтобы поддеть заднюю панель от передней панели.

Начните с одного участка зазора и поддевайте вдоль всего монитора, чтобы освободить защёлки, удерживающие панели вместе.

На левой и правой сторонах по четыре защёлки, на верхней и нижней — по пять.

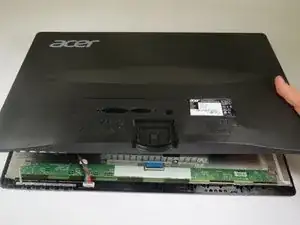

Аккуратно отведите заднюю панель от монитора.

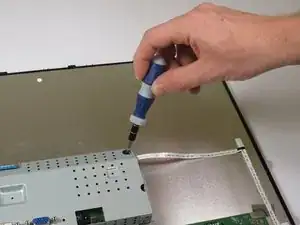

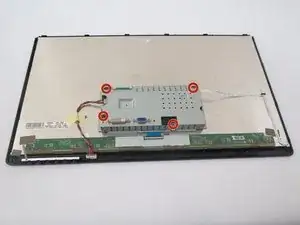

Открутите четыре винта Phillips #2 длиной 7,5 мм, соединяющие материнскую плату с металлическим корпусом.

Не теряйте винты. Магнитный коврик удобен для хранения винтов в одном месте.

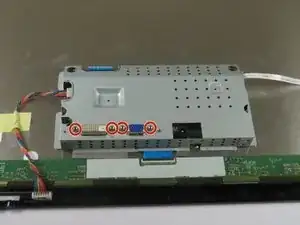

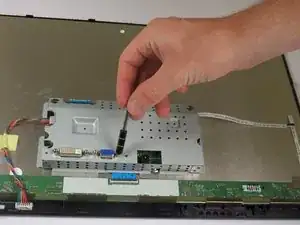

Снимите четыре шестигранных винта длиной 10 мм.

Аккуратно поднимите корпус материнской платы от монитора.

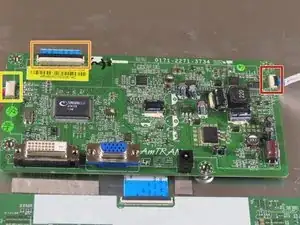

Дальнейшие шаги содержат инструкции по снятию трёх разъёмов, показанных на изображении.

Разъём ленты без предохранителя

ZIF‑разъёмы

Разъём объединённого кабеля

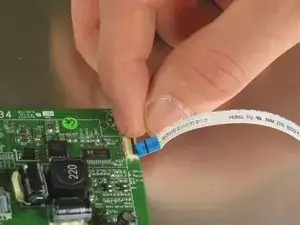

Поднимите чёрную защёлку, чтобы освободить маленький ленточный разъём (разъём «без предохранителя») от материнской платы.

Разъём немедленно освободится от материнской платы.

Поднимите чёрную защёлку, чтобы освободить большой ленточный разъём (ZIF‑разъём) от материнской платы.

Разъём немедленно освободится от материнской платы.

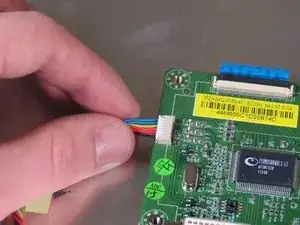

Осторожно потяните разъём объединённого кабеля от материнской платы.

Аккуратно приподнимите материнскую плату, чтобы извлечь её из монитора.

Медленно снимите ленту с ZIF‑разъёма и с корпуса монитора.

Поднимите чёрную защёлку, чтобы освободить ZIF‑разъём.

Разъём немедленно освободится от монитора.
