Замена материнской платы Dell E193FPc

Положите монитор экраном вниз так, чтобы были видны задние винты.

Снимите четыре винта Phillips #2 длиной 11.9 мм, крепящие подставку к задней части монитора.

Осторожно приподнимите и отведите подставку под небольшим углом от монитора.

Найдите два отверстия внизу монитора.

Вставьте в отверстия пластиковый инструмент для вскрытия или лопатку и осторожно отожмите пластик по пазу.

Эту задачу значительно проще выполнять вдвоём, одновременно приподнимая с каждого отверстия.

Продолжайте отжимать вдоль всего края монитора.

После завершения отжатия пластик частично отойдёт от корпуса монитора.

Пока не пытайтесь полностью снимать переднюю рамку. Рамка по-прежнему прикреплена к кнопкам.

Держа рамки вместе, осторожно переверните монитор так, чтобы он снова оказался экраном вниз.

Осторожно приподнимите и снимите заднюю крышку с монитора.

Найдите зелёную плату интерфейсных кнопок.

Снимите три винта Phillips #2 длиной 9.71 мм, крепящие плату интерфейсных кнопок к панели дисплея.

Отведите внутреннюю часть монитора от передней панели.

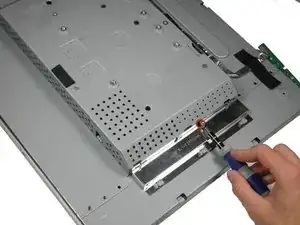

При положении монитора лицом вниз удалите два винта Phillips #2 длиной 5.81 мм на правой стороне металлического корпуса.

При положении монитора лицом вниз удалите два винта Phillips #2 длиной 5.81 мм на левой стороне корпуса.

Не пытайтесь разъединить корпус. Он всё ещё удерживается проводами, соединяющими переднюю и заднюю части.

С помощью торцевого ключа на 5 мм отвинтите монтажные винты VGA-порта от металлического корпуса.

При положении монитора лицом вниз осторожно приподнимите заднюю крышку, чтобы обнажить инверторную плату и материнскую плату.

Помните, что корпус всё ещё удерживается несколькими проводами. Не пытайтесь полностью снять заднюю крышку.

Инверторная плата — это меньшая плата в углу.

Снимите три винта Phillips #2 длиной 7.69 мм с инверторной платы.

Снимите два заземляющих винта Phillips #2 длиной 7.69 мм с провода с чёрным разъёмом.

Осторожно отведите инверторную плату от корпуса. Учтите, что плата всё ещё соединена с несколькими компонентами проводами.

Между материнской платой и инверторной платой есть провод. Сожмите обе стороны разъёма и потяните, чтобы извлечь его из гнезда.

Есть ещё один провод, соединяющий плату кнопок с инверторной платой. Отсоедините второй белый разъём.

Третий провод соединяет инверторную плату с платой экранной схемы. Отсоедините чёрный разъём.

Инверторную плату теперь можно полностью снять.

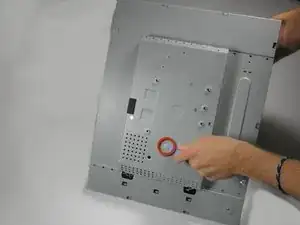

При положении монитора лицом вниз снимите винт Phillips #2 длиной 5.84 мм с металлической пластины.

Теперь вы можете открыть устройство. Будьте осторожны, к материнской плате всё ещё прикреплены провода.

При положении монитора лицом вниз поднимите заднюю крышку и положите её лицевой стороной вверх, обнажив материнскую плату.

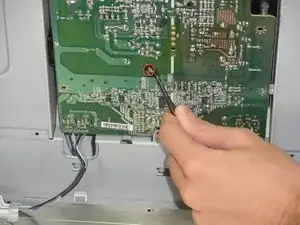

Снимите пять винтов Phillips #2 длиной 7.7 мм с материнской платы.

Сожмите пластиковый защёлк в середине материнской платы металлическими пинцетами, одновременно осторожно поддевая другую сторону пластиковым инструментом для поддёма.

Будьте осторожны при использовании металлических пинцетов. Следите, чтобы они не касались металлических частей, так как на них может оставаться заряд. Разрядите все конденсаторы.

Это проще всего делать, когда материнская плата расположена под металлическим корпусом.

Отсоедините разъём питания от материнской платы.

Отсоедините 4 разъёма, идущих к металлическому корпусу, от материнской платы.

Материнскую плату теперь можно полностью извлечь из корпуса.
