Ремонт мерцающей панели Dell U2711 из‑за окисленных контактов
У монитора Dell U2711 возникает проблема со спутанными контактами из‑за коррозии. Симптом — мерцающий экран. Постукивание по верхней части монитора может временно устранить симптом, но долговременное решение — очистка контактов.
Проблема показана в этом видео:
https://www.youtube.com/watch?v=_En6ih88...
Шаг 1
Положите дисплей лицевой стороной вниз на стол. Рекомендуется положить полотенце, чтобы защитить стол и дисплей от царапин.
Выкрутите четыре шестигранных винта, которые крепят подставку.
Шаг 2

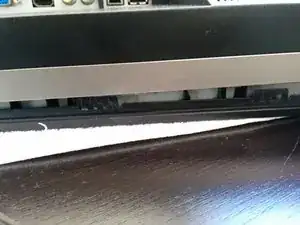

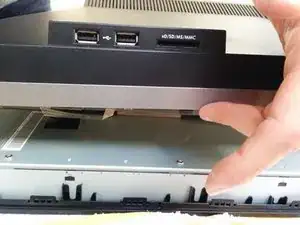

Начиная с противоположной стороны от кнопок, подденьте лицевую рамку дисплея медиатором.
Потребуется приложить некоторое усилие.
Не поднимайте заднюю панель выше двух сантиметров. На стороне с кнопками находятся тонкие гибкие кабели, которые могут быть повреждены.
Будьте особенно осторожны возле кнопок, чтобы не повредить кабель.
Шаг 3

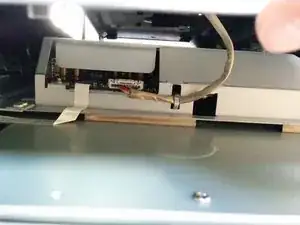

Отключите USB‑кабель картридера.

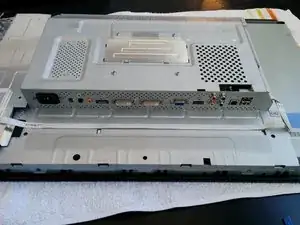

Снимите заднюю крышку.
Шаг 4
Снимите блестящую накладку в центре.
Шаг 5

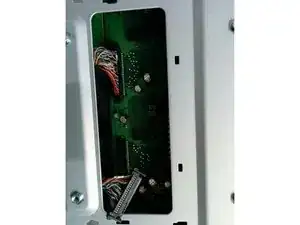

Под крышкой находятся два чёрных разъёма.
Отключите оба и обработайте контактным спреем.
Подключите оба обратно.
Соберите дисплей.
Это должно решить проблему на некоторое время. Учтите, что коррозия может появиться снова через несколько месяцев.
Шаг 6
Теперь выкрутите два винта боковой панели.
Аккуратно отведите плоские кабели от панели.
снимите панель.
Шаг 7

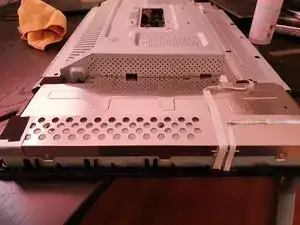

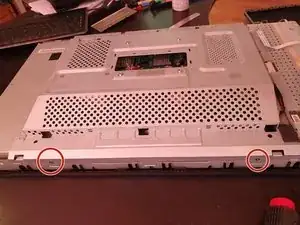

Снимите четыре винта, удерживающие основной металлический корпус.

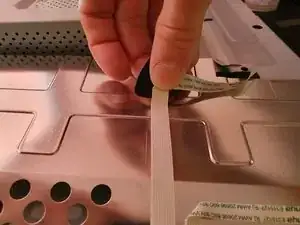

Осторожно отодвиньте плоский кабель, приклеенный к правой стороне экрана.

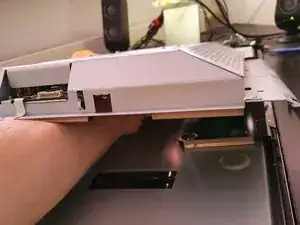

Поднимите металлический корпус с правой стороны.
Шаг 8

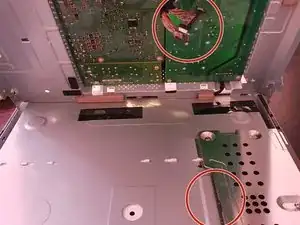

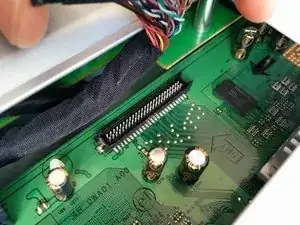

Обработайте эти разъёмы контактным спреем также.
Соберите всё обратно.
Заключение
Чтобы снова собрать устройство, выполните эти инструкции в обратном порядке.
