Замена модуля дисплея монитора Acer X191

Положите монитор на ровную поверхность экраном вниз.

Используйте Phillips #1, чтобы выкрутить 4 винта длиной 10,2 мм, которые крепят подставку к задней панели.

Снимите подставку с задней панели, потянув её вверх.

Выкрутите 2 винта Phillips #1 длиной 9,8 мм, которые крепят заднюю крышку к монитору.

Обойдите монитор по периметру, вставляя плоскую отвёртку в зазор между передней и задней крышками, и подденьте их.

Повернуть отвёртку может помочь, но при этом легко повредить пластик, ничего не выиграв. Будьте осторожны.

Оптимально поддевать в местах с небольшими зазорами — там расположены фиксирующие механизмы.

Если поддевать в правильных местах, Вы должны услышать щелчок, и задняя крышка немного поднимется.

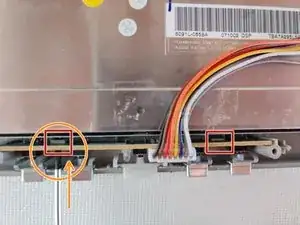

Выделены места расположения фиксирующих механизмов задней крышки. Поддевайте в этих местах для лучшего результата.

Правая сторона монитора.

Верхняя часть монитора.

Левая сторона монитора.

На нижней стороне будьте осторожны, не поддевайте кнопки монитора.

Места расположения фиксирующих механизмов на нижней стороне монитора.

После этого задняя крышка монитора полностью снимается.

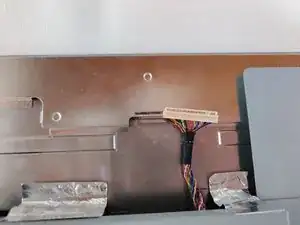

Снимите 2 куска жёлкой ленты.

На нижнем куске с нижней стороны находится тонкий металлический лист, который также нужно снять, если он не отделился вместе с лентой.

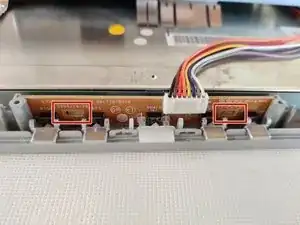

Плата кнопок крепится к передней рамке двумя пластиковыми фиксирующими механизмами.

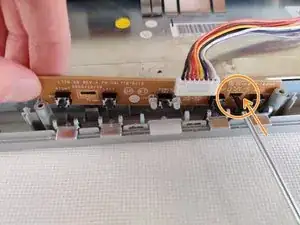

Чтобы снять её, вставьте плоскую отвёртку в зазор, отодвиньте фиксатор немного назад и одновременно потяните плату вверх.

Мне было удобнее делать по одной стороне за раз.

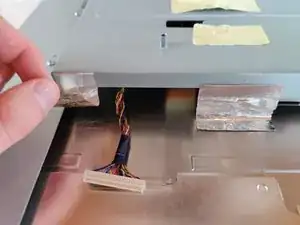

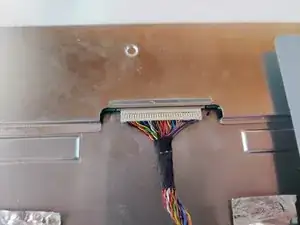

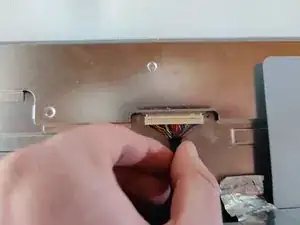

Отсоедините разъём с группой проводов, ведущих к верхней части монитора. Удерживая чёрную ленту, которая связывает все провода вместе, аккуратно потяните.

Тяните равномерно по всем проводам. Для этого вытягивайте прямо, без наклона. Небольшое покачивание может помочь, но будьте осторожны.

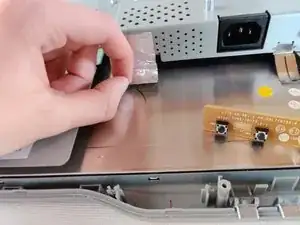

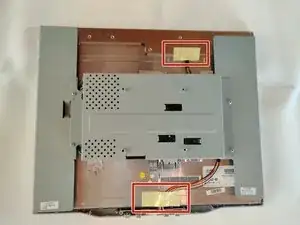

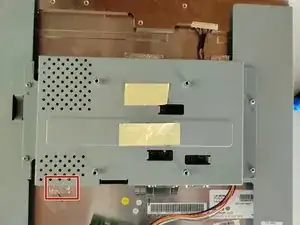

Снимите нижнюю фольгированную ленту с обратной стороны ЖК-матрицы.

Сохраните её. Она помогает отводить статическое электричество на землю во время работы экрана. Рекомендуется оставить ту часть ленты, которая прикреплена к экранке.

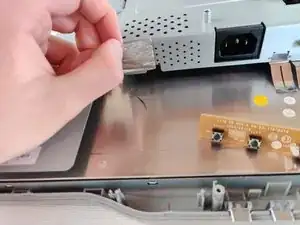

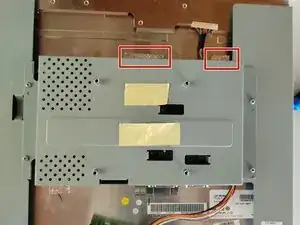

Снимите оставшиеся 2 куска фольгированной ленты с обратной стороны ЖК-матрицы.

Сохраните куски фольгированной ленты. Они помогают отводить статическое электричество на землю во время работы монитора. Рекомендуется оставить одну сторону прикреплённой к экранке.

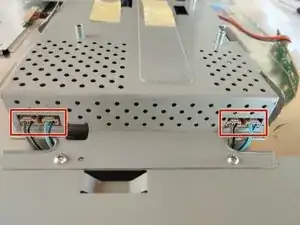

Отсоедините 4 разъёма, которые подают питание от платы питания на ЖК-матрицу.

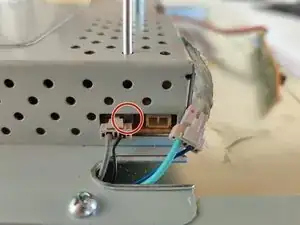

На разъёмах имеются пластиковые фиксирующие язычки, а ограниченное пространство затрудняет их извлечение.

На следующем шаге показан способ удаления без особых усилий.

Вставьте плоскую отвёртку в отверстия в верхней части экранки. Поместите наконечник между разъёмом и гнездом и медленно выдвиньте разъём из гнезда.

Будьте очень осторожны, чтобы нажимать не на гнездо, а на разъём, желательно на фиксирующий язычок.

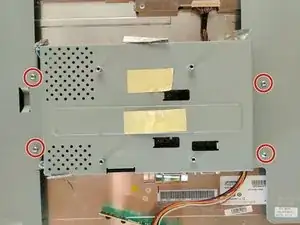

Используйте Phillips #1, чтобы выкрутить 4 винта длиной 8,5 мм, которые крепят экранку к модулю дисплея.

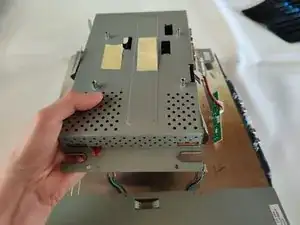

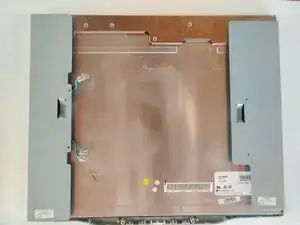

Осторожно потяните экранку вверх.

Плата питания и логическая плата находятся внутри экранки.
