Замена блока питания монитора Dell 1907FPc

Аккуратно положите монитор лицевой стороной вниз на ровную поверхность, позаботившись о защите дисплея.

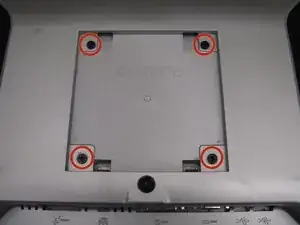

Снимите четыре винта с крестообразным шлицем Phillips #2, длиной 10 мм, с задней панели.

Переверните монитор на лицевую сторону, чтобы дисплей был обращён к вам.

Используйте лопатку, чтобы снять переднюю рамку, отщёлкивая её против часовой стрелки, начиная с правого нижнего угла и заканчивая панелью кнопок.

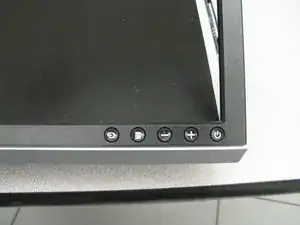

Медленно отщёлкните рамку вокруг кнопок.

Будьте осторожны — не снимайте рамку полностью, так как панель кнопок подключена к монитору шлейфом.

Осторожно переверните монитор обратно, следя за тем, чтобы передняя рамка оставалась на месте.

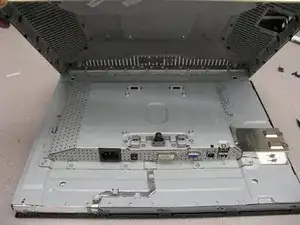

Снимите заднюю крышку с остальной части монитора.

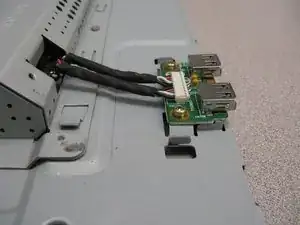

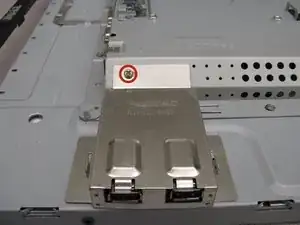

Найдите заглушку порта USB на правой стороне монитора.

Выверните один винт с крестообразным шлицем Phillips #2, длиной 5 мм.

Снимите заглушку порта USB, сдвинув её наружу и от корпуса монитора.

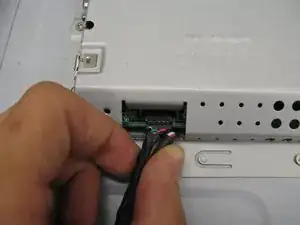

Отключите USB-порты, аккуратно схватив и потянув за разъём.

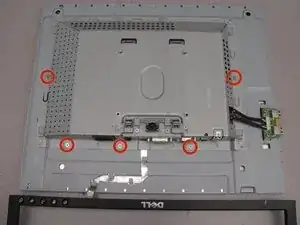

Снимите пять винтов с крестообразным шлицем Phillips #2, длиной 5 мм, с задней панели.

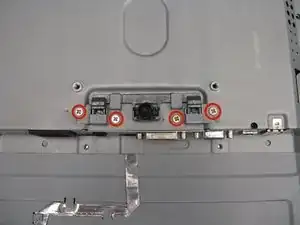

Выверните четыре винта с крестообразным шлицем Phillips #2, длиной 4 мм, которые крепят механизм отпирания крепления подставки к панели.

Отложите этот механизм в сторону, стараясь сохранить его сборку целой.

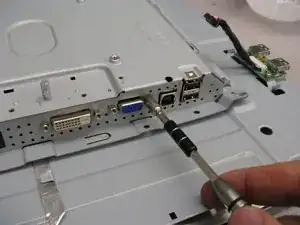

Используйте гаечный ключ на 5 мм, чтобы выкрутить четыре стоечные винта длиной 12 мм, которые закрепляют видеоконнекторы на панели.

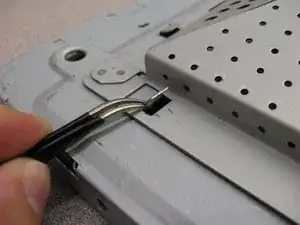

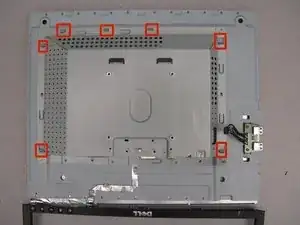

Используйте пинцет, чтобы поднять семь фиксаторов, удерживающих заднюю панель на корпусе монитора.

Если фиксаторы прижаты слишком туго, используйте лопатку, чтобы поддеть их, а затем доведите до конца при помощи пинцета.

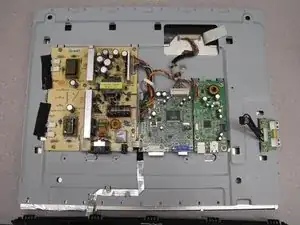

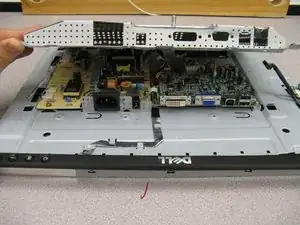

Поднимите заднюю панель, чтобы снять её с остальной части монитора.

Будьте осторожны: края задней панели могут быть очень острыми.

В блоке питания находятся несколько больших конденсаторов (они выглядят как маленькие цилиндры), которые могут ударить током при разряде. Не прикасайтесь к ним во время работы.

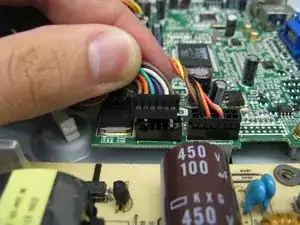

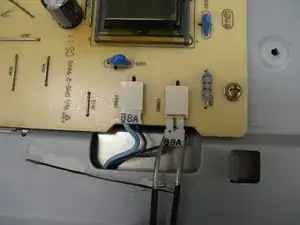

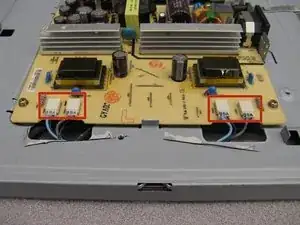

Используйте пинцет, чтобы отсоединить четыре разъёма от платы блока питания.

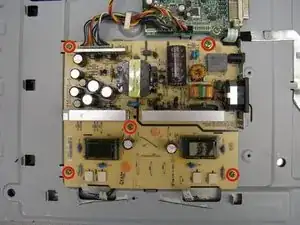

Снимите пять винтов с крестообразным шлицем Phillips #2, длиной 7 мм, с платы блока питания.

Откройте зажим, фиксирующий провода, соединяющие плату питания и плату видео.

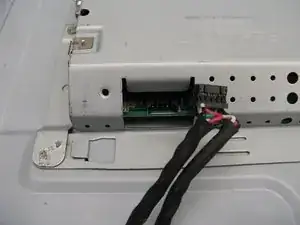

Осторожно отсоедините разъём, идущий от видео платы к плате блока питания.

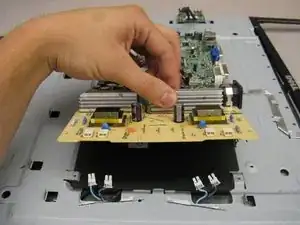

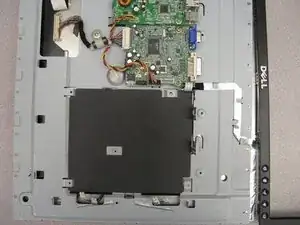

Плата блока питания теперь может быть извлечена.
