Замена блока питания монитора Dell 1908FPb

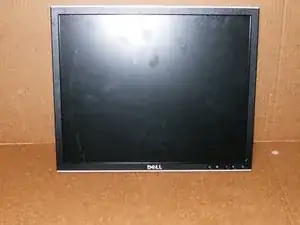

Вот LCD-монитор Dell 1908FPb без подставки.

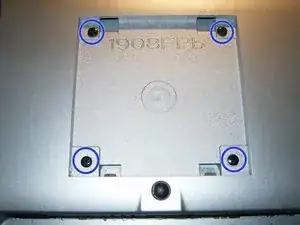

Удалите четыре (4) винта с крестовой шлицевой головкой с задней панели монитора.

Эти четыре (4) винта — машинные винты M3x10.

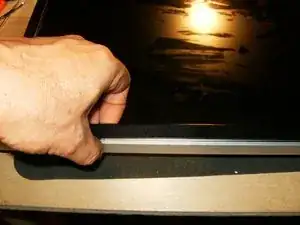

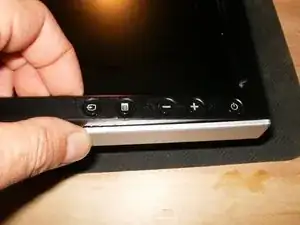

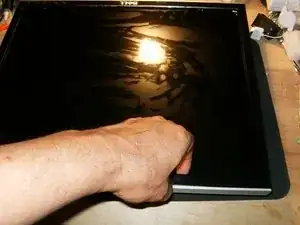

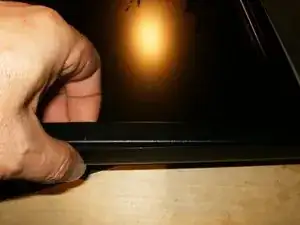

Начните снимать переднюю рамку. Она защёлкивается и может быть снята, если вставить кончики пальцев между рамкой и LCD-панелью.

Сейчас просто отщёлкните рамку.

Продолжайте отщёлкивать рамку полностью по периметру, оставив сторону с кнопками последней.

Отщёлкните рамку у панели кнопок последней. Пока не пытайтесь поднимать рамку вверх.

Шлейф от панели кнопок по-прежнему присоединяет рамку к монитору.

Когда рамка ослаблена, но всё ещё на месте, переверните монитор вверх дном.

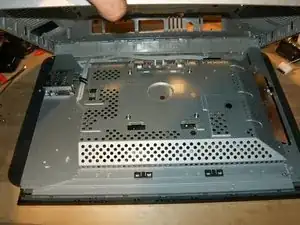

Снимите заднюю крышку монитора и отложите её в сторону.

Если задняя крышка плохо снимается, убедитесь, что передняя рамка полностью отщёлкнута.

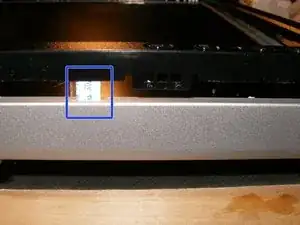

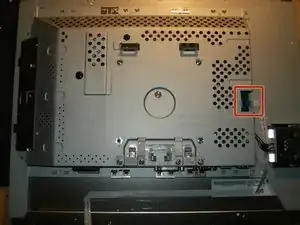

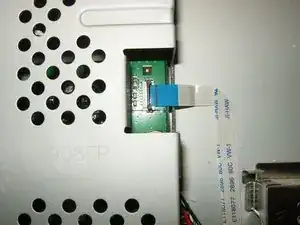

Вот разъём для кабеля от панели кнопок.

Отсоедините кабель, просто откинув чёрную защёлку в сторону, противоположную кабелю.

Снятие кабеля позволит демонтировать переднюю рамку.

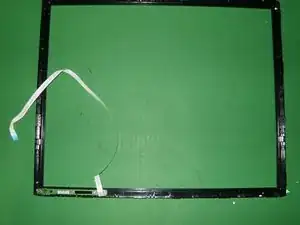

Снимите переднюю рамку и отложите её в сторону.

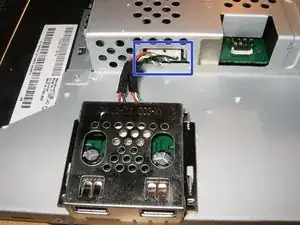

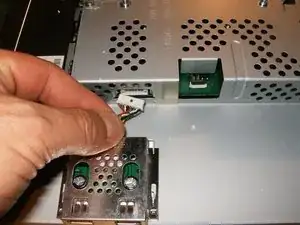

Далее отключите USB-порты.

Этот разъём просто вытягивается. Тяните за сам разъём, а не за провода.

Далее идёт крышка кабелей CCFL.

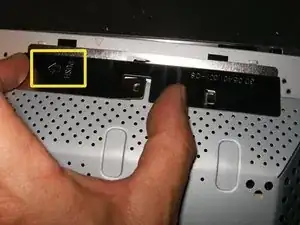

Поднимите средний фиксатор,

и сдвиньте крышку в направлении, противоположном направлению указанной стрелки.

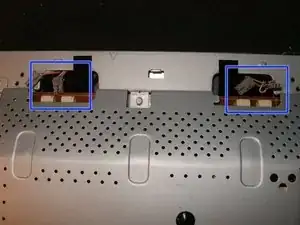

Теперь крышка может быть снята. Ясно видны разъёмы инвертора и ламп подсветки. В этом мониторе используются четыре (4) трубки.

Используйте отвертку (или ногти), чтобы поднять фиксатор,

и отсоедините провод от разъёма.

Снимите все четыре (4) разъёма.

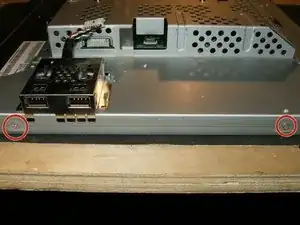

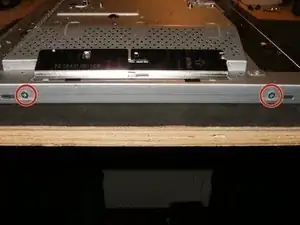

Удалите два винта с крестовой шлицевой головкой с правой стороны панели.

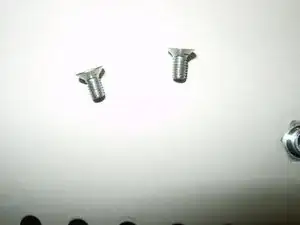

Винты — M2x5.

Удалите два винта с крестовой шлицевой головкой с левой стороны панели. Они идентичны правой стороне.

Пока не снимайте металлический корпус с панели. Сдвиньте его вверх в направлении стрелки — это сделает разъём данных дисплея более доступным.

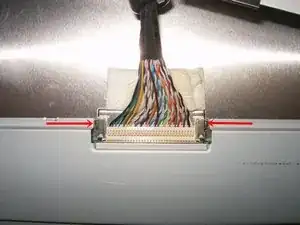

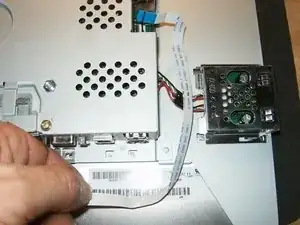

Чтобы снять разъём, сожмите оба металлических зажима вместе. Снимите кабель, аккуратно потянув за разъём, а не за кабель.

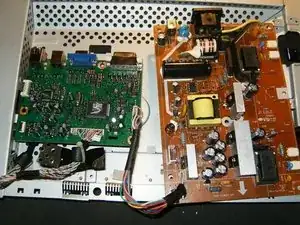

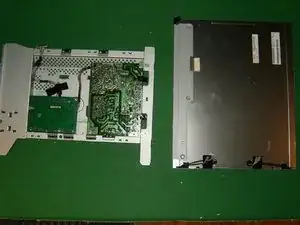

Теперь панель и металлический корпус можно разделить. Блок питания и видеоплата находятся внутри металлического корпуса.

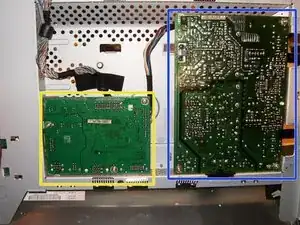

Это блок питания,

и видеоплата.

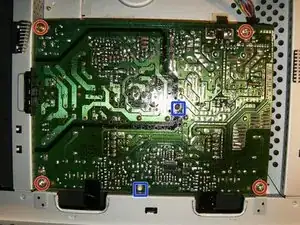

Блок питания закреплён четырьмя винтами с крестовой шлицевой головкой и двумя пластиковыми стойками.

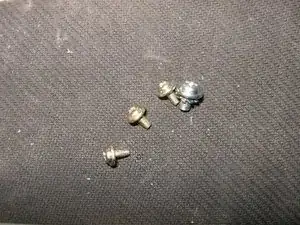

Снимите четыре винта. Три из них — латунного цвета M3x5, нижний левый — никелированного цвета M4x5 и служит заземляющим винтом.

Чтобы ослабить пластиковые стойки, используйте плоскогубцы с тонкими губками (или аналогичный инструмент) и сожмите верхушки, чтобы освободить плату. Как только она освободится, переверните её на видеоплату.

Кабель от блока питания к видеоплате трудно снять. Чтобы разъём не сломался, возможно потребуется снять разъём с видеоплаты. Для этого снимите видеоплату.

Удалите три винта с крестовой шлицевой головкой. Они M3x5.

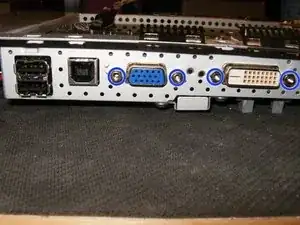

Снимите четыре стойки. Две у VGA-разъёма и две у DVI-разъёма.

Используйте плоскогубцы или головку на 4 мм, чтобы снять стойки.

Снимите видеоплату из металлического корпуса. После этого появится удобный доступ к кабелю при перевёрнутых блоке питания и видеоплате.

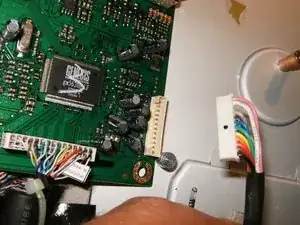

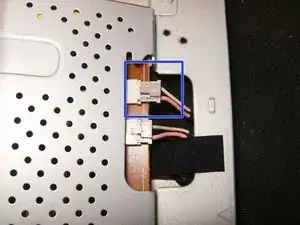

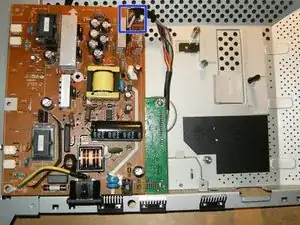

Отключите разъём блока питания от видеоплаты.

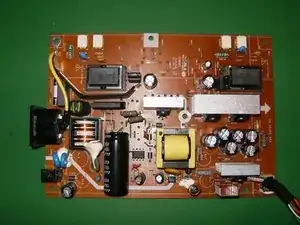

Теперь блок питания можно либо заменить, либо отремонтировать.
