Замена материнской платы ЖК-монитора Acer S200HL

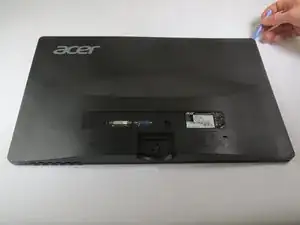

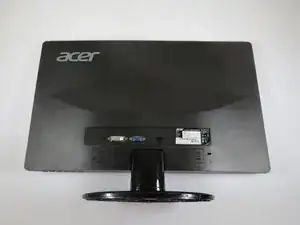

Установите экран монитора вверх дном.

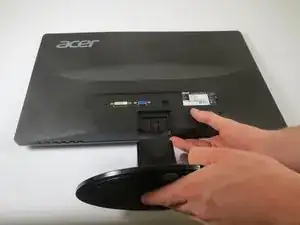

Крепко удерживайте основание подставки одной рукой, а нижнюю часть монитора — другой.

Отсоедините подставку от монитора.

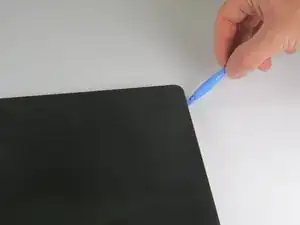

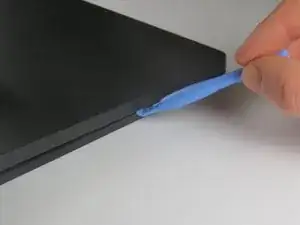

Воспользуйтесь пластиковой вскрывающей лопаткой, чтобы отсоединить заднюю панель от передней.

Начните с одной точки шва и пройдитесь лопаткой вдоль всего края монитора для наилучшего результата.

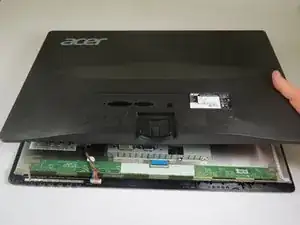

Аккуратно отогните заднюю панель от монитора.

Следите за тем, куда вы кладете винты. Отлично подойдёт магнитный коврик, чтобы хранить винты в одном месте.

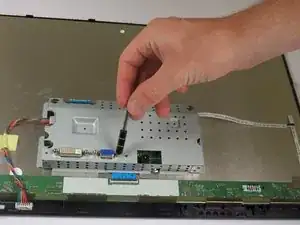

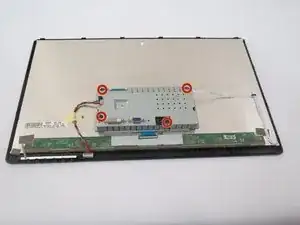

Выкрутите четыре винта Phillips #2 длиной 7,5 мм, крепящих материнскую плату к металлическому корпусу.

Выкрутите четыре шестигранных винта длиной 10 мм.

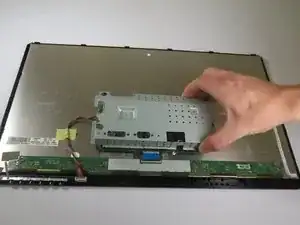

Аккуратно поднимите корпус материнской платы от монитора.

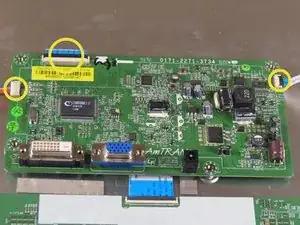

На следующих шагах, отмеченных жёлтым цветом, указываются места отсоединения трёх разъёмов, показанных на изображении.

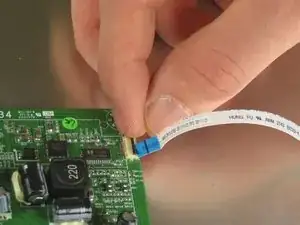

Поднимите чёрную защёлку, чтобы освободить маленький ленточный разъём (разъём No Fuss Ribbon Cable) от материнской платы.

Разъём сразу же отсоединится от материнской платы.

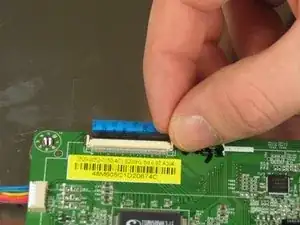

Поднимите чёрную защёлку, чтобы освободить большой ленточный разъём (ZIF-разъём).

Разъём сразу же отсоединится от материнской платы.

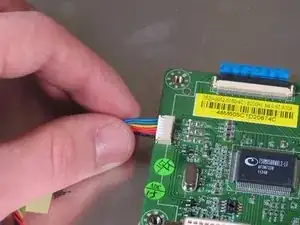

Осторожно потяните разъём жгута проводов в сторону, чтобы отключить его от материнской платы.

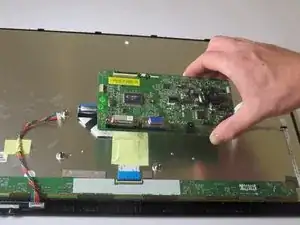

Аккуратно поднимите материнскую плату, чтобы извлечь её из монитора.
