Замена инверторной платы Dell E193FPc

Положите монитор лицевой частью вниз так, чтобы винты на задней панели были доступны.

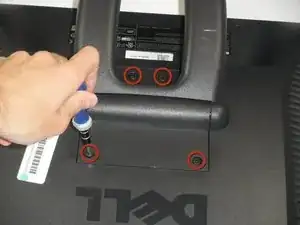

Снимите четыре винта Phillips #2 длиной 11,9 мм, фиксирующие подставку к задней части монитора.

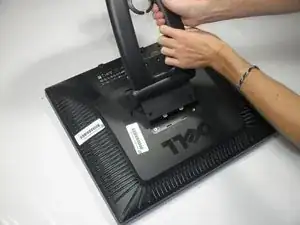

Осторожно приподнимите и отведите подставку под небольшим углом от монитора.

Найдите два отверстия в нижней части монитора.

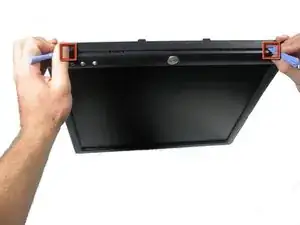

Вставьте пластикoвый монтажный инструмент или лопатку в отверстия и аккуратно подденьте пластик вдоль паза.

Эту операцию значительно проще выполнять вдвоём, одновременно поддевая в каждом отверстии.

Продолжайте поддевать вдоль всего края монитора.

После поддевания пластик частично отойдёт от остальной части корпуса монитора.

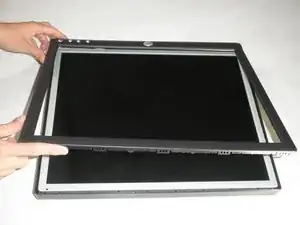

Не пытайтесь полностью снять переднюю рамку. Рамка всё ещё прикреплена к кнопкам.

Держа рамки вместе, аккуратно переверните монитор так, чтобы он оказался лицевой частью вниз.

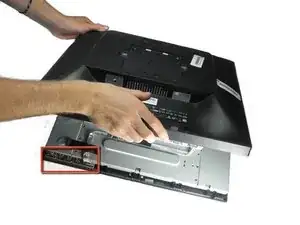

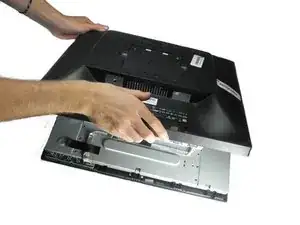

Осторожно приподнимите и снимите заднюю крышку с монитора.

Найдите зелёную плату интерфейсных кнопок.

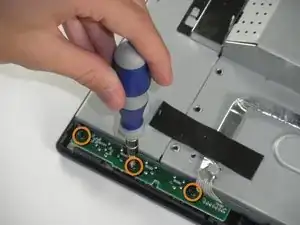

Снимите три винта Phillips #2 длиной 9,71 мм, крепящие плату интерфейсных кнопок к окантовке дисплея.

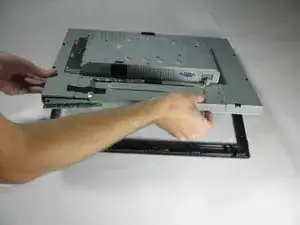

Отведите внутреннюю часть монитора от передней крышки.

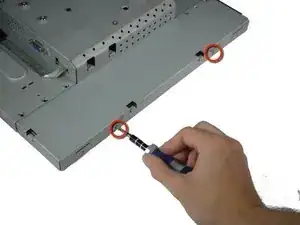

При лицевой стороне монитора вниз снимите два винта Phillips #2 длиной 5,81 мм на правой стороне металлического корпуса.

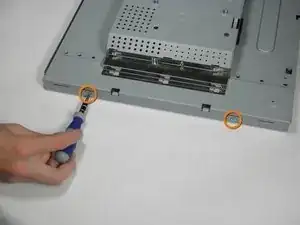

При лицевой стороне монитора вниз снимите два винта Phillips #2 длиной 5,81 мм на левой стороне корпуса.

Не пытайтесь разъединить корпус силой. Передняя и задняя части всё ещё удерживаются проводами.

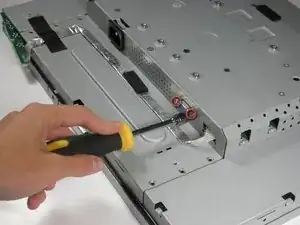

Используя головку на 5 мм для гаек, выкрутите крепёжные винты VGA-порта из металлического корпуса.

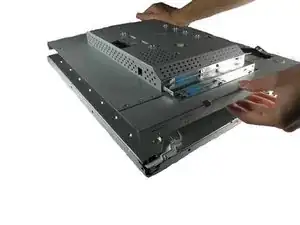

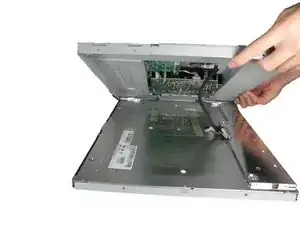

При лицевой стороне вниз аккуратно приподнимите заднюю крышку от остальной части монитора, чтобы обнажить инверторную плату и материнскую плату.

Помните, что корпус всё ещё удерживается несколькими проводами. Не пытайтесь полностью снять заднюю крышку.

Инверторная плата — это меньшая плата в углу.

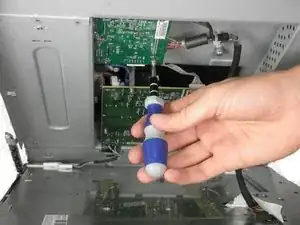

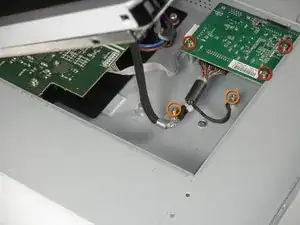

Снимите три винта Phillips #2 длиной 7,69 мм с инверторной платы.

Снимите два заземляющих винта Phillips #2 длиной 7,69 мм с провода с чёрным разъёмом.

Осторожно отведите инверторную плату от корпуса. Обратите внимание, что плата всё ещё соединена с несколькими компонентами проводами.

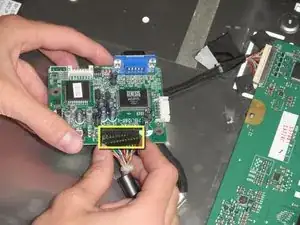

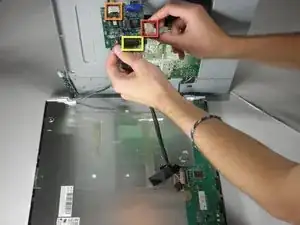

Между материнской платой и инверторной платой имеется соединительный провод. Сожмите обе стороны разъёма и потяните, чтобы вынуть его из гнезда.

Другой провод соединяет плату кнопок с инверторной платой. Отсоедините второй белый разъём.

Третий провод соединяет инверторную плату с платой цепи экрана. Отсоедините чёрный разъём.

Теперь инверторная плата может быть полностью извлечена.
