Acer X191 монитор Замена защитного кожуха плат питания и логики

Только руководство по подготовительным работам. Как отделить платы логики и питания от металлического защитного кожуха.

Шаг 1

Уложите монитор лицевой стороной вниз на ровную поверхность.

Используйте крестовую отвертку #1, чтобы вынуть 4 винта 10,2 мм, которыми крепится подставка к задней панели.

Снимите подставку с задней панели, потянув её вверх.

Шаг 2

Удалите 2 винта Phillips #1 длиной 9,8 мм, закрепляющие заднюю крышку на мониторе.

Шаг 3

Продвигайтесь по периметру монитора, вставляя плоскую отвертку в зазор между передней и задней крышками и поддевая её.

Поворот отвертки может помочь, но при этом легко повредить пластик и ничего не добиться. Действуйте осторожно.

Лучше всего поддевать в местах, где видны маленькие зазоры — это защёлки.

Вы должны услышать щелчок, и задняя крышка немного приподнимется, если вы поддеваете в правильных местах.

Шаг 4

Я выделил места расположения защёлок задней крышки — попробуйте поддевать именно в этих точках для лучшего результата.

Правая сторона монитора.

Верхняя часть монитора.

Левая сторона монитора.

Шаг 5

На нижней стороне будьте осторожны, не поддевайте кнопки монитора.

Нижние места расположения защёлок монитора.

Шаг 6

Задняя крышка монитора затем оттянется и снимется.

Шаг 7

Снимите 2 куска жёлтой ленты.

В нижней ленте на обратной стороне может быть тонкий лист металла, который нужно снять отдельно, если он не отходит вместе с лентой.

Шаг 8

Плата кнопок закреплена на передней рамке двумя пластиковыми защёлками.

Чтобы снять её, вставьте плоскую отвертку в зазор и оттолкните защёлку немного назад, одновременно поднимая плату вверх.

Мне было удобнее снимать по одной стороне за раз.

Шаг 9

Отсоедините собранный кабельный коннектор, идущий к верхней части монитора. Захватите чёрную ленту, которая скрепляет отдельные провода, и тяните аккуратно.

Следите, чтобы тянуть равномерно за все провода. Делайте это прямо наружу, не под углом. Лёгкое покачивание может помочь, но будьте осторожны.

Шаг 10

Снимите нижнюю фольгированную ленту с задней стороны ЖК-панели.

Сохраните её. Она помогает отводить статическое электричество на заземление во время работы экрана. Рекомендую оставить ту сторону ленты, которая приклеена к кожуху, на месте.

Шаг 11

Удалите оставшиеся 2 куска фольгированной ленты с задней стороны ЖК-панели.

Сохраните куски фольги. Они помогают отводить статическое электричество на заземление во время работы монитора. Рекомендую оставить ту часть, что приклеена к кожуху.

Шаг 12

Отсоедините 4 разъёма, подводящие питание от платы питания к ЖК-панели.

Разъёмы имеют пластиковую фиксирующую защёлку, и из-за ограниченного пространства их очень трудно вытянуть.

На следующем шаге показан способ снять их без лишних сложностей.

Шаг 13

Вставьте плоскую отвертку в отверстия на верхней части кожуха. Зацепите кончик между гнездом и коннектором и медленно вытолкните коннектор из его гнезда.

Будьте очень осторожны, чтобы не давить на само гнездо, а именно на коннектор, желательно на фиксирующую защёлку.

Шаг 14

Используйте крестовую отвертку #1, чтобы открутить 4 винта 8,5 мм, которые крепят кожух к сборке дисплея.

Осторожно поднимите кожух вверх.

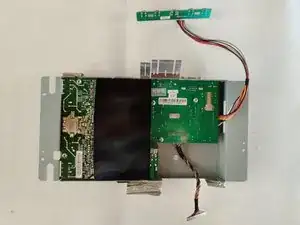

Плата питания и плата логики находятся внутри кожуха.

Шаг 15

Снимите чёрный пластиковый элемент.

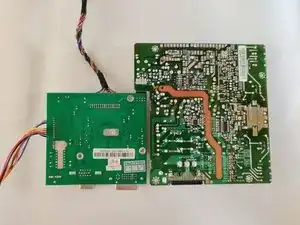

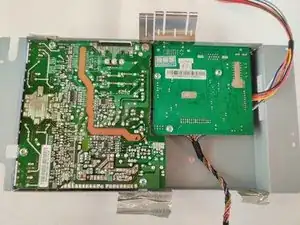

Плата питания слева, плата логики справа.

Шаг 16

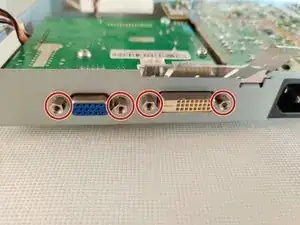

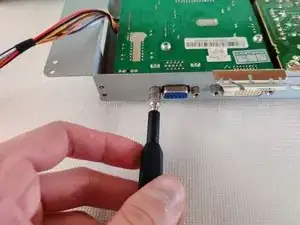

Используйте торцевой ключ 5 мм, чтобы открутить 4 шестигранных винта, которыми разъёмы VGA и DVI крепятся к кожуху.

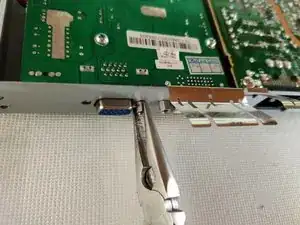

В крайнем случае вместо торцевого ключа 5 мм можно использовать плоскогубцы.

Шаг 17

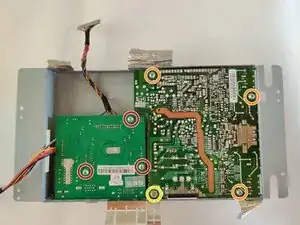

Используйте отвертку Phillips #1, чтобы удалить:

3 шт. винтов 8,4 мм, крепящих плату логики.

3 шт. винтов 8,4 мм, крепящих плату питания.

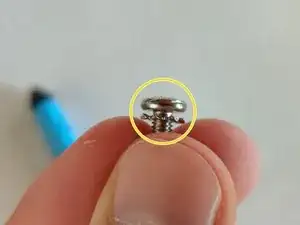

Последний винт, удерживающий плату питания, — это винт 10 мм с контактной шайбой.

Шаг 18

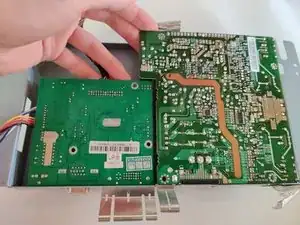

Поднимите плату логики и плату питания одновременно, лишь настолько, чтобы сдвинуть их назад и вывести из экрана.

Платы логики и питания соединены жёстким соединением, поэтому важно поднимать их одновременно.

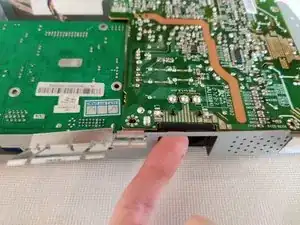

Возможно, потребуется поджать разъём питания пальцем.

Шаг 19

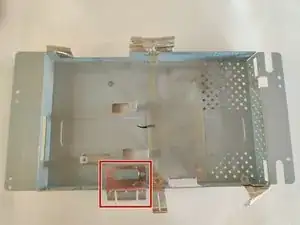

Постарайтесь не потерять 2 металлические рамки, которые были вокруг разъёмов VGA и DVI.

Несмотря на то, что питание давно отключено, будьте осторожны при прикосновении к плате питания. На ней есть высоковольтные конденсаторы (например, 400 В), и хотя они должны быть разряжены, не стоит подвергать себя лишнему риску.

Заключение

Для сборки устройства повторите эти инструкции в обратном порядке.
