Руководство по разборке Razer Leviathan V2 X

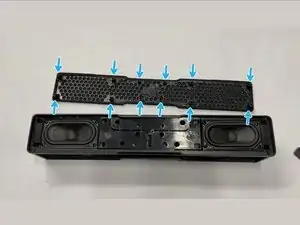

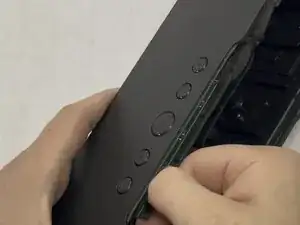

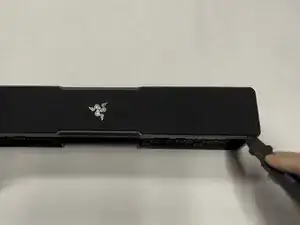

Используя плоский металлический инструмент «джимми», аккуратно подденьте переднюю металлическую решётку и сетку.

Вставьте инструмент вертикально на ~3–5 мм (~1/8–1/4 дюйма), затем осторожно отожмите от сетки. Решётка должна медленно начать выходить строго вертикально.

Повторяйте каждые несколько сантиметров/дюймов, обходя внешнюю кромку по кругу один или два раза, пока металлическая сетка не снимется.

На нижней части металлической сетки имеется 12 выступающих пластиковых защёлок, вставленных ~2 см внутрь корпуса динамика.

Она должна выходить строго вертикально при минимальном или без усилия, если угол инструмента выбран правильно. Будьте терпеливы и работайте медленно.

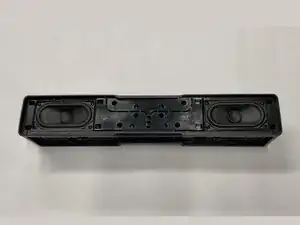

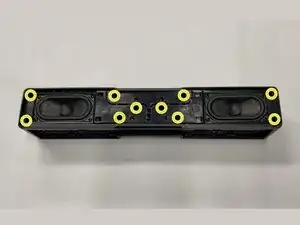

Используйте крестовую отвёртку Philips #2, чтобы выкрутить десять винтов длиной 14 мм, крепящих внутреннюю рамку к корпусу.

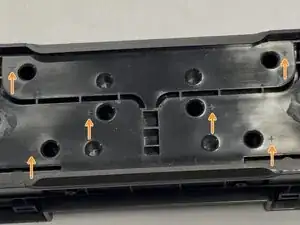

Примечание: Рядом с каждым отверстием с винтом есть полезные символы в виде плюса/звезды! См. третье изображение, они выглядят примерно так: ✦

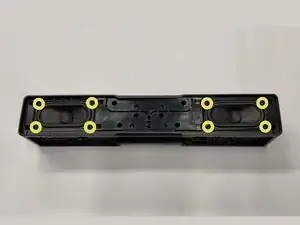

Используйте крестовую отвёртку Philips #2, чтобы выкрутить восемь винтов длиной 14 мм, фиксирующих два динамика.

Эти винты имеют тот же размер, что и винты из предыдущего шага.

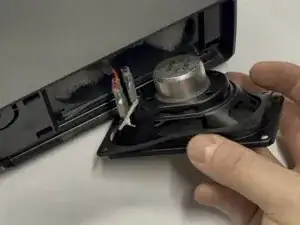

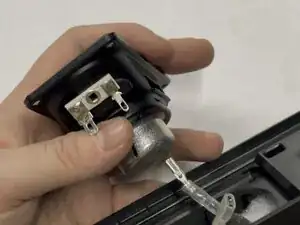

Поднимите динамик от корпуса, чтобы получить доступ к проводам.

Обязательно сохраните тонкую прокладку вместе с динамиком для изоляции от вибраций.

Сдвиньте пластиковую крышку вниз, чтобы снять её с разъёма.

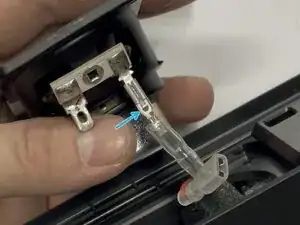

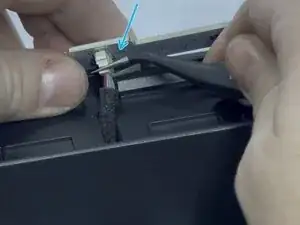

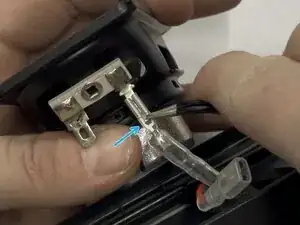

Используйте металлические пинцеты или маленькую биту отвёртки, чтобы нажать на защёлку в центре разъёма.

Осторожно потяните разъём вниз, чтобы отключить его от корпуса.

Снимите оба динамика и отложите их в сторону.

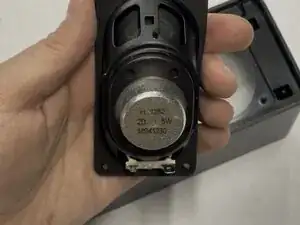

Характеристики динамика: 2″×4″ 2Ω 5W динамик (MS41230)

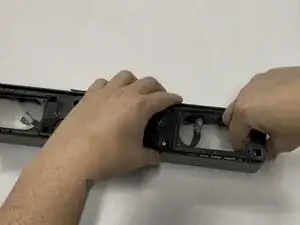

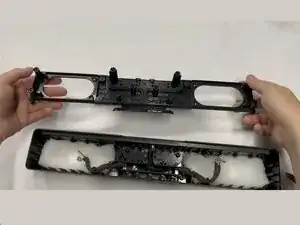

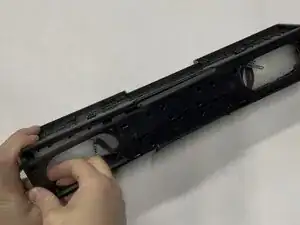

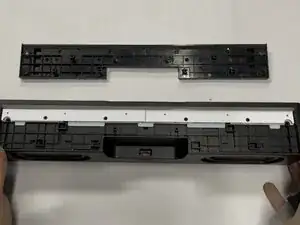

Потяните за каждую сторону внутренней пластиковой рамки вертикально, чтобы сдвинуть её из корпуса.

Если приходится применять силу, сперва убедитесь, что вы удалили все 18 винтов из Шагов 2 и 3.

Можно использовать отверстия под динамики в качестве ручек для захвата рамки.

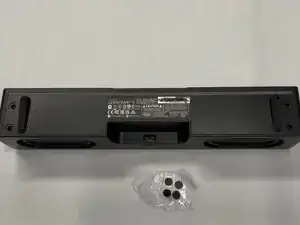

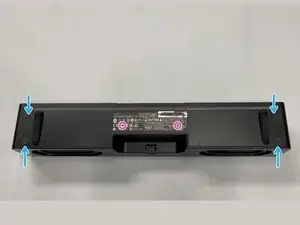

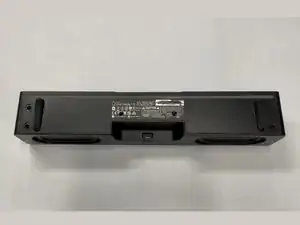

Снимите 4 клеящихся накладки винтов с нижней части динамика.

Совет: Поместите их на чистый пластик или вощёную бумагу — тогда их легко будет снова использовать, но мы рекомендуем выбросить их и показать винты после сборки!

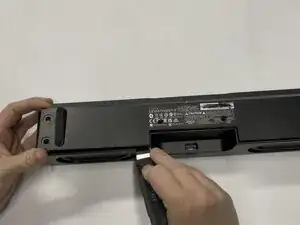

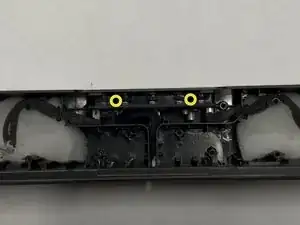

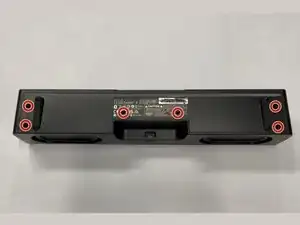

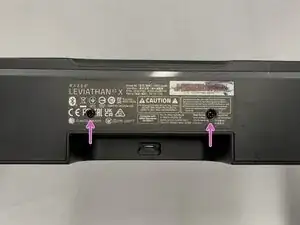

Используйте нож, чтобы разрезать наклейку и открыть два скрытых винта. См. изображение №3

Используйте крестовую отвёртку Philips #2, чтобы выкрутить шесть винтов длиной 10 мм, удерживающих нижнюю крышку.

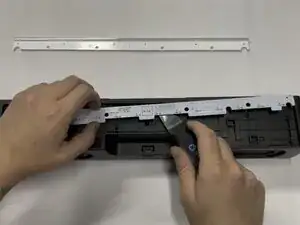

Используйте джимми, чтобы снять нижнюю крышку, снова работая медленно вокруг внешней части детали. Она должна сниматься с небольшим усилием.

Если приходится применять силу для снятия нижней крышки, снова проверьте, что вы выкрутили все шесть винтов!

Используйте крестовую отвёртку Philips #1, чтобы выкрутить четыре винта длиной 8 мм, удерживающие диффузор RGB и плату.

Примечание: Для этого шага нужна отвёртка меньшего размера, чем для других шагов.

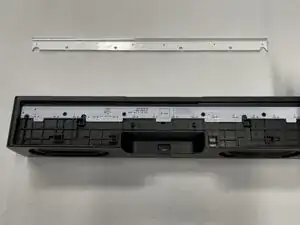

Просуньте джимми между диффузором световой панели и платой, затем аккуратно поднимите вверх и снимите диффузор, отложите его в сторону.

Аккуратно подденьте плату RGB джимми и поднимите её вверх и от корпуса.

Предупреждение: На нижней стороне платы RGB есть разъём, будьте осторожны при подъёме вверх!

Отключение: С помощью инструмента или пальцами отсоедините разъём платы RGB, затем отложите плату в сторону.

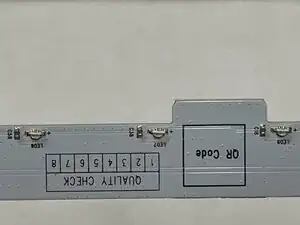

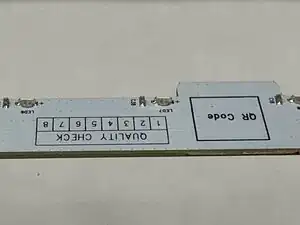

Крупные детальные виды печатной платы RGB световой панели. Очень простая конструкция.

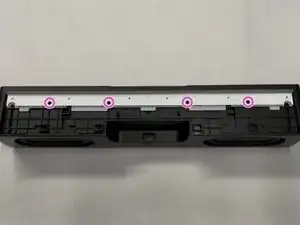

Используйте крестовую отвёртку Philips #2, чтобы выкрутить два винта длиной 14 мм, удерживающие основную плату.

Потяните кабель от RGB-платы и отведите его в сторону, чтобы открыть кронштейн

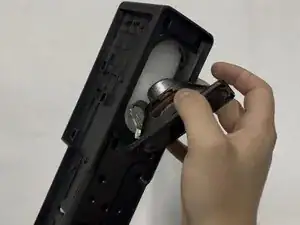

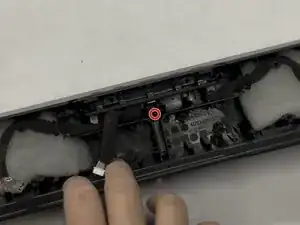

Используйте крестовую отвертку Philips #2, чтобы выкрутить один винт длиной 10 мм, который фиксирует кронштейн USB-C

Примечание: Этот винт того же размера, что и шесть винтов нижней крышки.

Поднимите и снимите пластиковый кронштейн, перекрывающий разъём USB-C

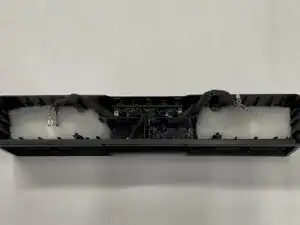

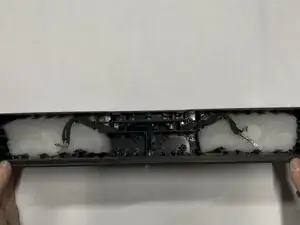

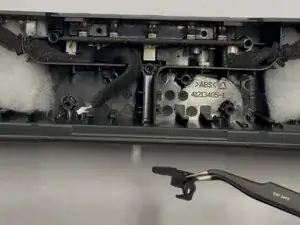

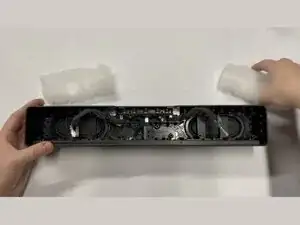

Освободите акустические провода из их зажатых положений и удалите белый полиэфирный наполнитель, находившийся за двумя динамиками

Напоминание: Оставьте пенопластовую изоляцию вокруг проводов динамиков — она гасит вибрации и сохраняет чистоту звучания.

Будьте осторожны, чтобы не повредить и не согнуть разъём USB-C!

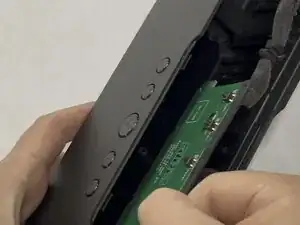

Плотно ухватите плату за основную плату пальцами и аккуратно покачивайте её взад-вперёд, одновременно подтягивая плату наружу.

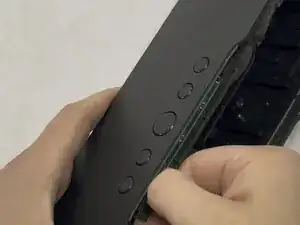

Дополнительно тяните под небольшим углом вниз и от кнопок, чтобы помочь освободить разъём USB-C.

Разъём USB-C всё ещё зафиксирован в наружной рамке динамика. Цель этих движений — освободить разъём USB-C из рамки динамика. Это единственное, что ещё удерживает основную плату на месте.

Продолжайте эти покачивающие движения, пока аккуратно не выведёте плату из её посадочного места.

Примечание: основная плата довольно плотно зажата, поэтому для её извлечения потребуется сила. Будьте терпеливы, действуйте медленно — всё будет в порядке.

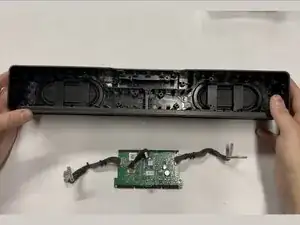

Удалите основную плату из устройства и отложите в сторону! 🎉

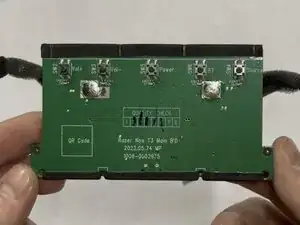

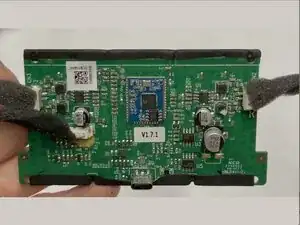

Крупные планы основной платы.

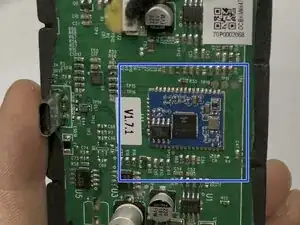

Встроенная плата: Bluetooth-аудиомодуль ATS2833

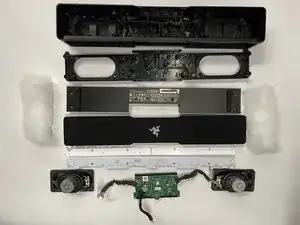

Соберите устройство в обратном порядке, обращая внимание на размеры и расположение винтов.

Два резиновых «пассивных излучателя» на задней части корпуса динамика слиплены с корпусом и, по-видимому, не снимаются. Если вы найдёте безопасный способ снять и снова закрепить их, пожалуйста, оставьте комментарий или обновите это руководство.
