Разбор/сборка корпуса камеры глаза/зрачка

Сначала: камера глаза

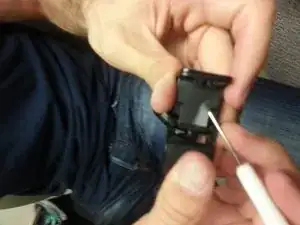

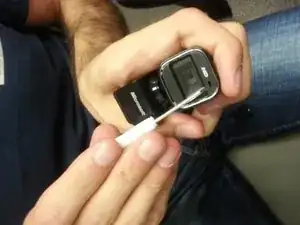

Снимите начальную рамку (отщелкнуть)

Снимите 4 винта.

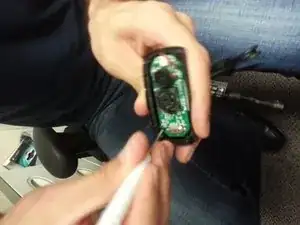

Снимите крышку, чтобы добраться до печатной платы под ней

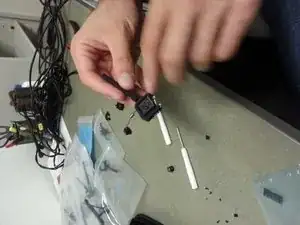

Снимите два винта на печатной плате.

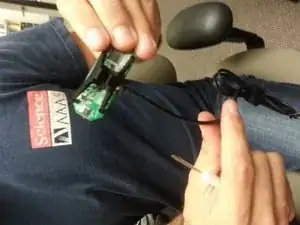

Снимите печатную плату с базовой пластиковой детали.

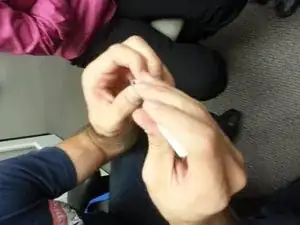

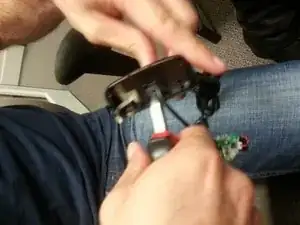

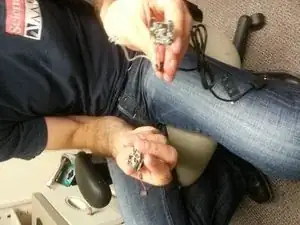

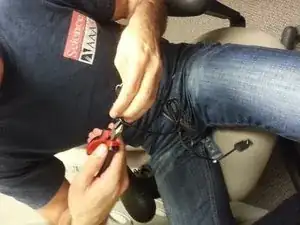

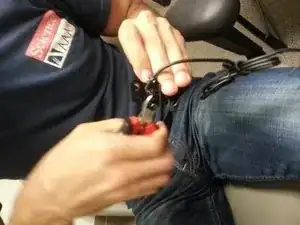

Разломайте базовую пластиковую деталь. Комфортно работать кусачками. Будьте осторожны, чтобы не перерезать провод, присоединённый к печатной плате.

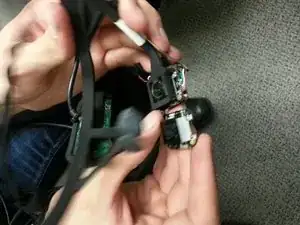

Чёрная деталь (3D-печать) крепится к плате четырьмя винтами.

Сборка камеры глаза завершена.

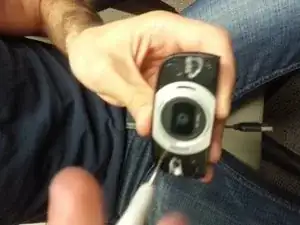

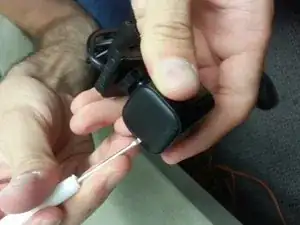

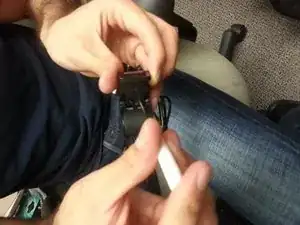

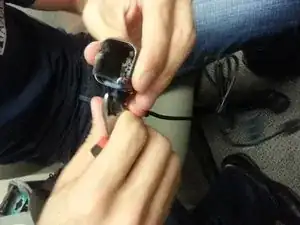

Задняя часть камеры зрачка приклеена. Снимите с помощью плоской отвёртки.

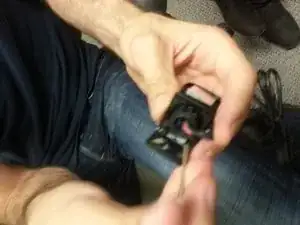

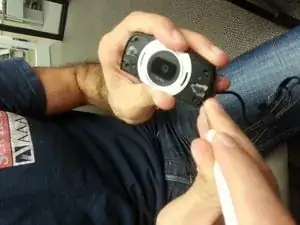

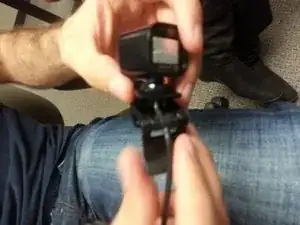

Снимите чёрную рамку на передней части камеры зрачка.

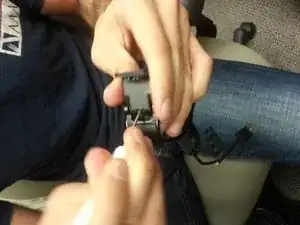

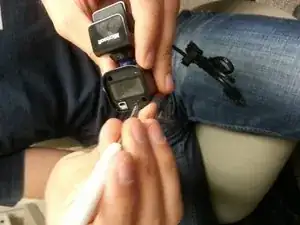

После снятия передней рамки нужно открутить два винта.

Один винт снят с задней стороны.

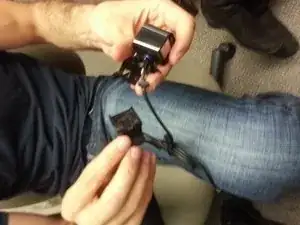

Передний корпус снимается после удаления винтов из рамки.

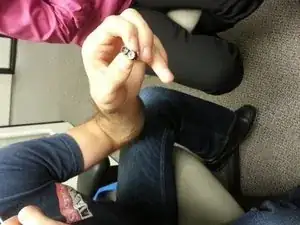

Выверните серебряный микрофон.

Оттяните нижнюю подставку, пока она не сломается и не оторвётся.

Снимите резиновую/пластиковую деталь с нижней части

Удалите четыре винта под пластиковой лентой (снятой на предыдущем шаге).

Дно отщёлкивается

Отделите металлическую раму от пластиковой сборки.

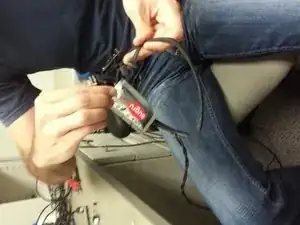

Осторожно, избегайте кабелей

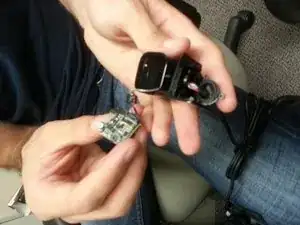

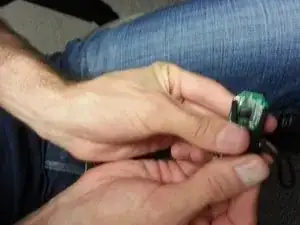

Выньте печатную плату из пластикового корпуса.

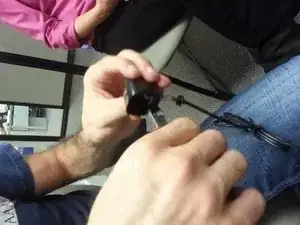

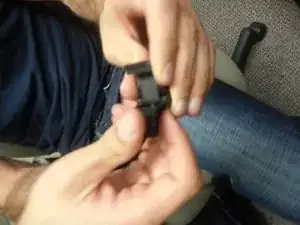

Снимите оставшуюся чёрную пластиковую оболочку.

Чёрная пластиковая оболочка снята

Продолжайте снимать чёрную пластиковую оболочку вокруг внутренней печатной платы.

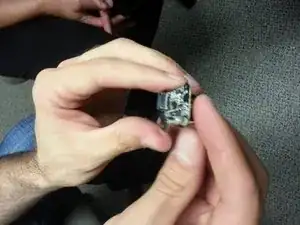

Печатная плата извлечена из чёрной пластиковой оболочки.

Модуль автофокуса.

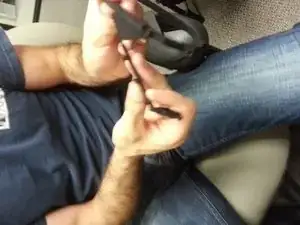

Снимите два винта с нижней части платы автофокуса.

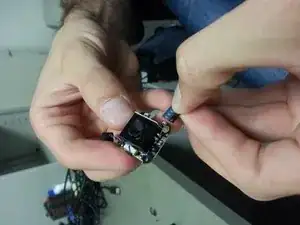

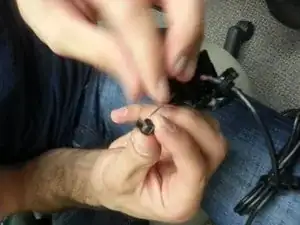

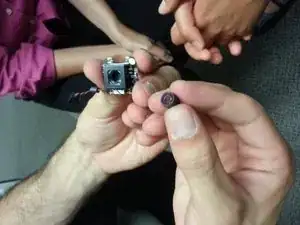

Отвинтите объектив

Извлеките инфракрасный фильтр, используя скальпель для поддевания ленты объектива.

Фотографии для сравнения: завершённая сборка автофокуса и сборка в процессе

IR-светодиоды заменены на SMD-светодиоды

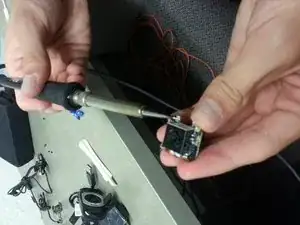

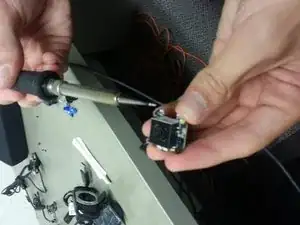

Требуется пайка (в нижней части светодиода для удаления).

Информация о SMD-светодиоде: толстая чёрная линия находится ближе к положительной стороне светодиода

Тёмная сторона (точка) — положительная сторона светодиода.

Вставьте печатную плату в 3D-печатную рамку.

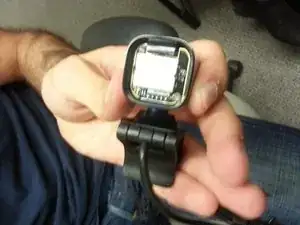

Сборка завершена.

Для упора носа/головы использовался Sugru
