Замена термопасты на видеокарте

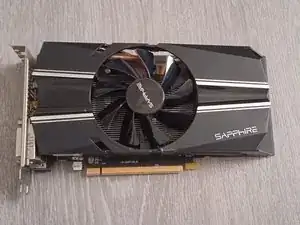

В этом доступном руководстве я покажу вам, как заменить термопасту на видеокарте. Метод применим ко всем картам.

Вам необходимо удалить винты с крестообразной головкой, чтобы отсоединить радиатор и вентилятор от карты. Некоторые карты могут быть оборудованы кожухом, но на этой его нет.

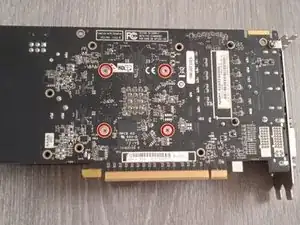

Винты, которые необходимо удалить (красные круги)

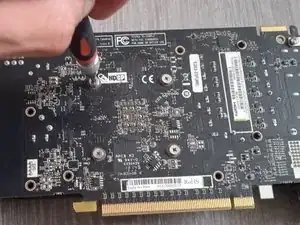

Я также рекомендую откручивать винты по "X"-образной схеме (по одному или два оборота за раз для каждого), чтобы усилие, оказываемое винтами, было равномерным и не повредило карту.

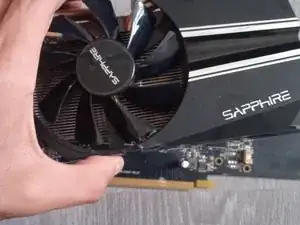

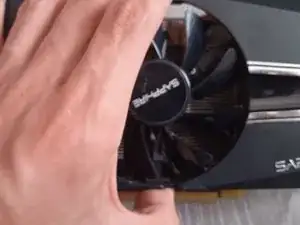

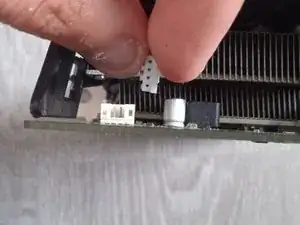

Важно аккуратно отсоединить провода вентилятора, чтобы не повредить их. Отключить их может быть сложно.

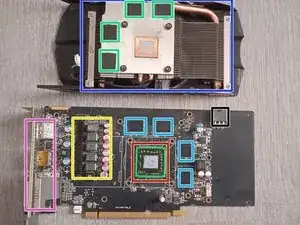

Графический процессор (GPU), в моем случае это Radeon HD 7790

Чипы видеопамяти (VRAM) GDDR5, на этой карте у нас всего 1 ГБ памяти, распределённый по 4 чипам по 256 МБ.

6-контактный 12 В разъем для блока питания.

Модули регулировки напряжения (VRM) обеспечивают подачу и регулируют мощность, подаваемую на GPU, VRAM и т.д.

Разъемы для видео и аудио, такие как HDMI, DVI и Display Port.

Термопад для VRAM.

Радиатор для рассеивания тепла, генерируемого VRM GPU и VRAM.

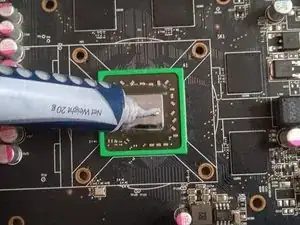

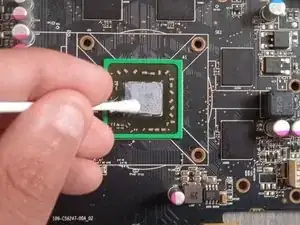

Уберите старую термопасту с помощью ватной палочки и изопропилового спирта. Затем нанесите новую порцию термопасты (она недорогая).

После замены радиатора на GPU термопаста распределится.

Будьте осторожны, чтобы не использовать слишком много или слишком мало пасты. Чтобы быть уверенным в количестве, вы можете распределить её с помощью карточки.
