Разборка веб-камеры Logitech C920

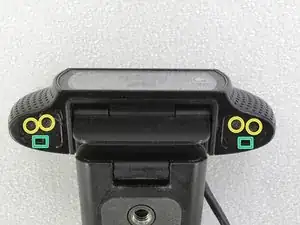

Снизу веб-камеры снимите наклейки с обеих сторон

Удалите четыре винта с крестообразным шлицем.

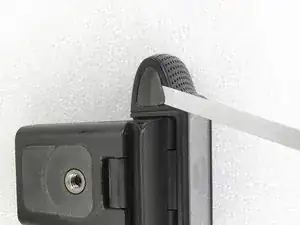

Нажмите в отверстия, чтобы разблокировать боковые крышки.

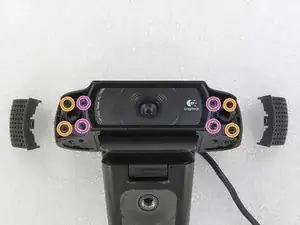

После снятия боковых крышек открутите все восемь винтов с крестообразным шлицем, выделенных на изображении.

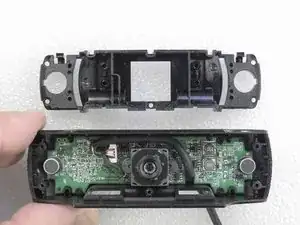

Снимите крышку объектива.

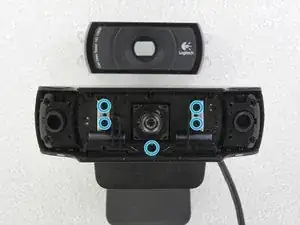

Удалите пять винтов с крестообразным шлицем, крепящих металлический кронштейн.

Снимите резиновые насадки обоих микрофонов (по одной с каждой стороны).

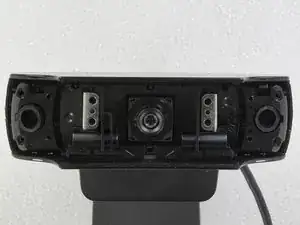

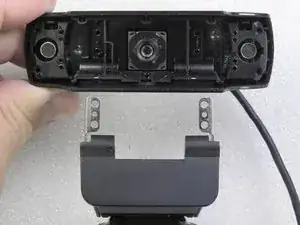

Осторожно снимите металлические опоры с основания веб-камеры.

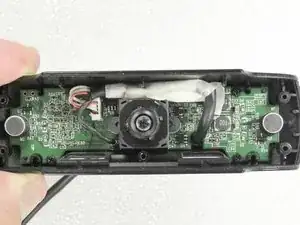

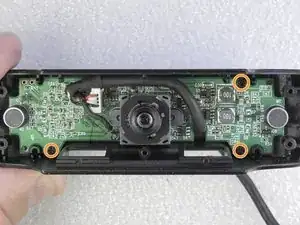

Аккуратно снимите основание пластиковой подставки. Отверните три винта, фиксирующие электронную плату.

Отключите разъём кабеля USB.

Снимите электронную плату.

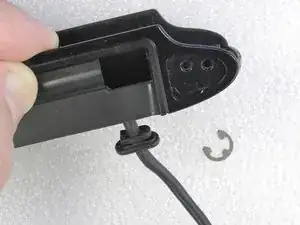

Освободите зажим, который фиксирует держатель кабеля. Вытяните держатель кабеля из камеры.

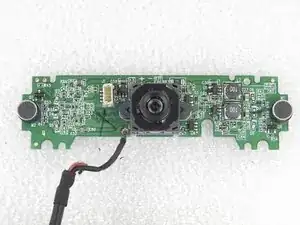

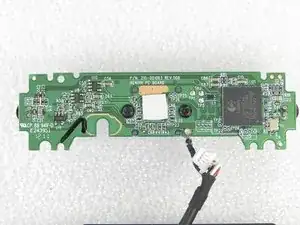

Фронтальная и тыльная стороны печатной платы веб-камеры.

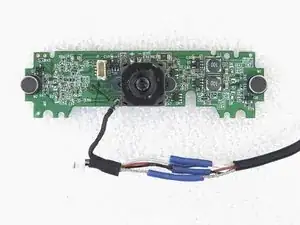

Проблема заключалась в повреждённом кабеле на задней части камеры. Я отрезал неисправную часть, перепаял соединения и изолировал их термоусадочными трубками.

Отремонтированный кабель снова прикреплён к камере. Обмотал его малярной лентой. Камера протестирована: исправна!

Соберите веб-камеру, следуя шагам в обратном порядке.
