Volvo S60 2010–2018 Разборка и ремонт третьего стоп-сигнала
В этом руководстве мы разберём мигающий/неработающий третий стоп-сигнал на Volvo S60 второго поколения (2010–2018) и отремонтируем его. Чтобы можно было снять деталь, необходимо оттянуть уплотнители дверей, частично снять облицовки стойки C и немного опустить потолок. Стоп-сигнал выдвигается. В моём ремонте единственной проблемой был обрыв паяного соединения на плате светодиодной ленты. Очень простая починка.
Официальные инструкции по разборке рекомендуют снимать облицовки стоек B и C, однако мне удалось выполнить работу, частично сняв только облицовки стойки C. Официальные инструкции Volvo по разборке прилагаются в конце руководства в виде PDF-документов.
Шаг 1

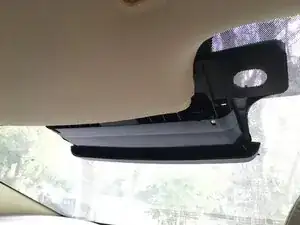

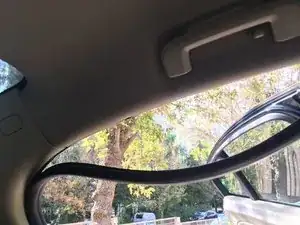

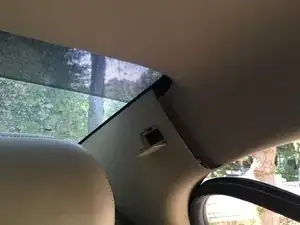

Откройте задние двери. Опустите резиновые уплотнители дверей и частично отсоедините их.
То же выполните с другой стороны.
Шаг 2

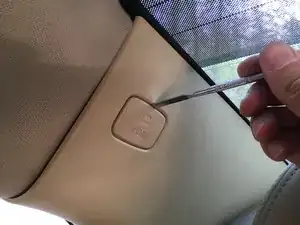

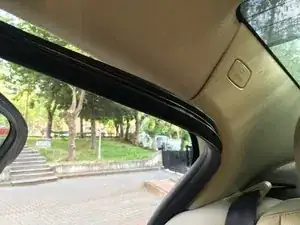

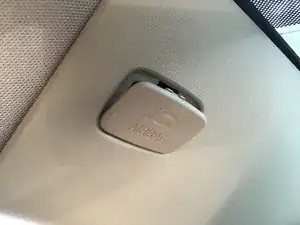

Используйте плоскую отвёртку и аккуратно подденьте крышку, отогнув её вниз.
Шаг 3

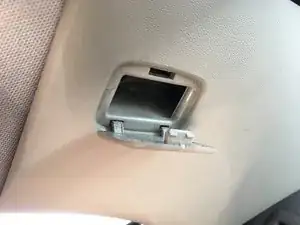

Используя торкс-отвёртку T25, выкрутите винт внутри отверстия.
Отстегните облицовочную панель, полностью снимать её не нужно.
То же выполните для другой боковой панели.
Шаг 4

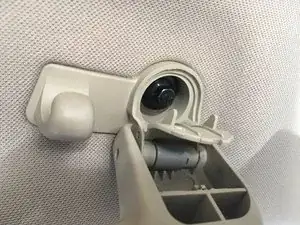

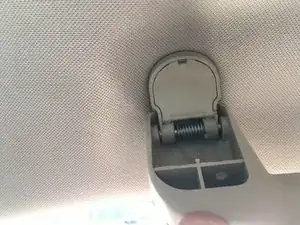

Используйте плоскую отвёртку и подденьте крышку винта ручки.

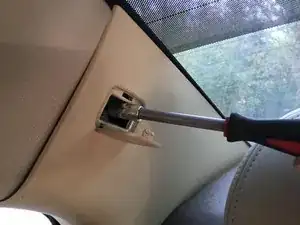

Используйте 8 мм трещотку или головку, чтобы выкрутить оба винта.
То же выполните с другой стороны.
Шаг 5

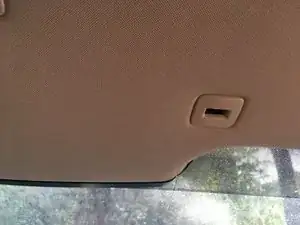

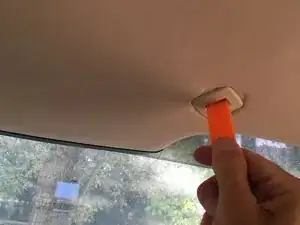

С помощью плоского инструмента для съёма обивки поверните пластиковый фиксатор крепления потолочной обивки слева на 90 градусов по часовой стрелке и вытащите его.
То же выполните для другой стороны.
Шаг 6

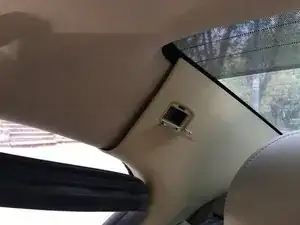

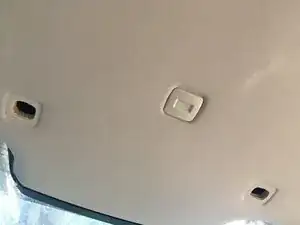

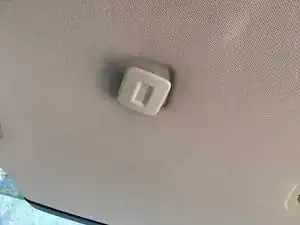

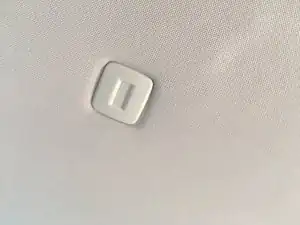

Поверните центральную накладку вручную на 90 градусов по часовой стрелке и вытащите её.
Шаг 7

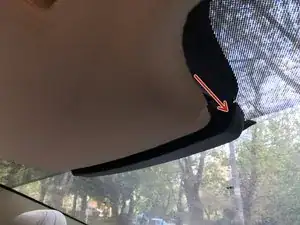

Аккуратно опустите потолочную обивку, стараясь не деформировать её. Немного подденьте.

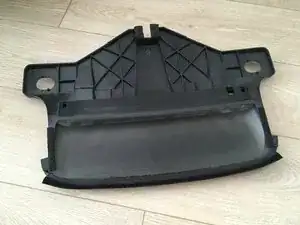

Аккуратно вытащите сборку стоп-сигнала и поверните её против часовой стрелки, чтобы получить доступ к разъёму кабеля.

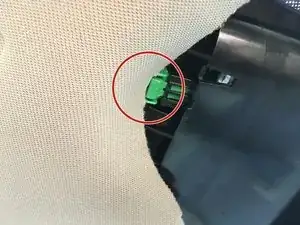

Нажмите отмеченную защёлку на зелёном пластмассовом разъёме и снимите его.
Не забывайте, самая сложная часть при этой операции — подключение этого разъёма обратно.
Кабель очень короткий, лучше выполнять подключение вдвоём.
Шаг 8

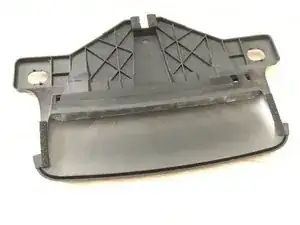

Начните работу с корпуса стоп-сигнала.

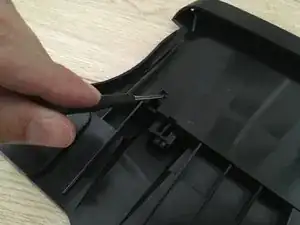

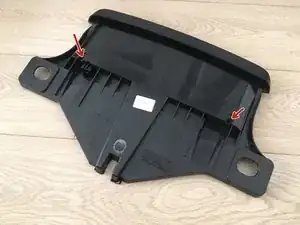

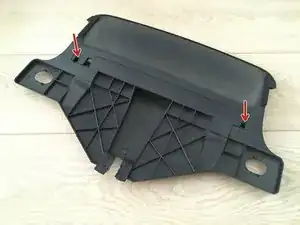

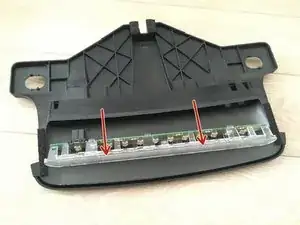

С помощью небольшой плоской отвёртки нажмите защёлки, чтобы освободить плату со светодиодной лентой.
Шаг 9
Толкните пальцами с другой стороны и выньте штекер разъёма.
Помогает также поддевание длинных кромок пластика, чтобы раскрыть их.
Шаг 10
Я вытащил пластиковый разъём питания, чтобы оголить контактные стержни питания.
Шаг 11

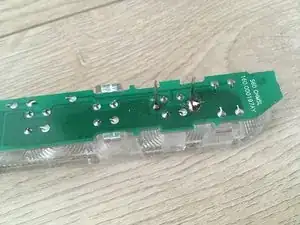

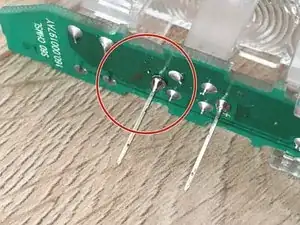

Здесь у контактного стержня заземления было разорвано паяное соединение.

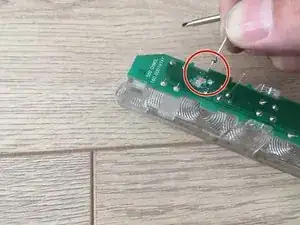

Соскоблите окружающую землю, чтобы увеличить площадь пайки, и нанесите флюс.
Аккуратно припаяйте стержень обратно.
Пока вы здесь, нанесите флюс и свежее паяное соединение на другой стержень тоже.
Шаг 12

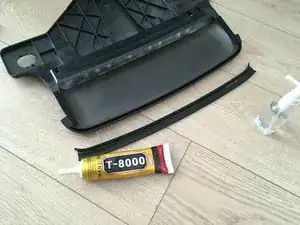

Резиновый щиток светильника не фиксируется надёжно, поэтому используйте сильный гибкий клей, чтобы приклеить его обратно.
Шаг 13
Соберите детали в обратном порядке.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
