Замена рулевых тяг Volvo 240 1986–1993
Это руководство проведёт Вас по замене внутренних и наружных рулевых тяг на Volvo 240. При желании Вы можете заменить только наружные рулевые тяги (концы рулевых тяг); это очень распространённый ремонт. Если же Вы планируете заменить только внутренние тяги, мы всё же рекомендуем рассмотреть замену и наружных.
Шаг 1
Поднимите переднюю часть автомобиля домкратом и установите на опоры.
Никогда не работайте под автомобилем и не оставляйте его поддерживаемым только домкратом. Домкрат может соскользнуть или выйти из строя, что может привести к серьёзным травмам или смерти.
Снимите пять 19 мм гаек колёс с переднего колеса с помощью ударного или баллонного ключа.
Гайки колес должны быть затянуты моментом 85 ft-lbs при установке колёс на автомобиль.
Снимите переднее колесо со шпилек и отложите в сторону.
Шаг 2

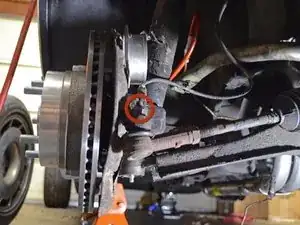

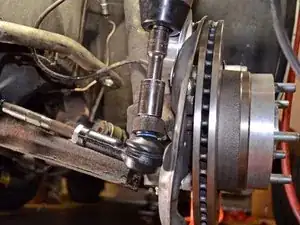

Снимите ударным ключом 19 мм гайку наконечника рулевой тяги рядом с тормозным ротором.
Шаг 3

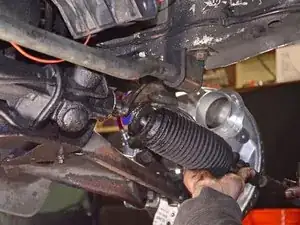

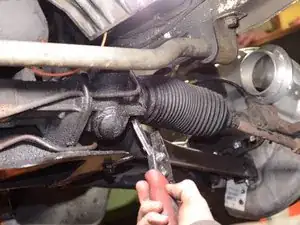

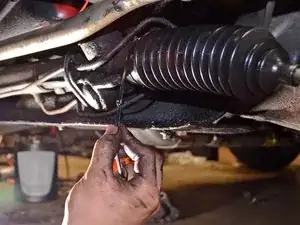

Используйте плоскогубцы, чтобы снять стяжку или хомут, фиксирующий пыльник внутренней рулевой тяги.
Шаг 4

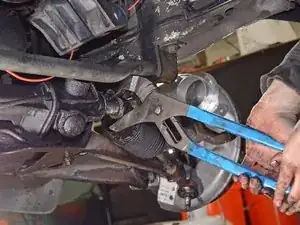

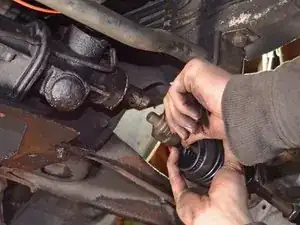

Выверните внутреннюю рулевую тягу из рулевой рейки. Возможно потребуется использовать большие раздвижные плоскогубцы, чтобы её ослабить.
Снимите узел рулевой тяги, когда он освободится от рейки.
Шаг 5
Перед установкой нового узла рулевой тяги необходимо отрегулировать его до нужной длины. Оставьте один узел в сборе, пока регулируете другой.
Наружная рулевая тяга просто навинчивается на внутренний шток и может быть снята путём отворачивания.
Навинтите наружную рулевую тягу на внутренний шток.

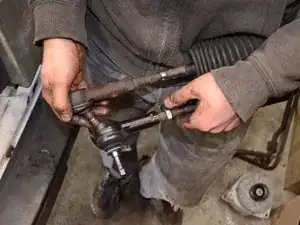

Отрегулируйте длину узла рулевой тяги, вращая наружную тягу до тех пор, пока длина не совпадёт с существующим узлом. Когда длина будет правильной, зафиксируйте наружную тягу контргайкой.
Повторите этот процесс для второго узла, используя новый узел как ориентир для правильной длины.
Шаг 6
Установите внутренний наконечник рулевой тяги в рулевую рейку и затяните его раздвижными плоскогубцами.
Шаг 7

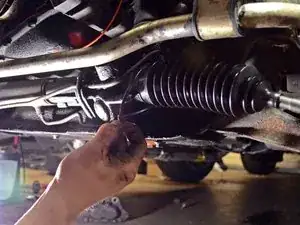

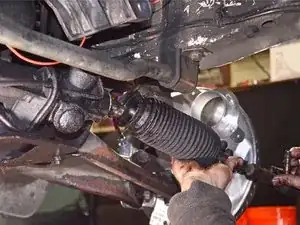

Наденьте пыльник внутренней рулевой тяги полностью на внутреннюю тягу и на рулевую рейку.
Зафиксируйте пыльник при помощи комплектного крепежа, идущего с новыми тяга ми.
Если в комплекте с новыми тягами не было крепежа для пыльника, подойдёт обычная стяжка.
Шаг 8

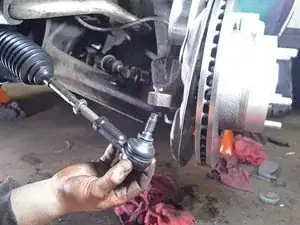

Вставьте наконечник рулевой тяги через его отверстие рядом с тормозным ротором.

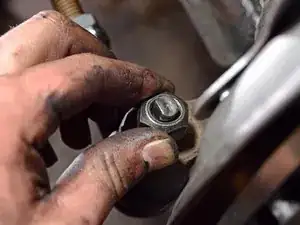

Установите гайку наконечника рулевой тяги и затяните её моментом 44 ft-lbs с помощью динамометрического ключа или ударного пистолета.
Заключение
После установки новых рулевых тяг установите колёса обратно и опустите автомобиль на землю.
Перевод руководства с ifixit.com
