Как перебрать карбюратор Briggs and Stratton Quantum
В этом руководстве показано, как перебрать карбюратор с праймером двигателя Briggs and Stratton Quantum. Руководство применимо ко многим моделям и брендам газонокосилок.
Этот двигатель устанавливается на самоходных и толкаемых газонокосилках, дровоколах, мотокультиваторах, пылесосах для листьев, воздуходувках, тракторах и других устройствах. Применимо к двигателям мощностью 4,5–8 л.с. Переборка карбюратора требуется после того, как топливо оставляли в косилке длительное время или в топливо попала вода.
Шаг 1
Воздушный фильтр и его крышка находятся справа от жёлтой предупреждающей наклейки под тросом дросселя.

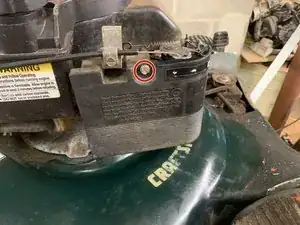

Снимите один винт, крепящий крышку и фильтр, используя головку 5/16".
Тяните прямо наружу, пока узел фильтра не отсоединится.
Винт имеет плоскую шлицевую головку и также подходит под головку 5/16".
Шаг 2

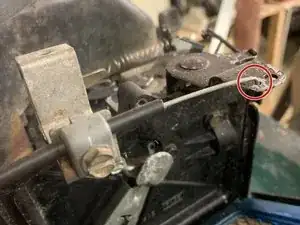

Трос дросселя расположен над узлом воздушного фильтра.
С помощью плоской отвёртки отсоедините трос дросселя.
Если на вашем двигателе нет управления дросселем, пропустите этот шаг.
Шаг 3

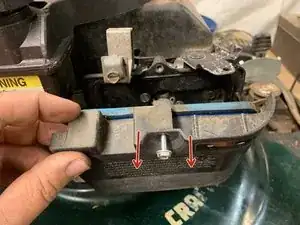

Снимите заднюю панель корпуса воздушного фильтра, чтобы получить доступ к карбюратору.

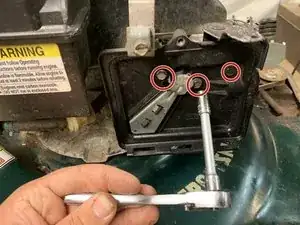

Используя головку 5/16", открутите три винта внутри корпуса.
Шаг 4

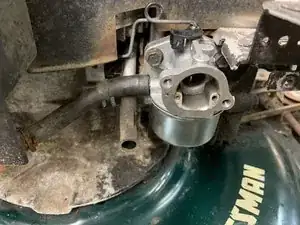

Снимите пружинный хомут топливопровода плоскогубцами.

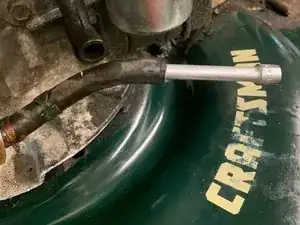

Снимите топливопровод с карбюратора, потянув прямо наружу.
Зажмите шланг зажимными плоскогубцами до снятия, чтобы уменьшить разлив топлива.
Слейте топливо из шланга в ёмкость и утилизируйте его надлежаще.
Шаг 5

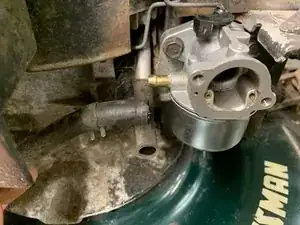

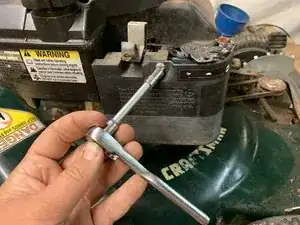

Для снятия карбюратора используйте головку 3/8" с удлинителем и трещоткой, чтобы открутить два винта, крепящих его к блоку двигателя.

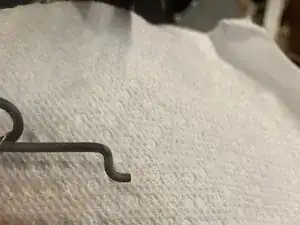

Поверните карбюратор на 90 градусов и снимите его со сгиба Z в тяге карбюратора.
Шаг 6

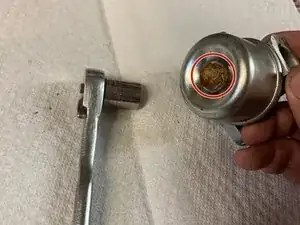

Отверните винт чашки карбюратора головкой 1/2" и трещоткой.
Вылейте топливо из чашки карбюратора в ёмкость для последующей утилизации.
Шаг 7

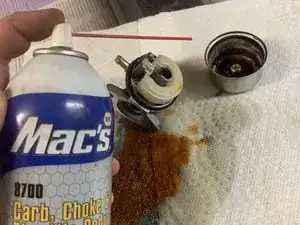

Распылите очиститель карбюратора во внутреннюю часть карбюратора.

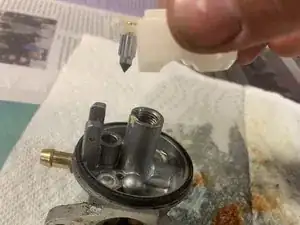

Удалите ось поплавка.

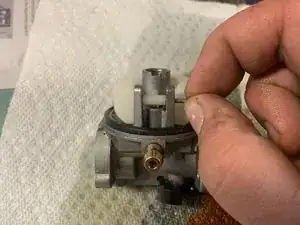

Это позволит вынуть поплавок и иглу как один узел.
Это не полная очистка карбюратора. Это только промывка.
Шаг 8

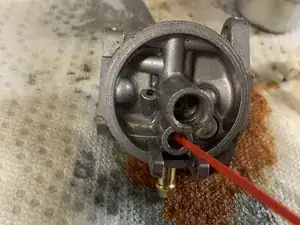

Продуйте три основных отверстия в следующем порядке: отверстие основной регулировки, отверстие впускной иглы и главный жиклёр.

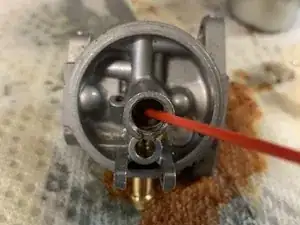

Если очиститель не проходит через компонент, используйте небольшой кусок проволоки, чтобы прочистить канал.

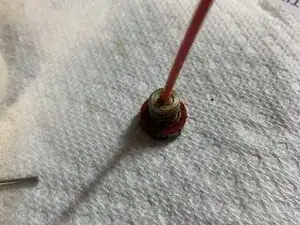

Если вы используете иглу для прочистки каналов, после прочистки распылите в каналы очиститель карбюратора.
Шаг 9

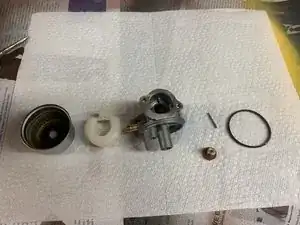

После очистки всех деталей разложите их для подготовки к сборке.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
