Замена регулятора напряжения Honda CSC29
Назначение регулятора напряжения — контролировать напряжение аккумулятора, поддерживая заданный уровень напряжения в бортовой зарядной системе. Регулятор также управляет током, подаваемым на роторный узел.
Регулятор увеличивает ток возбуждения (тем самым усиливая магнитное поле), когда напряжение в зарядной системе падает ниже заданного уровня, что повышает выходную мощность генератора. Однако когда напряжение в зарядной системе повышается выше этого уровня, регулятор уменьшает ток возбуждения, ослабляя магнитное поле и снижая выход генератора.
Шаг 1
Снимите 4 гайки 7,9 мм с помощью головки на 7,9 мм
С генератора необходимо снять две крышки. Этот шаг описывает снятие задней крышки.
Шаг 2
Снимите крышку с корпуса генератора

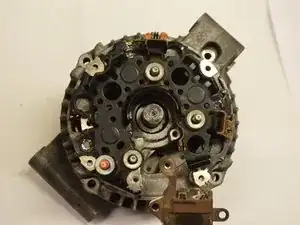

После этого вы должны увидеть внутренние компоненты генератора, в частности мостовой узел, в котором расположены выпрямитель, регулятор напряжения и щётки.
Шаг 3
После снятия крышки генератора используйте отвертку с крестообразным шлицем #2, чтобы отвинтить два винта 6 мм, удерживающих крышку щёток.
Снимите узел крышки щёток с генератора. Возможно, потребуется вставить иглу в небольшое отверстие, чтобы отделить щётки от ротора. Вынимайте аккуратно, не прилагая большой силы, чтобы не повредить.
Избегайте отключения проводов, если об этом не указано отдельно!
Шаг 4

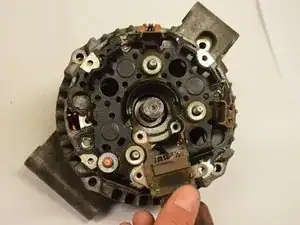

Используйте отвертку с крестообразным шлицем #2, чтобы отвинтить два винта 6 мм, удерживающих регулятор напряжения
Регулятор напряжения крепится к мостовому узлу тремя винтами. Один из этих винтов был удалён на предыдущем шаге.
Шаг 5
Найдите и выкрутите 3 винта 6 мм, удерживающих мостовой узел на месте
К генератору мостовой узел крепится четырьмя винтами. Один из этих винтов был удалён на предыдущем шаге.
Шаг 6
Найдите медные выводы, соединяющие статор с мостовым узлом. По периметру моста расположены 3 группы по 2 вывода, всего 6 выводов.
Эти выводы необходимо перерезать, чтобы извлечь мостовой узел из генератора. При сборке их потребуется припаяльно соединить обратно. Делайте срез как можно ровнее.
Используйте бокорезы, чтобы перерезать все 6 выводов по периметру моста.
Шаг 7
Если необходимо, аккуратно приподнимите верхнюю часть мостового узла с генератора с помощью монтировки
Будьте предельно осторожны с монтировкой. Чрезмерная сила повредит мостовой узел.
Убедитесь, что срезанные концы медных выводов ровные — это облегчит снятие мостового узла.
Шаг 8
Снимите нижнюю часть мостового узла
При необходимости можно использовать монтировку. Действуйте аккуратно.
Шаг 9

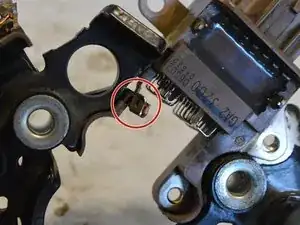

Найдите маленький металлический зажим, прикрепляющий регулятор напряжения к выпрямителю.

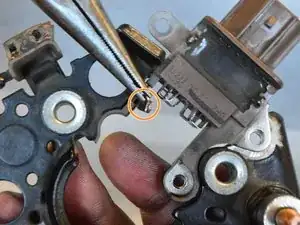

Ослабьте зажим с помощью тонкогубцев
Шаг 10

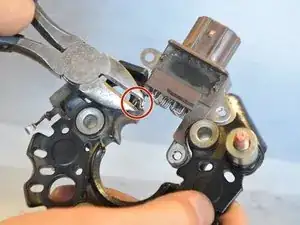

С помощью бокорезов перережьте медную обмотку, соединяющую регулятор напряжения с выпрямителем
Будьте очень осторожны при резке. Делайте срезы как можно ровнее, так как разорванные соединения придётся припаять при сборке.
Шаг 11

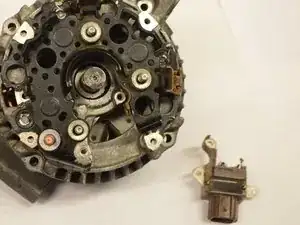

Снимите регулятор напряжения с генератора
При подключении нового регулятора внимательно ознакомьтесь с инструкцией производителя по его подключению к разным типам генераторов.
Заключение
Для сборки устройства выполните описанные действия в обратном порядке.
