Замена щеток Honda CSC29
Чтобы получить доступ к сборке щеток, сначала необходимо снять переднюю крышку генератора. Щетки играют важную роль в передаче напряжения от ротора к остальной части генератора.
Шаг 1
Снимите 4 гайки размером 7,9 мм с помощью головки торцевого ключа 7,9 мм
Одна из гаек находится под L-образной скобой. Снимите L-образную скобу и 3 окруженные гайки перед тем, как пытаться снять оставшуюся гайку
Необходимо снять две крышки генератора. Этот шаг описывает, как снять заднюю крышку.
Шаг 2
Снимите крышку с корпуса генератора
После этого вы должны увидеть внутренние компоненты генератора, в частности, сборку моста, содержащую выпрямитель, регулятор напряжения и щетки.
Шаг 3

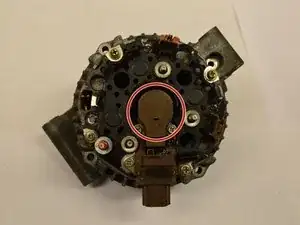

Теперь вы должны увидеть сборку выпрямителя, щетки находятся в середине сборки выпрямителя.

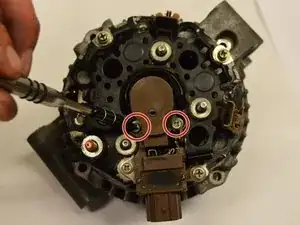

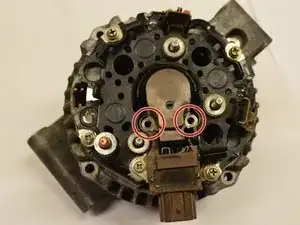

Снимите сборку щеток, открутив 2 центральные винта размером 6 мм с помощью отвертки Philips #2.
Шаг 4

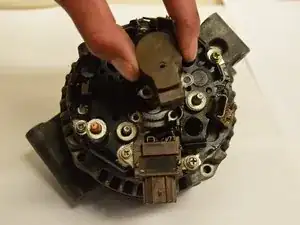

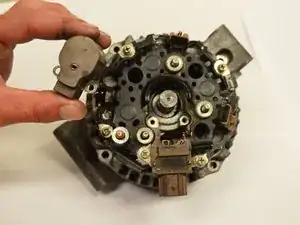

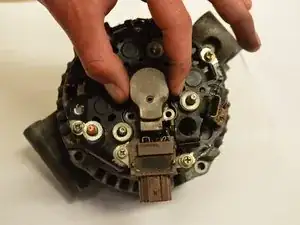

Снимите сборку щеток, потянув ее наружу.
Шаг 5

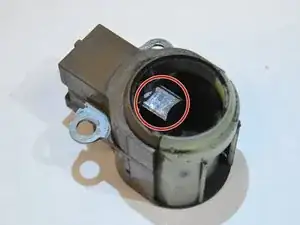

Проверьте щетки. Если они изношены и не гладкие, необходимо заменить всю сборку.
При повторной установке щеток убедитесь, что пружины удерживают щетки в контакте с статором.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
