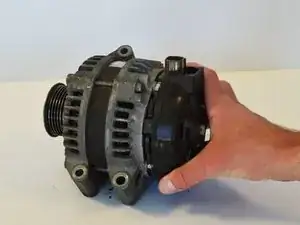

Замена статора Honda CSC29

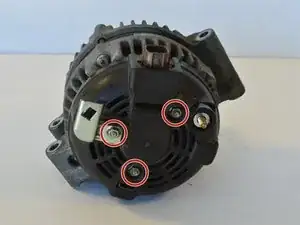

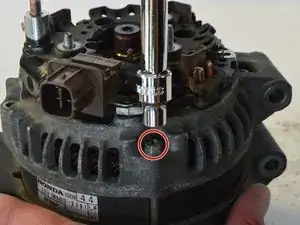

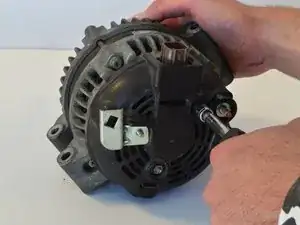

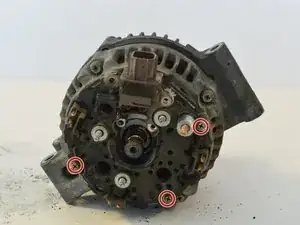

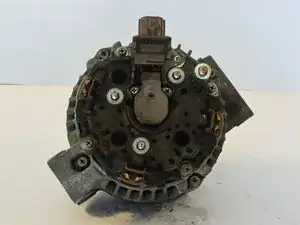

Снимите 4 гайки 7,9 мм с помощью головки для трещотки 7,9 мм

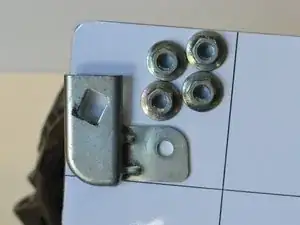

Одна из гаек расположена под L-образным кронштейном. Снимите L-образный кронштейн и 3 отмеченные гайки перед попыткой удалить оставшуюся гайку

С генератора нужно снять две крышки. В этом шаге описано, как снять заднюю крышку.

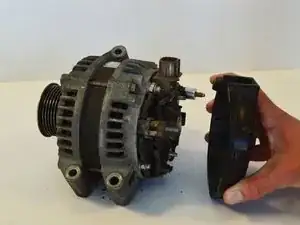

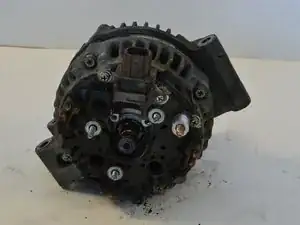

Снимите крышку с корпуса генератора

После этого вы сможете увидеть внутренние компоненты генератора, в частности мостовую сборку, содержащую выпрямитель, регулятор напряжения и щетки.

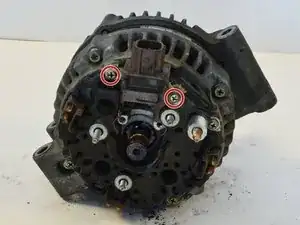

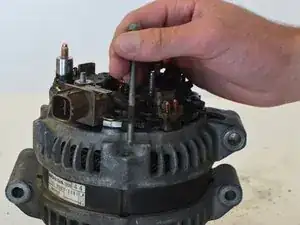

Со снятой крышкой генератора используйте отвертку Phillips #2, чтобы выкрутить два винта 6 мм, удерживающие крышку щеток.

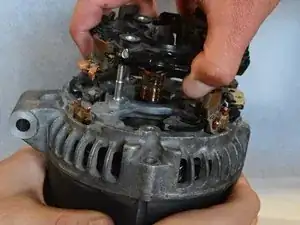

Снимите узел крышки щеток с генератора. Возможно, потребуется вставить иглу в небольшое отверстие, чтобы отделить щетки от ротора. Аккуратно потяните, не прилагая большой силы, чтобы избежать повреждений.

Избегайте отсоединения проводов, если это не указано специально!

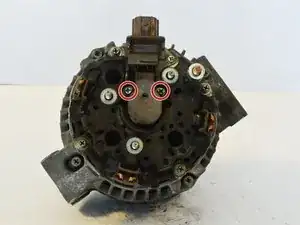

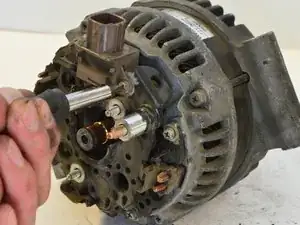

Используйте отвертку Phillips #2, чтобы выкрутить два винта 6 мм, удерживающие регулятор напряжения

К регулятору напряжения к мостовой сборке прикреплены три винта. Один из этих винтов был удалён на предыдущем шаге.

Найдите и выкрутите 3 винта 6 мм, удерживающие мостовую сборку на месте

К генератору прикреплены 4 винта, удерживающие мостовую сборку. Один из этих винтов был удалён на предыдущем шаге.

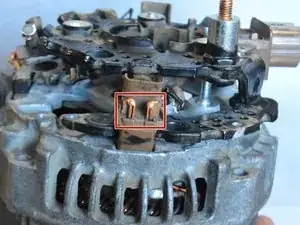

Найдите медные отводы, соединяющие статор с мостовой сборкой. По периметру моста расположено 3 набора по 2 отвода, всего 6 отводов.

Эти отводы необходимо перерезать, чтобы снять мостовую сборку с генератора. При сборке их придётся вновь припаять. Делайте срез как можно ровнее.

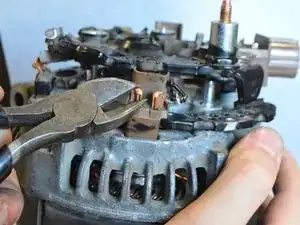

Используйте кусачки, чтобы перерезать все 6 отводов по периметру моста.

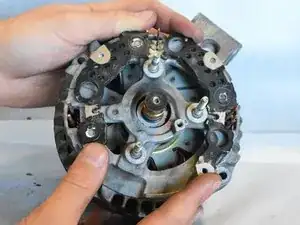

При необходимости используйте ломик, чтобы аккуратно приподнять верхнюю часть мостовой сборки с генератора

Будьте крайне осторожны с ломиком. Чрезмерная сила повредит мостовую сборку.

Убедитесь, что отрезанные концы медных отводов выровнены, чтобы облегчить снятие мостовой сборки.

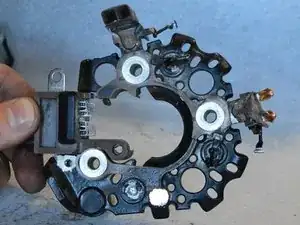

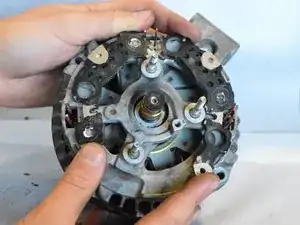

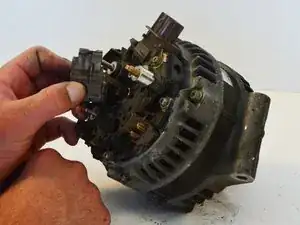

Снимите нижнюю часть мостовой сборки

При необходимости можно использовать ломик. Действуйте аккуратно.

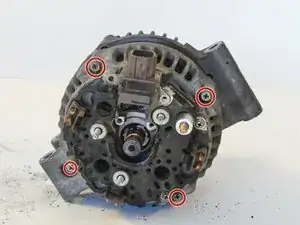

Используйте отвертку Phillips #2 или головку 7,5 мм, чтобы открутить 4 болта 7,5 мм, расположенные по внешнему периметру генератора

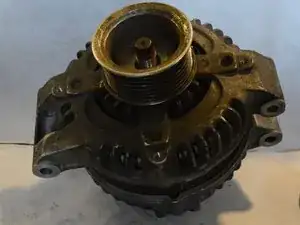

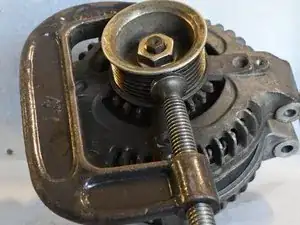

Зафиксируйте шкив с помощью тисков C-образного типа или другого зажима

Действуйте аккуратно с зажимом. Чрезмерная сила деформирует шкив.

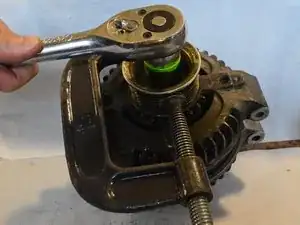

С помощью трещотки и головки 25 мм снимите 25 мм шестигранную гайку со шкива

В зависимости от тугости посадки гайки может потребоваться электрическая трещотка

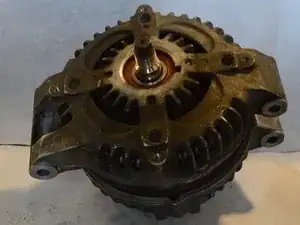

После снятия гайки вы можете удалить шкив.

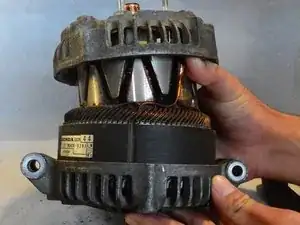

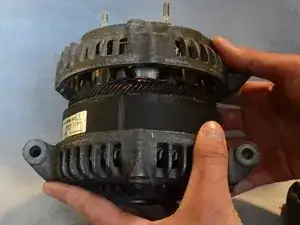

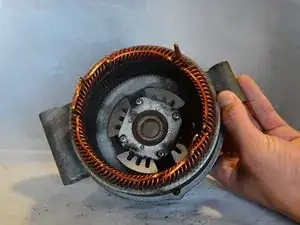

После снятия шкива разделите ротор и статор. Статор — это деталь с медными обмотками.

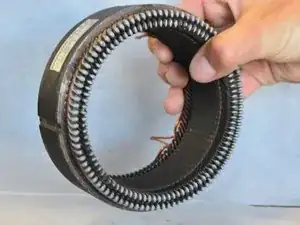

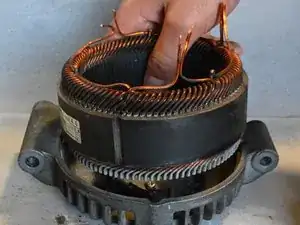

Вынимайте статор из оставшейся крышки и осмотрите его.

Если статор поцарапан или повреждён, его необходимо заменить. Ищите следы износа или оборванные участки обмоток.
