Как отремонтировать стеклоподъёмник Mercedes W123 со стилем «откручивающейся» крышки
Электроприводы стеклоподъёмников в автомобилях W123 приводятся в действие двигателем с червячной передачей, которая вращает соответствующие шестерни регулятора. Эти двигатели весьма надёжны, и при неправильном перемещении стекла чаще неисправен регулятор, а не мотор. Тем не менее они не вечны и не неуязвимы!
Возраст, в сочетании с некоторой степенью нагрузки при использовании мотора на трущемся, заклинивающем или перескакивающем регуляторе, может привести к тому, что мотор начнёт работать медленно или прерывисто. Часто их можно восстановить с помощью ремонта/обслуживания. В этом руководстве вы научитесь разбирать один из двух типов моторов; в данном случае — моторы, которые легко открываются после снятия нескольких винтов. После разборки электрический мотор можно очистить, шестерни — заново смазать, и вы, вероятно, получите ещё несколько десятков лет службы от ваших моторов!
Шаг 1
Чтобы получить доступ и выполнить обслуживание или ремонт электроприводов стеклоподъёмников, вам, конечно, сначала нужно снять регулятор. Для задних регуляторов стекла перейдите по этой ссылке, чтобы посмотреть руководство по снятию.
Затем нужно снять мотор с регулятора, для чего сначала открутите три болта на 10 мм, которые крепят его на месте.
Шаг 2

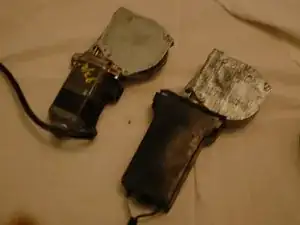

Прежде чем начинать это руководство, убедитесь, что вы просматриваете инструкцию для правильного типа мотора в вашей ситуации. Это руководство охватывает стиль мотора «откручивающаяся крышка», как показано справа. Если у вас мотор со стилем «отверстием под сверло», как показано слева, перейдите по этой ссылке, чтобы ознакомиться с соответствующим руководством.
Шаг 3

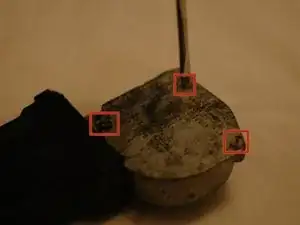

Снимите три винта с плоской головкой на задней крышке корпуса шестерён.
Шаг 4

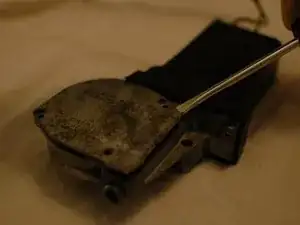

Используя плоскую отвёртку или другой подходящий инструмент, подденьте крышку с задней части корпуса шестерён и отложите её в сторону.
Между корпусом и крышкой находится пластиковая прокладка, поэтому следите за ней и отложите вместе с крышкой.

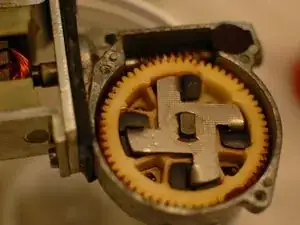

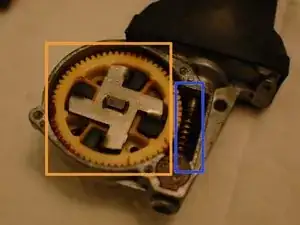

Сняв крышку, вы увидите:
Червячную шестерню, которую вращает электродвигатель, и
Главную шестерню, которая вращает внешнюю шестерню, а та затем перемещает регулятор
Шаг 5

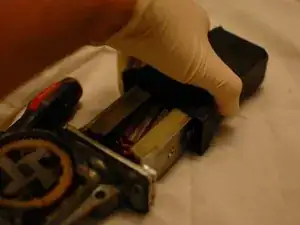

Оттяните чёрный пластиковый кожух электродвигателя от корпуса шестерён. Он не прикреплён, держится за счёт трения, поэтому равномерное усилие должно его сдвинуть.
Шаг 6

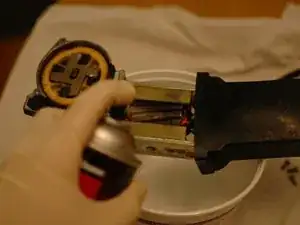

Поместите электрическую часть мотора над ёмкостью, которая сможет поймать стекающие капли при очистке.
Тщательно распылите на мотор средство для очистки электрооборудования.
Шаг 7
Осмотрите шестерни, особенно большую пластиковую шестерню, на предмет сильного износа, например сломанных зубьев. В таком случае потребуется новый или восстановленный мотор. Если они выглядят как на этом моторе, их можно просто заново смазать.
Этот конкретный мотор явно выиграл бы от хорошей смазки; видно, что смазки почти нет и то, что осталось, скомковано в одной области.
Шаг 8

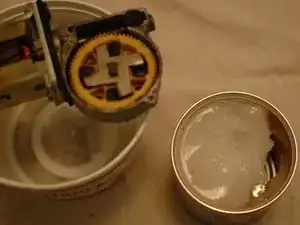

Используйте хорошую синтетическую смазку, например силиконовую SuperLube. Не используйте смазки на нефтяной основе, такие как вазелин или молибденовая смазка, поскольку масляные продукты могут повредить пластиковые и резиновые детали.
Наносите смазку пальцем или, ещё лучше, шприцом для смазки, тщательно смазывая зубья пластиковой шестерни и червячную шестерню.
Шаг 9

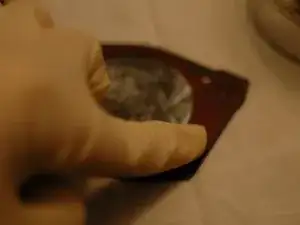

Перед установкой крышки нанесите небольшое количество силиконовой смазки на пластиковую прокладку, чтобы обеспечить хорошее повторное уплотнение.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
