Как проверить предохранители Mercedes W123
Важно проверять предохранители в вашем автомобиле W123, особенно если вы давно этого не делали или автомобиль новый для вас.
Сгоревший предохранитель часто является причиной кажущихся более серьёзными электрических проблем.
Кроме того, существуют определённые типы предохранителей, которые плохо работают в коробке предохранителей W123 и впоследствии могут привести к проблемам, если не заменить их сейчас.
Научитесь проверять предохранители и заменять те, которые требуют замены.
Шаг 1

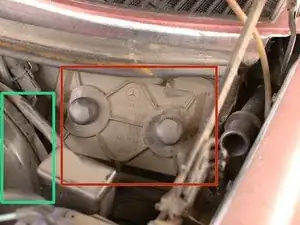

Начните с поиска коробки предохранителей. Она находится в заднем дальнем углу со стороны водителя под капотом.
Она расположена за большим круглым вакуумным усилителем тормозов.
Шаг 2

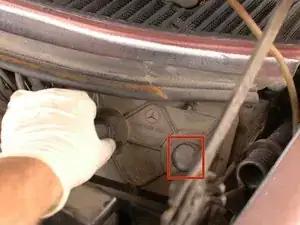

Крышка коробки предохранителей должна быть снята, чтобы увидеть предохранители. Она удерживается парой ручек, которые можно открутить вручную.
Иногда бывает непросто вытащить коробку предохранителей мимо усилителя тормозов, петли капота, резинового уплотнителя капота и т. д. Не торопитесь.
Шаг 3

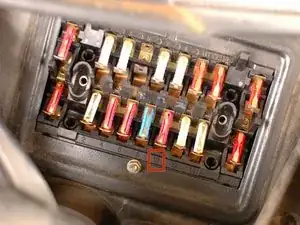

Теперь, когда крышка предохранителей снята, вы можете увидеть предохранители.
В этом W123 используются три типа предохранителей:
Белые предохранители, 8 ампер
Красные предохранители, 16 ампер
Синие предохранители, 25 ампер
В вашем автомобиле могут быть и другие; проверьте перед заказом.
Обратите внимание на нумерацию на корпусе коробки предохранителей. Это относится к ключу, показанному в следующем шаге. Также есть несколько строчных букв до и после нумерованной секции.
Шаг 4

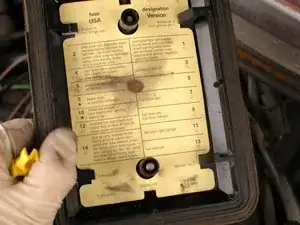

Сравните схему расположения предохранителей на внутренней стороне крышки коробки предохранителей. Убедитесь, что предохранители, установленные в каждом гнезде, соответствуют требуемому предохранителю для этого места.
Затем визуально осмотрите каждый предохранитель; ищите следы ожогов на предохранителе, разрывы в металлической вставке в середине предохранителя или другие признаки проблем. Любые сомнительные предохранители следует заменить.
Шаг 5
Вы можете использовать небольшой пластиковый инструмент для снятия/установки предохранителей, как показано, чтобы вытащить любые сомнительные предохранители для дальнейшей проверки и замены. Либо можно использовать тонкогубцы.
Шаг 6

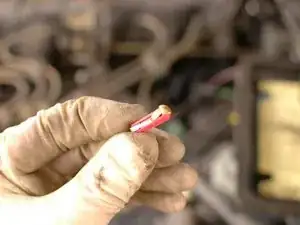

Этот предохранитель, хотя и не был сломан или сгоревшим, был снят для проверки. Нить была погнута, а контактный конец был ослаблен и перекошен. Его заменили по принципу предосторожности.
Перед заменой любых предохранителей проверьте контактные точки в гнезде на наличие коррозии. Если она есть, вы можете очистить её латунной щёткой.
Шаг 7
Как уже отмечалось, некоторые виды предохранителей несовместимы с коробкой предохранителей W123 и должны быть удалены, если обнаружены в ходе проверки.

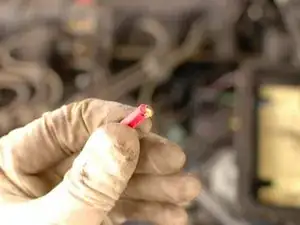

Этими предохранителями являются те, которые изготовлены из алюминия, а не из латуни. На изображении видно, что металл у них имеет серебристый оттенок.
Алюминиевый предохранитель приведёт к гальванической коррозии между ним и латунным гнездом, что вызовет плохой контакт и отказ цепи.
Заключение
По завершении проверьте устройства, подключённые к заменённым предохранителям, чтобы убедиться, что они работают правильно.
Перевод руководства с ifixit.com
