Замена жёсткого диска (HDD) Panasonic SDR H-100
Если необходимо заменить жёсткий диск (HDD) в Panasonic SDR H-100, следуйте этому руководству. На HDD хранится память видеокамеры. Без него сделанные видео и фотографии сохранить невозможно.
Шаг 1

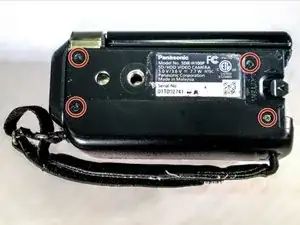

Отверните четыре винта 4 мм на нижней части видеокамеры.
Винты имеют два цвета: три чёрных и один серебристый.
Шаг 2

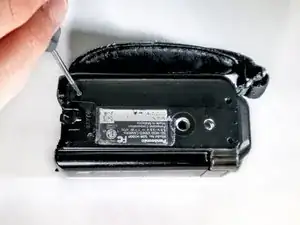

Отверните три винта 6 мм со стороны ремешка для руки.
Шаг 3

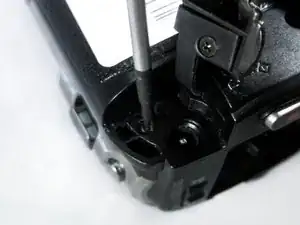

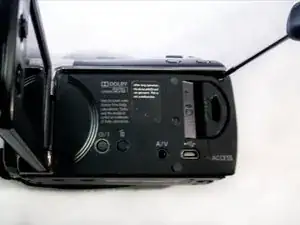

Отодвиньте крышку разъёма зарядки (DC вход) и снимите 4-мм винт, расположенный рядом с разъёмом.
Шаг 4

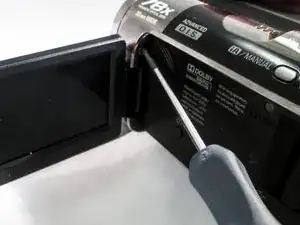

Выведите LCD-экран, чтобы получить доступ к внутренним винтам. Снимите два чёрных винта 4 мм.
Один винт расположен у петли LCD-экрана. Второй — близко к верхнему правому углу корпуса видеокамеры.
Шаг 5
Удерживая видеокамеру за обе стороны, аккуратно раздвиньте корпус под ремешком для руки.
Давление должно равномерно распределяться по всей поверхности устройства.
Откладывайте осторожно, чтобы не повредить ленточный кабель!
Шаг 6

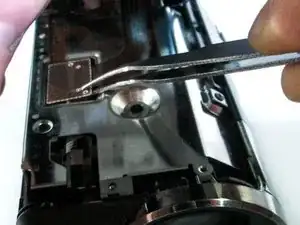

С помощью пинцета захватите ленточный кабель в месте соединения и медленно отведите его от разъёма вверх.
Эта точка связывает HDD непосредственно с материнской платой.
Шаг 7

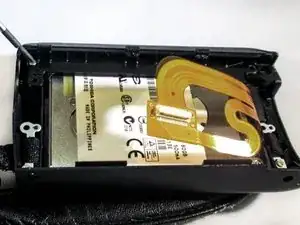

Снимите два серебристых винта 4 мм, расположенные на кожухе HDD.
Шаг 8

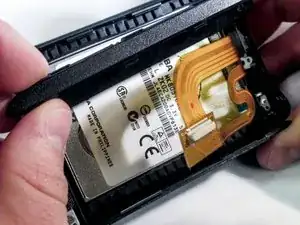

Аккуратно оттяните чёрный пластиковый корпус жёсткого диска от корпуса камеры. Это откроет доступ к самому жесткому диску (HDD).
Шаг 9
Осторожно подденьте HDD пластиковой лопаткой.
Убедитесь, что инструмент проходит под HDD при поддевании.
Шаг 10

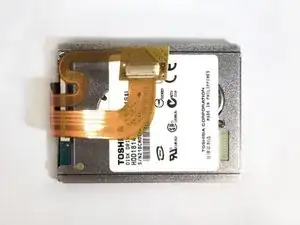

HDD снят и готов к замене.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
