Замена ЖК-экрана Panasonic SDR-H40P

Сначала извлеките аккумулятор.

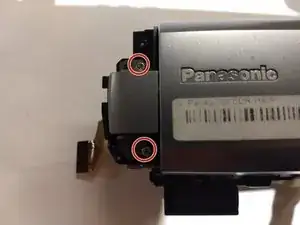

Снимите правую половину корпуса. За ремешком находятся два винта, которые также необходимо выкрутить.

Приготовьтесь отслеживать множество крошечных винтов.

Отслеживайте, откуда выкручены все винты. Некоторые винты имеют чуть другой размер и при повторной сборке могут застрять в отверстиях.

Выверните отмеченные винты, чтобы освободить заднюю панель.

Это продолжение Шага 2.

Выверните последний винт.

Чтобы снять панель, просто потяните её назад.

К материнской плате подключён ленточный кабель. Тяните панель медленно и отсоедините ленточный кабель.

Выверните три винта, отмеченные на фотографиях.

Не прилагайте силу к жёсткому диску.

Чтобы не повредить устройство, медленно приподнимите жёсткий диск — вы увидите оранжевый ленточный кабель, подключённый к материнской плате. Оттяните тёмно-коричневую вкладку и аккуратно выньте ленточный кабель. После этого можно продолжить снятие жёсткого диска.

Выверните винты, обведённые кругом.

Оттяните переднюю секцию от остальной части камеры, чтобы снять её.

У передней панели есть ленточный кабель, подключённый к материнской плате. Отсоединяйте конец на плате при снятии передней панели.

Выверните винты, обведённые кругом.

Осторожно отведите материнскую плату от остальной части камеры.

Отсоедините ленточные кабели от материнской платы.

Будьте осторожны с ленточными кабелями — чрезмерное усилие может их повредить.

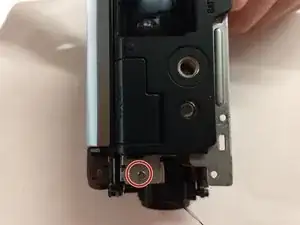

Выверните винт, обведённый кругом.

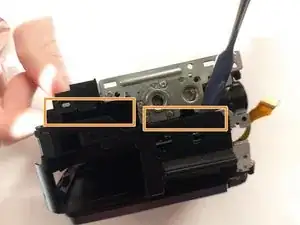

Используйте лопатку, чтобы приподнять чёрную крышку и оттянуть её от остальной части камеры.

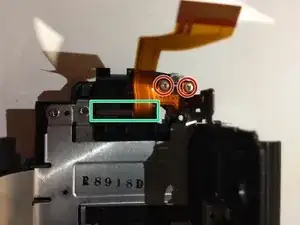

Выверните винты, которые отмечены кружком.

Протяните ленточный кабель через отверстие.

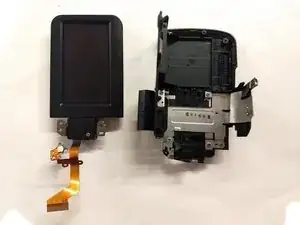

Этот ленточный кабель особенно трудно провести через остальные части корпуса при снятии ЖК-экрана.
