Замена объектива Panasonic PV-GS9

Найдите синий пластиковый инструмент‑открывалку, затем снимите обе круглые ручки записи/воспроизведения и записи/питания, поддев их и отжав от корпуса видеокамеры.

Откройте отсек для ленты.

Переверните видеокамеру и найдите два винта 4.5 мм, расположенные примерно в 2 дюймах друг от друга.

С помощью отвертки Phillips #00 выкрутите эти винты.

Используя пластиковый монтажный инструмент, снимите серую декоративную накладку, поддев и аккуратно отжав её сверху видеокамеры.

Будьте осторожны при снятии накладки. Пластиковые детали хрупкие и легко ломаются.

Поверните видеокамеру так, чтобы объектив был обращён к вам.

Удалите четыре чёрных винта 4.5 мм, расположенные за батареей.

Снимите пятый винт справа от отсека для батареи.

Извлеките батарею, аккуратно потянув её от корпуса видеокамеры.

Разложите винты в сортировочном отсеке, чтобы не потерять их.

Поверните видеокамеру так, чтобы отсек для ленты был обращён к вам.

Удалите один чёрный винт 4.5 мм над крючком для наплечного ремня.

Ослабление ремня с одного конца может помочь.

Поверните видеокамеру так, чтобы объектив был обращён к вам.

Удалите один чёрный винт 4.5 мм с передней панели.

Поверните видеокамеру так, чтобы нижняя часть была обращена к вам.

Удалите оставшийся чёрный винт 4.5 мм снизу.

Удалите четыре серебристых винта 4.5 мм с корпуса.

Откройте ЖК‑экран на боковой панели видеокамеры.

С помощью отвертки #00 выкрутите два серебристых винта 4.5 мм, расположенных по обе стороны шарнира ЖК‑экрана.

Аккуратно отсоедините переднюю крышку от корпуса видеокамеры.

Обычно она легко снимается; при затруднениях поможет пластиковая лопатка для поддевания панели.

Будьте осторожны — между передней панелью и корпусом видеокамеры проходит шлейф, НЕ тяните за него при снятии панели.

Пальцами аккуратно отсоедините шлейф от платы управления, оттянув его от платы.

Удалите указанные винты 4.5 мм с боковой стороны камеры со стороны ЖК‑экрана.

Подставьте пластиковый монтажный инструмент под нижнюю часть синей панели под видеокамерой.

Продвигайте инструмент вверх по боковой стороне корпуса, как показано. Осторожно отделите панель ЖК‑экрана от остальной части видеокамеры.

Снимите панель с видеокамеры.

Для устойчивости полезно использовать два инструмента.

Перед снятием панели ЖК‑экрана с видеокамеры отключите все шлейфы, соединяющие панель с платой управления.

К одной точке на плате управления могут быть подключены несколько шлейфов.

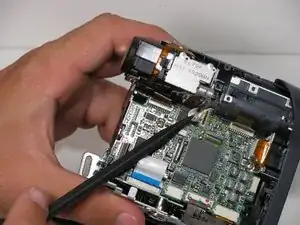

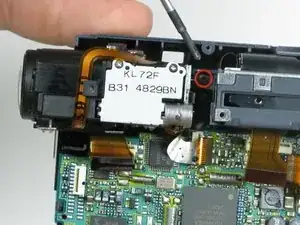

С помощью отвертки Phillips #00 выкрутите два чёрных винта 4.5 мм, удерживающих объектив на месте.

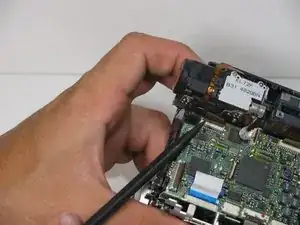

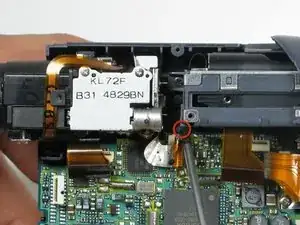

Снимите третий винт крепления объектива 4.5 мм, расположенный возле передней части камеры.

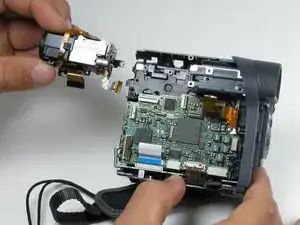

Убедившись, что оба шлейфа объектива отсоединены от платы управления, снимите объектив.
