Замена разъёма зарядки Panasonic SDR H-100
Panasonic SDR H-100 — это устройство для записи видеоматериала. Оно очень полезно для съёмки, но становится непригодным, если разъём зарядки неисправен и устройство не заряжается. В этом руководстве показано, как заменить разъём зарядки на этом устройстве, чтобы оно снова стало работоспособным. Разъём зарядки — это место, куда вставляется кабель для подзарядки аккумулятора видеокамеры. Убедитесь, что используются подходящие инструменты для успешной замены разъёма.
Шаг 1
Удалите четыре винта 4 мм на нижней части видеокамеры.
Винты двух цветов: три чёрных и один серебристый.
Шаг 2
Удалите три винта 6 мм со стороны ремешка для руки.
Шаг 3
Выдвиньте крышку разъёма зарядки (разъём постоянного тока) и удалите винт 4 мм, расположенный рядом с входным разъёмом.
Шаг 4
Откиньте ЖК-экран, чтобы получить доступ к внутренняяим винтам. Удалите два чёрных винта 4 мм.
Один винт находится у шарнира ЖК-экрана. Второй — близко к верхнему правому углу корпуса видеокамеры.
Шаг 5
Удерживая видеокамеру с обеих сторон, аккуратно раздвиньте корпус под ремешком для руки.
Давление должно равномерно распределяться по всей поверхности устройства.
Отсоединяйте аккуратно, чтобы не повредить плоский шлейф!
Шаг 6
С помощью пинцета захватите плоский шлейф у места подключения и медленно отведите его от разъёма.
Это место соединения связывает жёсткий диск непосредственно с материнской платой.
Шаг 7
Отвинтите два чёрных винта 4 мм с металлического кожуха вокруг материнской платы.
Шаг 8
Удалите чёрный винт 4 мм с задней части видеокамеры под местом, где находилась бы батарея.
Шаг 9
Поднимите пластиковую крышку на задней панели наружу и немного вверх, пока задняя часть не станет свободной, затем оттяните назад пластик (верхняя крышка и задняя часть будут отсоединены).
Шаг 10
Возьмите пластиковую часть, которая закрывает заднюю часть видеокамеры.
Шаг 11
Разблокируйте медный плоский шлейф с помощью синей лопатки.
Аккуратно отсоедините плоский шлейф с помощью пинцета.
Шаг 12
Отвинтите четыре серебристых винта 4 мм под внешней пластиковой крышкой.
Это даст доступ к нижней части рычага зума.
Шаг 13
С помощью пинцета потяните чёрную деталь, соединённую с нижней стороной рычага зума, одновременно сдвигая заднюю часть под углом.
Не отсоединяйте красный и чёрный провода во время этой операции.
Замените рычаг зума на новый.
Шаг 14

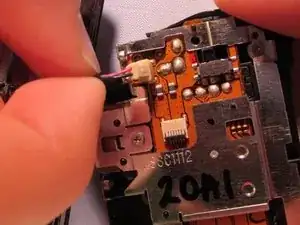

Аккуратно потяните красный и чёрный провода непосредственно наружу, чтобы они отсоединились.
Шаг 15

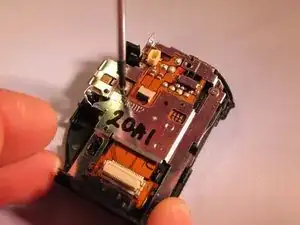

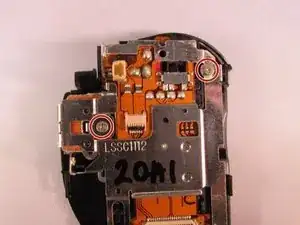

Отвинтите два серебристых винта на задней панели, как показано на изображении.
Шаг 16

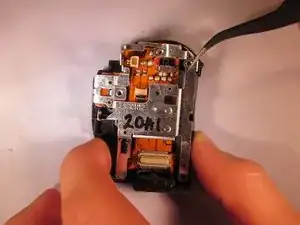

Нажмите на защёлку и поднимите металлический кронштейн. Снимите металлический кронштейн с задней панели.
Шаг 17

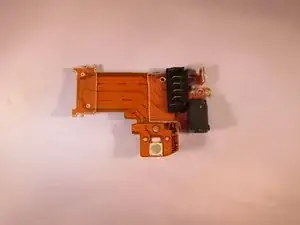

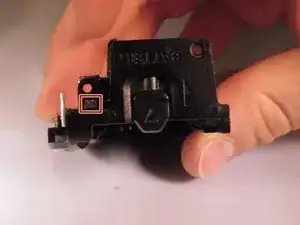

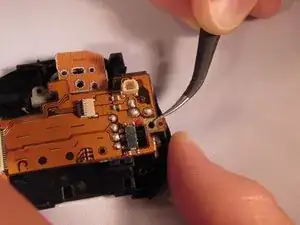

Аккуратно потяните вверх большую оранжевую деталь. Затем осторожно вытяните деталь, чтобы освободить её из пластиковой задней панели. Разъём зарядки готов к замене.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
